Лубрикатор группа — HITACHI EX5500

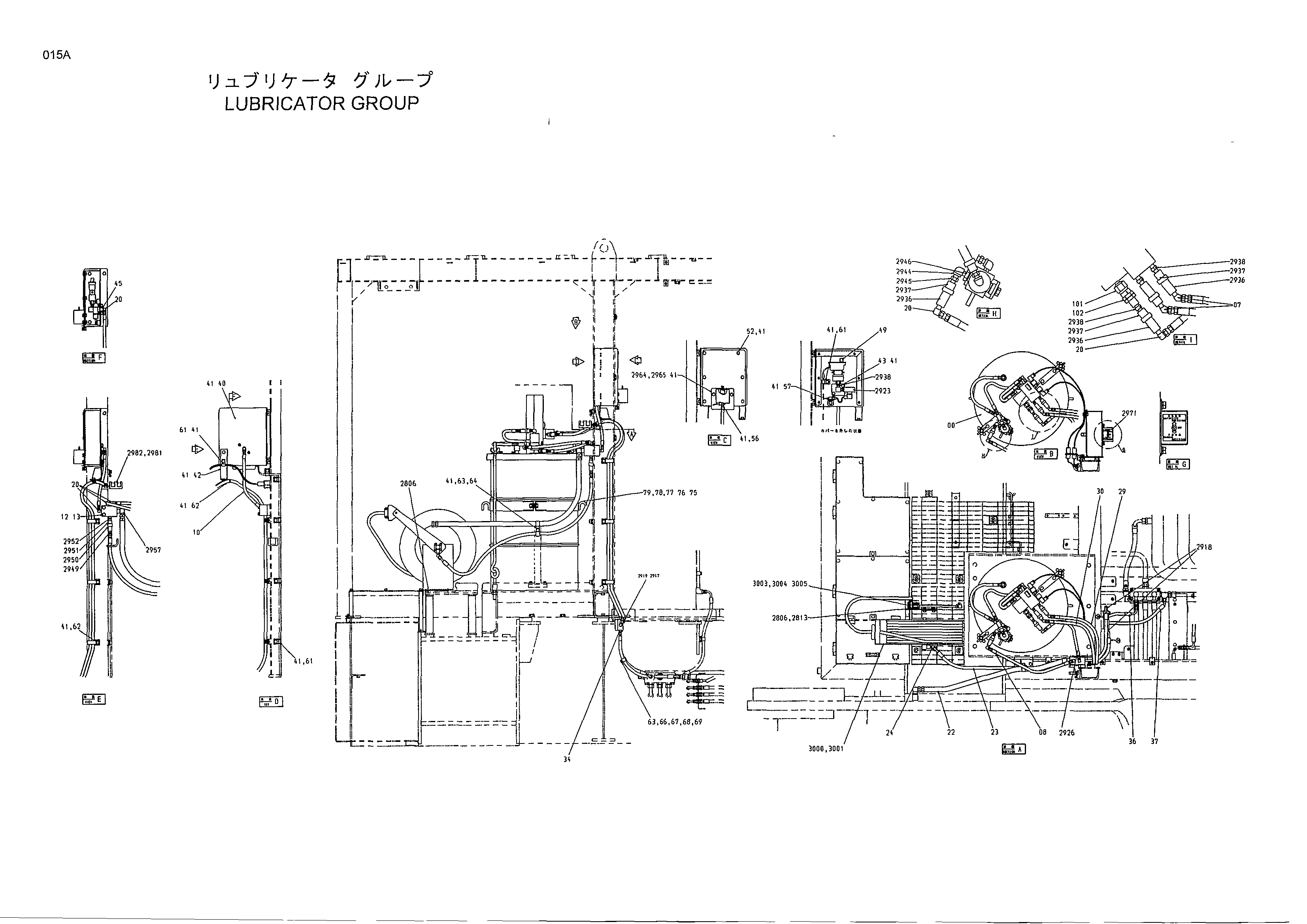

Заводская схема «Лубрикатор группа» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351666 | Лубрикатор | 1 |
| 03 | 94-0630 | Угловой штуцер | 1 |
| 07 | 4154655 | Угловой штуцер | 2 |
| 08 | 4382646 | Шланг | 1 |
| 10 | 4365795 | Шланг | 1 |
| 12 | 4385367 | Блок | 1 |
| 13 | J011070 | Болт с шайбой | 2 |
| 20 | 4154656 | Угловой штуцер | 6 |
| 22 | 4430794 | Шланг | 1 |
| 23 | 4223503 | Шланг | 1 |
| 24 | 4157919 | Угловой штуцер | 1 |
| 29 | 4378000 | Шланг | 1 |
| 30 | 4381027 | Шланг | 1 |
| 34 | 4200467 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4313338 | Шланг | 1 |
| 37 | 4293936 | Шланг | 1 |
| 40 | 7037715 | Короб | 1 |
| 41 | J021025 | Болт с шайбой | 30 |
| 42 | 8078623 | Кронштейн | 1 |
| 43 | 9749412 | Блок | 1 |
| 45 | 4015427 | Адаптер | 1 |
| 49 | 4351665 | Датчик давления | 1 |
| 52 | 8078610 | Крышка | 1 |
| 56 | 4257159 | Кронштейн | 1 |
| 57 | 4336875 | Кронштейн | 1 |
| 61 | 4190261 | Зажим | 7 |
| 62 | 4190282 | Зажим | 4 |
| 63 | 4190273 | Зажим | 3 |
| 64 | 4190264 | Зажим | 1 |
| 66 | J950010 | Гайка | 1 |
| 67 | A590910 | Пружинная шайба | 1 |
| 68 | A590110 | Плоская шайба | 2 |
| 69 | J901025 | Болт | 1 |
| 75 | 8035654 | Лента | 2 |
| 76 | J901645 | Болт | 2 |
| 77 | A590116 | Плоская шайба | 8 |
| 78 | A590916 | Пружинная шайба | 2 |
| 79 | J951016 | Гайка | 2 |
| 101 | 4210212 | Адаптер | 1 |
| 102 | 4210190 | Обратный клапан | 1 |
| 2806 | J011025 | Болт с шайбой | 6 |
| 2813 | 9744620 | Кронштейн | 1 |
| 2917 | 4351022 | Блок | 1 |
| 2918 | 4154670 | Угловой штуцер | 2 |
| 2918 | 957366 | Уплотнительное кольцо | 1 |
| 2919 | J011050 | Болт с шайбой | 2 |
| 2923 | 4377537 | Датчик давления | 1 |
| 2926 | 4398673 | Шланг | 1 |
| 2936 | 4025602 | Самоуплотняющееся соединение | 4 |
| 2937 | 4025603 | Самоуплотняющееся соединение | 4 |
| 2938 | 4351271 | Адаптер | 5 |
| 2944 | 4351340 | Угловой штуцер | 1 |
| 2945 | 94-1701 | Адаптер | 3 |
| 2946 | 4351296 | Переходник S | 1 |
| 2949 | 4215650 | Адаптер | 1 |
| 2950 | 4022907 | Самоуплотняющееся соединение | 1 |
| 2950 | 4072595 | Колпачок | 1 |
| 2951 | 4022908 | Самоуплотняющееся соединение | 1 |
| 2951 | 4072596 | Колпачок | 1 |
| 2952 | 94-1702 | Адаптер | 1 |
| 2957 | 4156433 | Угловой штуцер | 1 |
| 2964 | 4377351 | Выключатель | 1 |
| 2964 | 4405843 | Колпачок резиновый | 1 |
| 2965 | 8072522 | Кронштейн | 1 |
| 2971 | 4379181 | Информационная табличка | 1 |
| 2981 | 9750913 | Кронштейн | 1 |
| 2982 | J460316 | Винт с шайбой | 8 |
| 3000 | 4189268 | Реел шланг | 1 |
| 3001 | 4187336 | Шланг | 1 |
| 3003 | 4122880 | Адаптер | 1 |
| 3004 | A890014 | Манжета | 1 |
| 3005 | 4367991 | Шприц для смазки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
