Основные гидролинии: 2-1<экскаватор> — HITACHI EX5500

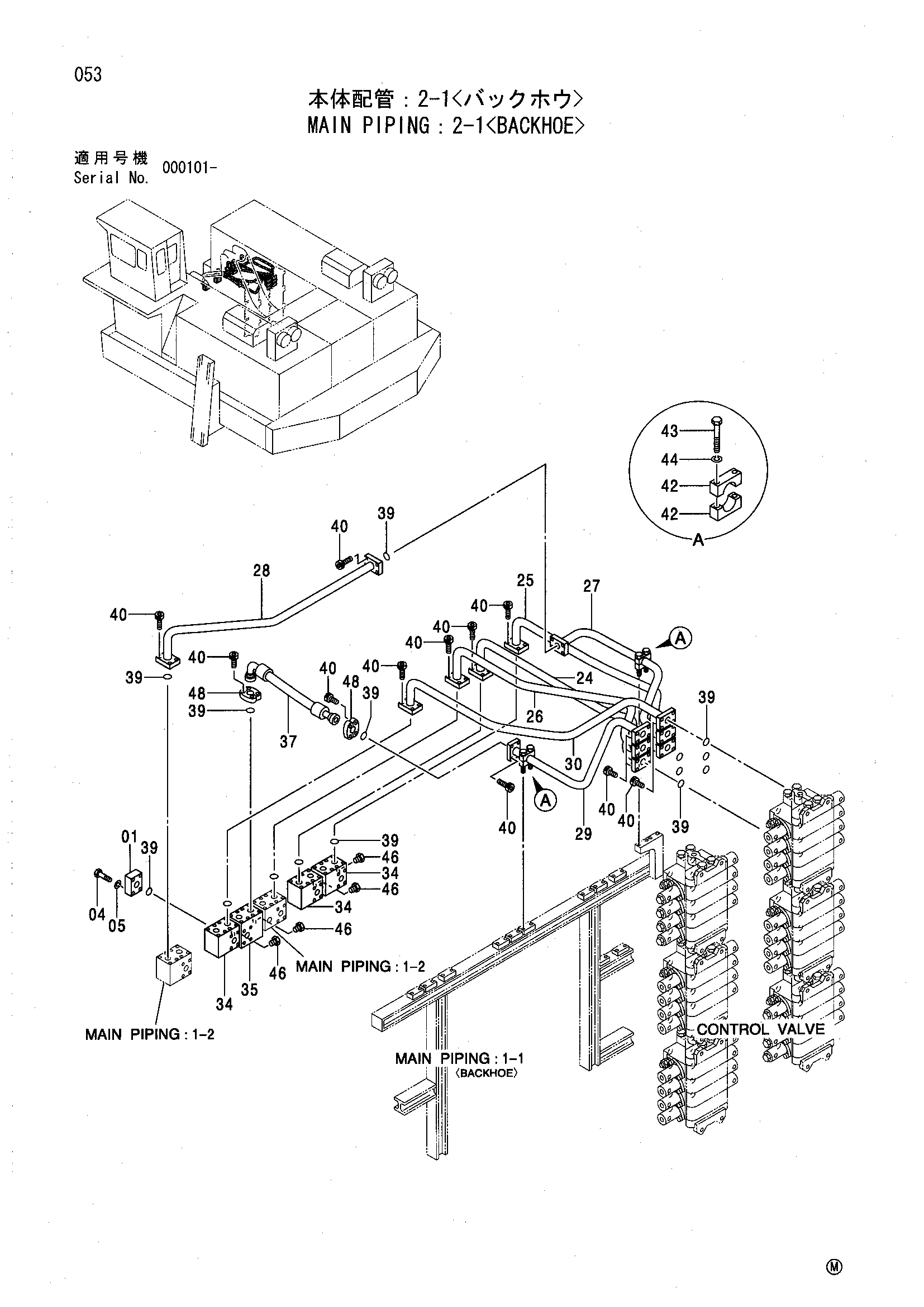

Заводская схема «Основные гидролинии: 2-1<экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3031029 | Крышка | 1 |
| 04 | J932070 | Болт | 4 |
| 05 | A590920 | Пружинная шайба | 4 |
| 24 | 8070839 | Трубка | 1 |
| 25 | 8070840 | Трубка | 1 |
| 26 | 8070837 | Трубка | 1 |
| 27 | 8070838 | Трубка | 1 |
| 28 | 8071242 | Трубка | 1 |
| 29 | 8070835 | Трубка | 1 |
| 30 | 8070836 | Трубка | 1 |
| 34 | 3081193 | Блок | 3 |
| 35 | 3081194 | Блок | 1 |
| 37 | 4395601 | Шланг | 1 |
| 39 | 4510170 | Уплотнительное кольцо | 15 |
| 40 | M342065 | Болт с внутренним шестигранником | 56 |
| 42 | 4357265 | Хомут трубки | 4 |
| 43 | J901402 | Болт | 4 |
| 44 | A590914 | Пружинная шайба | 4 |
| 46 | 4154694 | Пробка | 4 |
| 46A | 4037888 | Уплотнительное кольцо | 1 |
| 48 | 4169565 | Разъёмный фланец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
