Масляный радиатор — HITACHI EX5500

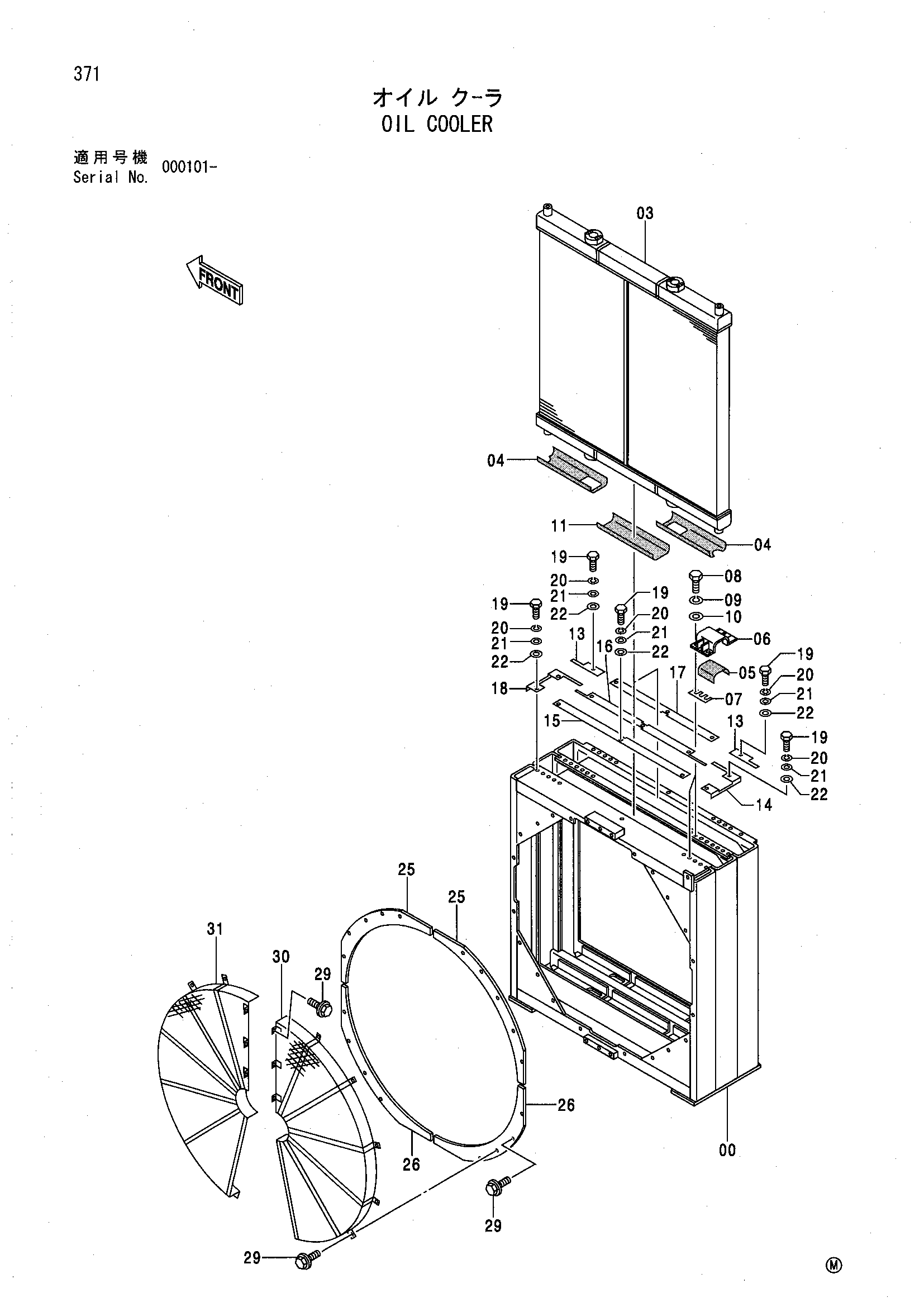

Заводская схема «Масляный радиатор» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006294 | Рама | 1 |
| 00 | 5006294 | Рама | 1 |
| 00 | 5007208 | Рама | 1 |
| 00 | 5007208 | Рама | 1 |
| 03 | 4412356 | Масляный радиатор | 2 |
| 03 | 4412356 | Масляный радиатор | 2 |
| 03 | 4439687 | Масляный радиатор | 2 |
| 03 | 4439687 | Масляный радиатор | 2 |
| 04 | 4412319 | Резиновая прокладка | 4 |
| 05 | 4412311 | Резиновая прокладка | 4 |
| 06 | 4412324 | Хомут | 4 |
| 07 | 4412103 | Регулировочная шайба | 40 |
| 08 | J901235 | Болт | 24 |
| 09 | A590912 | Пружинная шайба | 24 |
| 10 | A590112 | Плоская шайба | 24 |
| 11 | 4415196 | Резиновая прокладка | 4 |
| 13 | 4412327 | Пластина | 2 |
| 14 | 3084481 | Пластина | 1 |
| 15 | 3084483 | Пластина | 1 |
| 16 | 3084484 | Пластина | 1 |
| 17 | 3084485 | Пластина | 1 |
| 18 | 3084482 | Пластина | 1 |
| 19 | J900820 | Болт | 15 |
| 20 | A590908 | Пружинная шайба | 15 |
| 21 | A590108 | Плоская шайба | 15 |
| 22 | A590110 | Плоская шайба | 15 |
| 25 | 3084478 | Пластина | 2 |
| 26 | 3084480 | Пластина | 2 |
| 29 | J021235 | Болт с шайбой | 23 |
| 30 | 4438139 | Сетка (правый) | 1 |
| 31 | 4438138 | Сетка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
