Хйдраулик-оил всасывание устройство — HITACHI EX5500

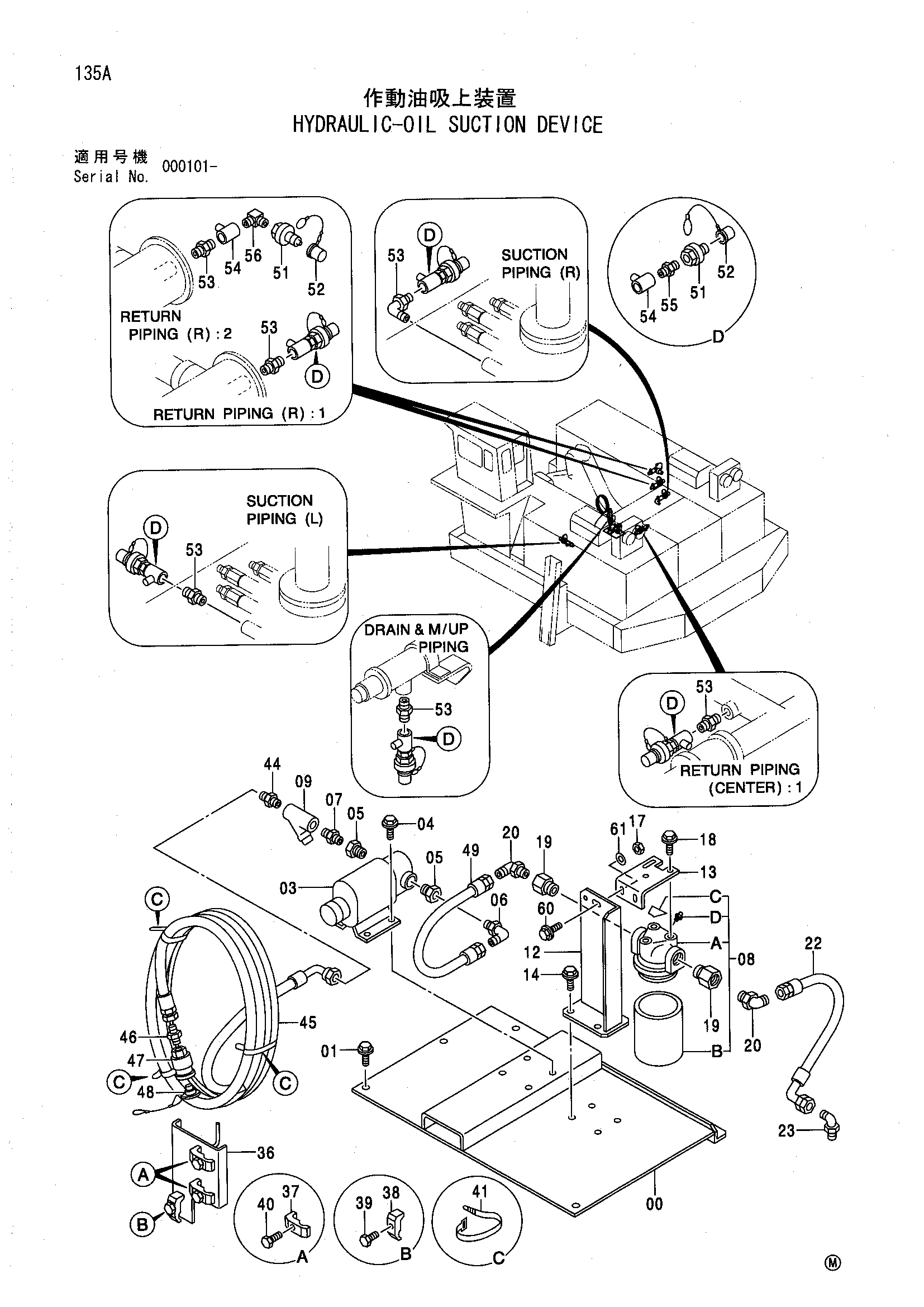

Заводская схема «Хйдраулик-оил всасывание устройство» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035403 | Крышка | 1 |
| 01 | J031030 | Болт с шайбой | 2 |
| 03 | 4187849 | Насос | 1 |
| 04 | J020825 | Болт с шайбой | 4 |
| 05 | 4087834 | Переходник | 2 |
| 06 | 4065118 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4222089 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4408213 | Масляный фильтр | 1 |
| 08A | 4604342 | Головка | 1 |
| 08B | 4419468 | Картридж | 1 |
| 08C | 4604343 | Информационная табличка | 1 |
| 08D | 4604344 | Индикатор | 1 |
| 09 | 4329725 | Сетчатый фильтр | 1 |
| 12 | 8073866 | Кронштейн | 1 |
| 13 | 4408393 | Кронштейн | 1 |
| 14 | J021230 | Болт с шайбой | 4 |
| 17 | J950012 | Гайка | 2 |
| 18 | J021230 | Болт с шайбой | 3 |
| 19 | 4304540 | Переходник | 2 |
| 20 | 4169596 | Угловой штуцер | 2 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4102887 | Шланг | 1 |
| 23 | 4065118 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 8073883 | Кронштейн | 1 |
| 37 | 4053598 | Хомут трубки | 2 |
| 38 | 4053595 | Хомут трубки | 1 |
| 39 | J011260 | Болт с шайбой | 1 |
| 40 | J011265 | Болт с шайбой | 2 |
| 41 | 4121859 | Ленточный зажим | 3 |
| 44 | 4131885 | Адаптер | 1 |
| 45 | 4414321 | Шланг | 1 |
| 46 | 94-1304 | Адаптер | 1 |
| 47 | 4408513 | Быстросъёмное устройство быстрый | 1 |
| 48 | 4408515 | Пылезащитный колпачок | 1 |
| 49 | 4151547 | Шланг | 1 |
| 51 | 4408512 | Быстросъёмное устройство быстрый | 6 |
| 52 | 4408514 | Пылезащитный колпачок | 6 |
| 53 | 4208243 | Адаптер | 5 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 94-4029 | Кран | 6 |
| 55 | 94-1704 | Адаптер | 5 |
| 56 | 4320827 | Угловой штуцер | 1 |
| 57 | 4061078 | Угловой штуцер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | J021240 | Болт с шайбой | 2 |
| 61 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
