Пилотные гидролинии (левый): 5-2 — HITACHI EX5500

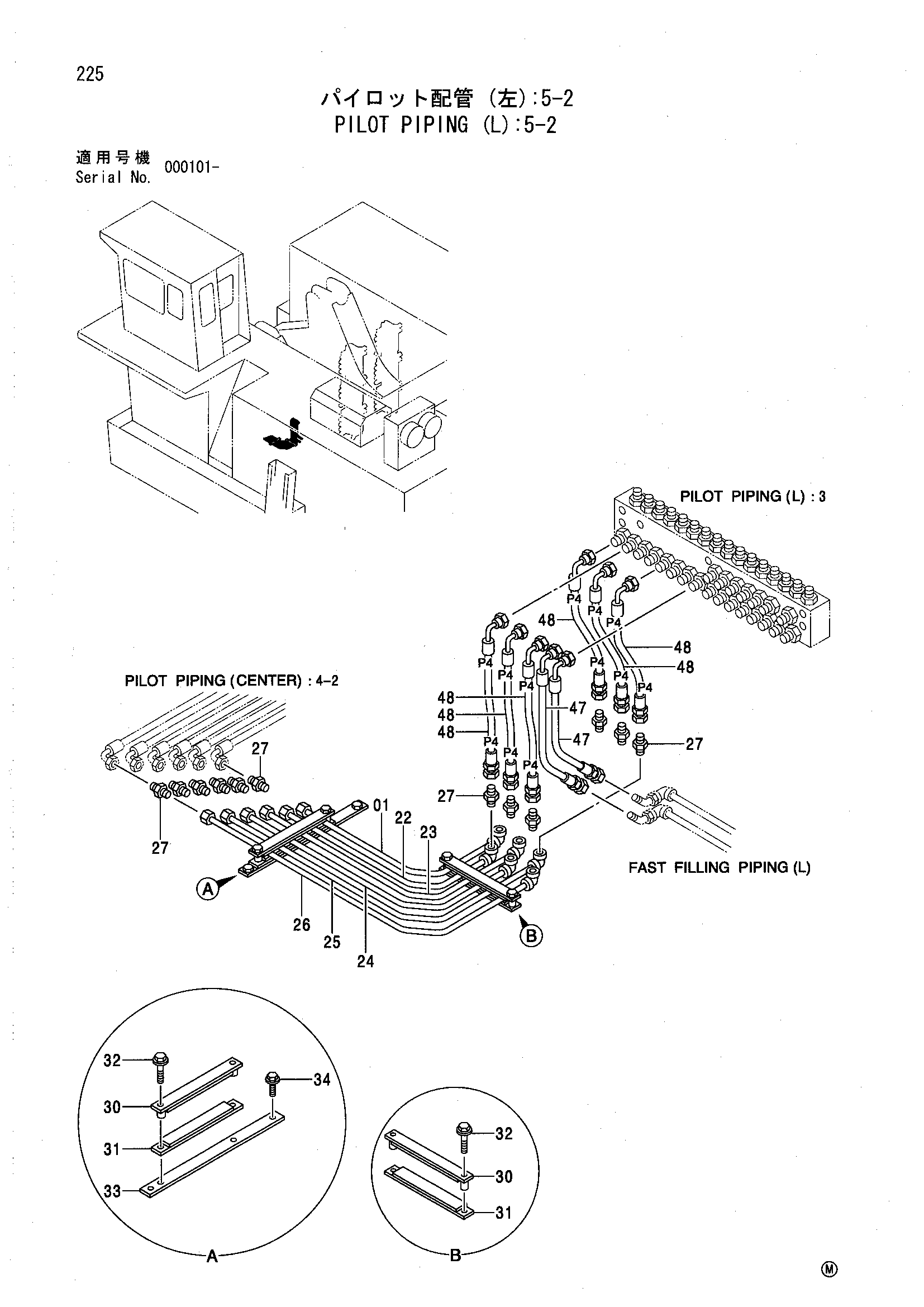

Заводская схема «Пилотные гидролинии (левый): 5-2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749994 | Трубка | 1 |
| 22 | 9749995 | Трубка | 1 |
| 23 | 9749996 | Трубка | 1 |
| 24 | 9749997 | Трубка | 1 |
| 25 | 9750000 | Трубка | 1 |
| 26 | 9750001 | Трубка | 1 |
| 27 | 4200466 | Адаптер | 12 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 9750091 | Хомут | 2 |
| 31 | 9750092 | Хомут | 2 |
| 32 | J011060 | Болт с шайбой | 4 |
| 33 | 9750290 | Кронштейн | 1 |
| 34 | J011230 | Болт с шайбой | 2 |
| 47 | 4405751 | Шланг | 2 |
| 48 | 4281755 | Шланг (P4) | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
