Пумп-пилот: 3 — HITACHI EX5500

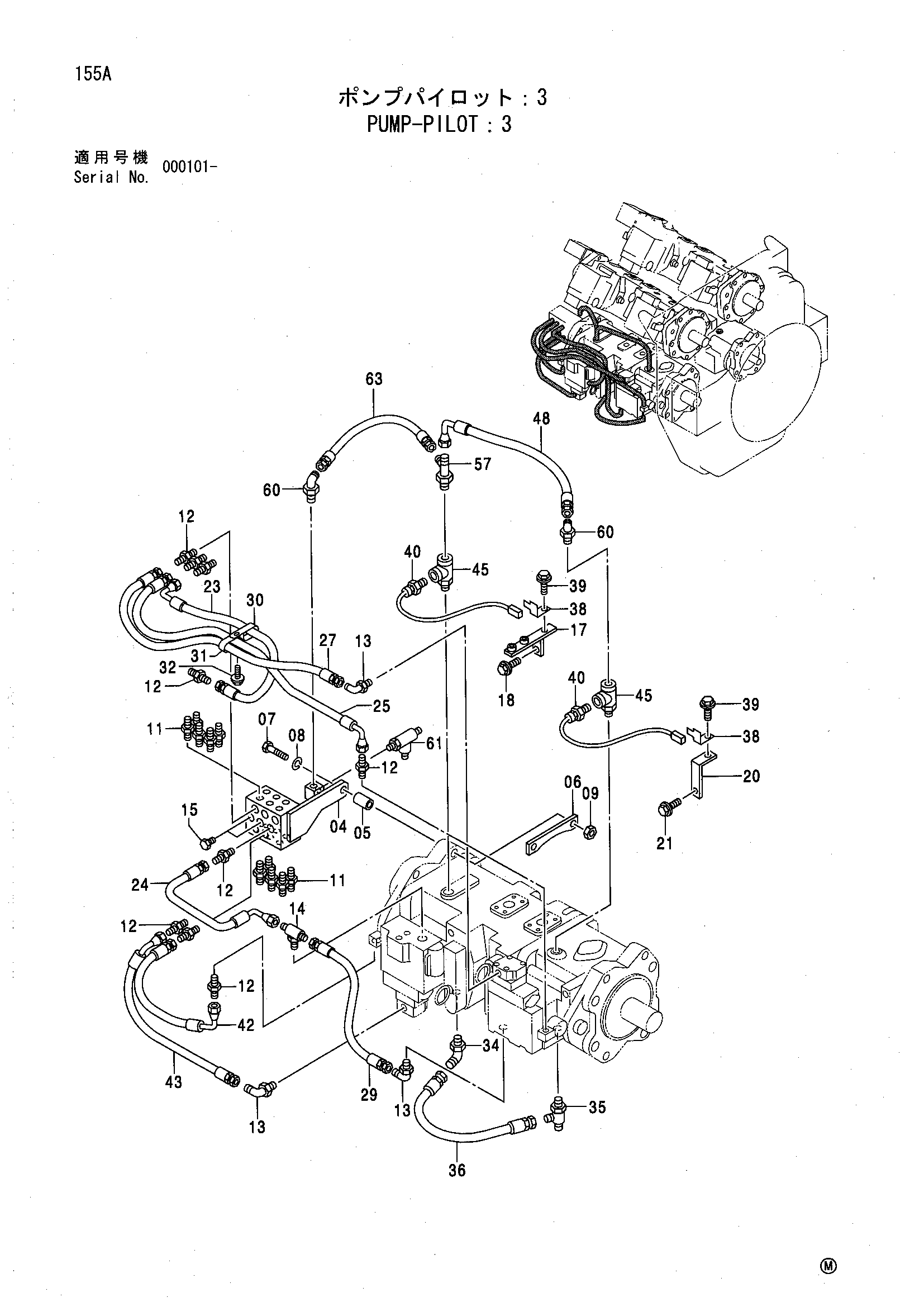

Заводская схема «Пумп-пилот: 3» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8071708 замена: 8080576 | Коллектор | 1 |
| 04 | 8071708 замена: J901090 | Коллектор | 1 |
| 04 | 8080576 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | 4347154 | Пластина | 1 |
| 07 | J901080 | Болт | 2 |
| 07 | J901090 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4200465 | Адаптер | 12 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 10 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203163 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9753853 | Кронштейн | 1 |
| 18 | J011220 | Болт с шайбой | 1 |
| 20 | 9749779 | Кронштейн | 1 |
| 21 | J011220 | Болт с шайбой | 1 |
| 23 | 4214464 | Шланг | 1 |
| 24 | 4222058 | Шланг | 1 |
| 25 | 4276961 | Шланг (PP) | 1 |
| 27 | 4313090 | Шланг (R2) | 1 |
| 29 | 4246327 | Шланг | 1 |
| 30 | 4190275 | Зажим | 1 |
| 31 | 4190292 | Зажим | 1 |
| 32 | J021030 | Болт с шайбой | 1 |
| 34 | 4156435 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4286917 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4371895 | Шланг | 1 |
| 38 | 4336875 | Кронштейн | 2 |
| 39 | J011025 | Болт с шайбой | 2 |
| 40 | 4335020 замена: 4630577 | Датчик | 2 |
| 40 | 4630577 | Датчик | 2 |
| 40A | 955656 | Уплотнительное кольцо | 1 |
| 42 | 4323282 | Шланг (DG) | 1 |
| 43 | 4224471 | Шланг | 1 |
| 45 | 4365983 | Тройник | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4234326 | Шланг | 1 |
| 57 | 4203171 | Тройник | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4154670 | Угловой штуцер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4156434 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4368415 | Шланг (68) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
