Гидролинии рабочего оборудования: 2 <экскаватор> — HITACHI EX5500

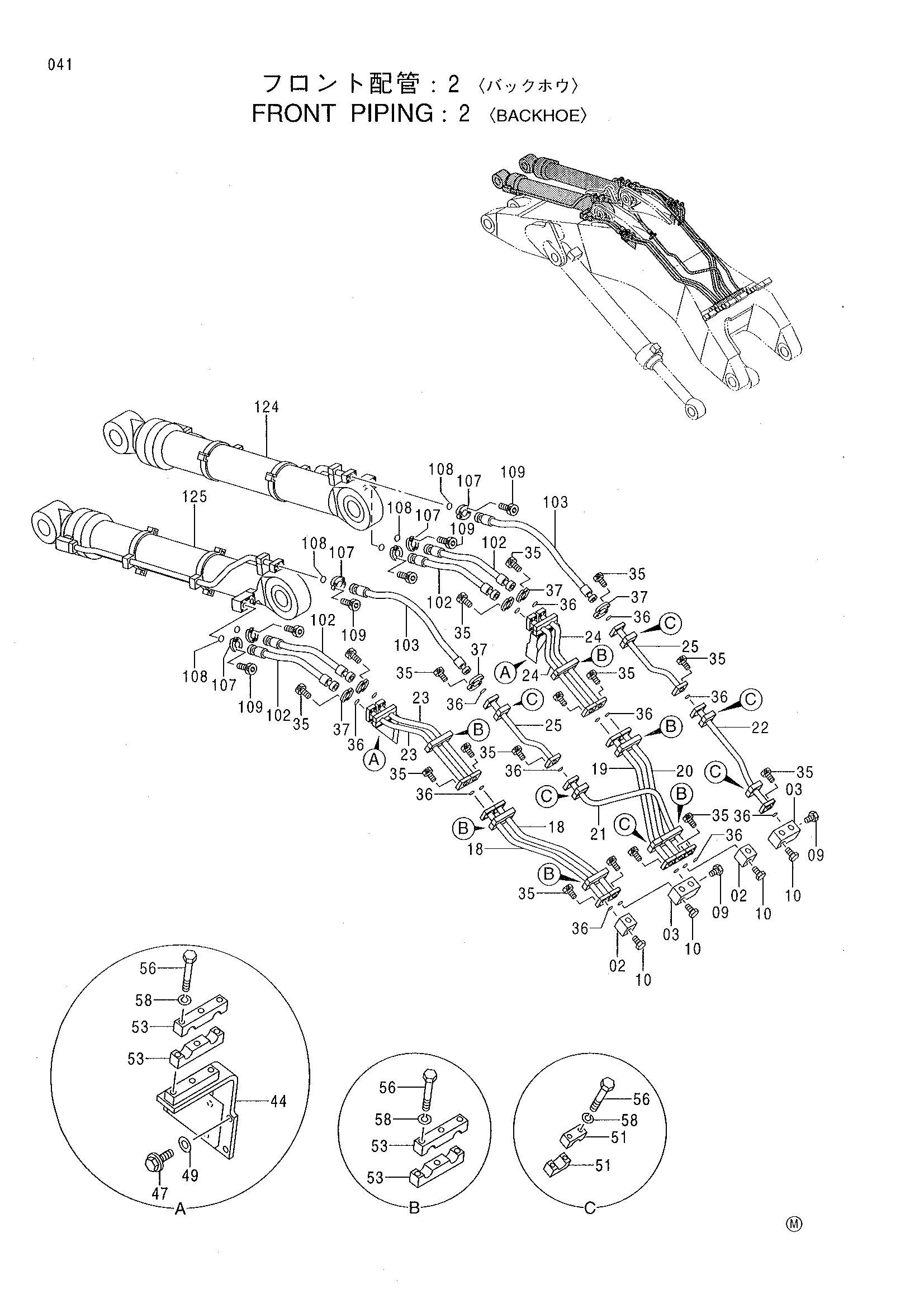

Заводская схема «Гидролинии рабочего оборудования: 2 <экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3086045 | Блок | 2 |
| 03 | 3085997 | Блок | 2 |
| 09 | 4154694 | Пробка | 2 |
| 09A | 4037888 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 8076107 | Трубка | 2 |
| 19 | 8076108 | Трубка | 1 |
| 20 | 8076109 | Трубка | 1 |
| 21 | 8076110 | Трубка | 1 |
| 22 | 8076111 | Трубка | 1 |
| 23 | 8076112 | Трубка | 2 |
| 24 | 8076113 | Трубка | 2 |
| 25 | 8076114 | Трубка | 2 |
| 35 | M342065 | Болт с внутренним шестигранником | 72 |
| 36 | 4510170 | Уплотнительное кольцо | 18 |
| 37 | 4169565 | Разъёмный фланец | 24 |
| 44 | 8076126 | Кронштейн | 2 |
| 47 | J011250 | Болт с шайбой | 8 |
| 49 | 4086891 | Шайба | 8 |
| 51 | 4357265 | Хомут трубки | 12 |
| 53 | 4362366 | Хомут трубки | 16 |
| 56 | J901402 | Болт | 36 |
| 58 | A590914 | Пружинная шайба | 36 |
| 102 | 4367367 | Шланг | 4 |
| 103 | 4180363 | Шланг | 2 |
| 107 | 4169565 | Разъёмный фланец | 12 |
| 108 | 4510170 | Уплотнительное кольцо | 6 |
| 109 | M342065 | Болт с внутренним шестигранником | 24 |
| 124 | (4425742) | Гидроцилиндр рукояти (правый)(для транспортировка) | 1 |
| 124 | 4409606 замена: 4425742 | Гидроцилиндр рукояти (правый)(для узел в сборе of машина) | 1 |
| 125 | (4425743) | Гидроцилиндр рукояти (левый)(для транспортировка) | 1 |
| 125 | 4418909 замена: 4425743 | Гидроцилиндр рукояти (левый)(для узел в сборе of машина) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
