Топливный бак — HITACHI EX5500

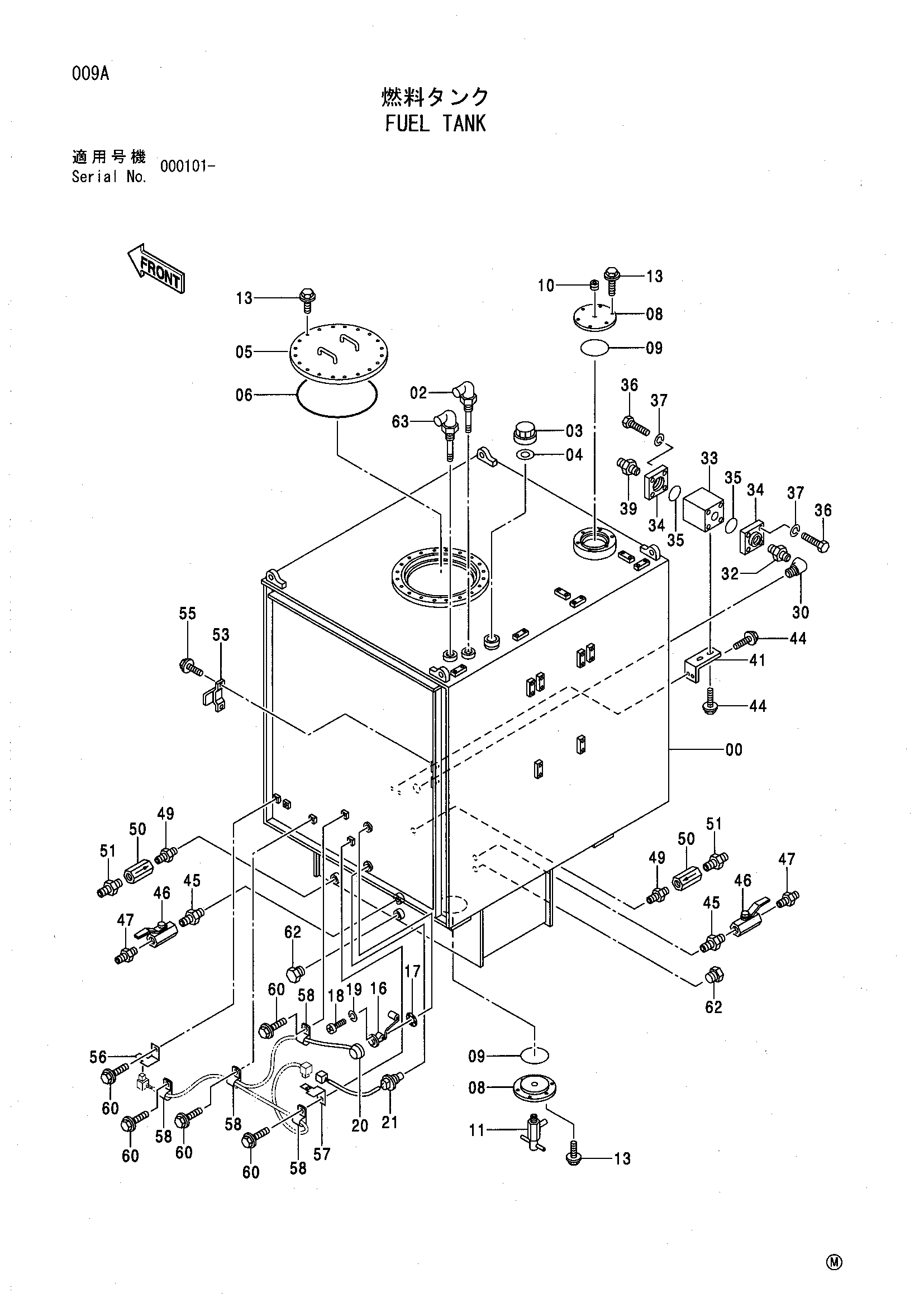

Заводская схема «Топливный бак» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005631 | Топливный бак | 1 |
| 02 | 4178744 | Клапан | 1 |
| 03 | 3502384 | Колпачок | 1 |
| 04 | 4031285 | Манжета резиновый | 1 |
| 05 | 8071249 | Крышка | 1 |
| 06 | 4399100 | Уплотнительное кольцо | 1 |
| 08 | 4390046 | Крышка | 2 |
| 09 | A810220 | Уплотнительное кольцо | 2 |
| 10 | 94-2023 | Пробка | 1 |
| 11 | 4094354 | Кран | 1 |
| 13 | J011230 | Болт с шайбой | 32 |
| 16 | 4192881 | Поплавок | 1 |
| 17 | 4504289 | Манжета | 1 |
| 18 | M430510 | Винт | 5 |
| 19 | A590905 | Пружинная шайба | 5 |
| 20 | 4207240 | Колпачок | 1 |
| 21 | 4259787 | Выключатель уровень | 1 |
| 30 | 94-0637 | Угловой штуцер | 1 |
| 32 | 94-1708 | Адаптер | 1 |
| 33 | 4193680 | Обратный клапан | 1 |
| 34 | 3036412 | Фланец | 2 |
| 35 | A811065 | Уплотнительное кольцо | 2 |
| 36 | J931645 | Болт | 8 |
| 37 | A590916 | Пружинная шайба | 8 |
| 39 | 94-1308 | Адаптер | 1 |
| 41 | 4390340 | Кронштейн | 1 |
| 44 | J031030 | Болт с шайбой | 4 |
| 45 | 4184837 | Адаптер | 2 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 94-4030 | Кран | 2 |
| 47 | 4221279 | Адаптер | 2 |
| 49 | 4234652 | Адаптер | 2 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4163091 | Обратный клапан | 2 |
| 51 | 4402145 | Адаптер | 2 |
| 53 | 9750231 | Ограничитель | 1 |
| 55 | J020816 | Болт с шайбой | 2 |
| 56 | 4336875 | Кронштейн | 1 |
| 57 | 4257159 | Кронштейн | 1 |
| 58 | 4190261 | Зажим | 4 |
| 60 | J021025 | Болт с шайбой | 5 |
| 62 | 4113926 | Пробка | 2 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4178744 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
