Кондиционер: 1 — HITACHI EX5500

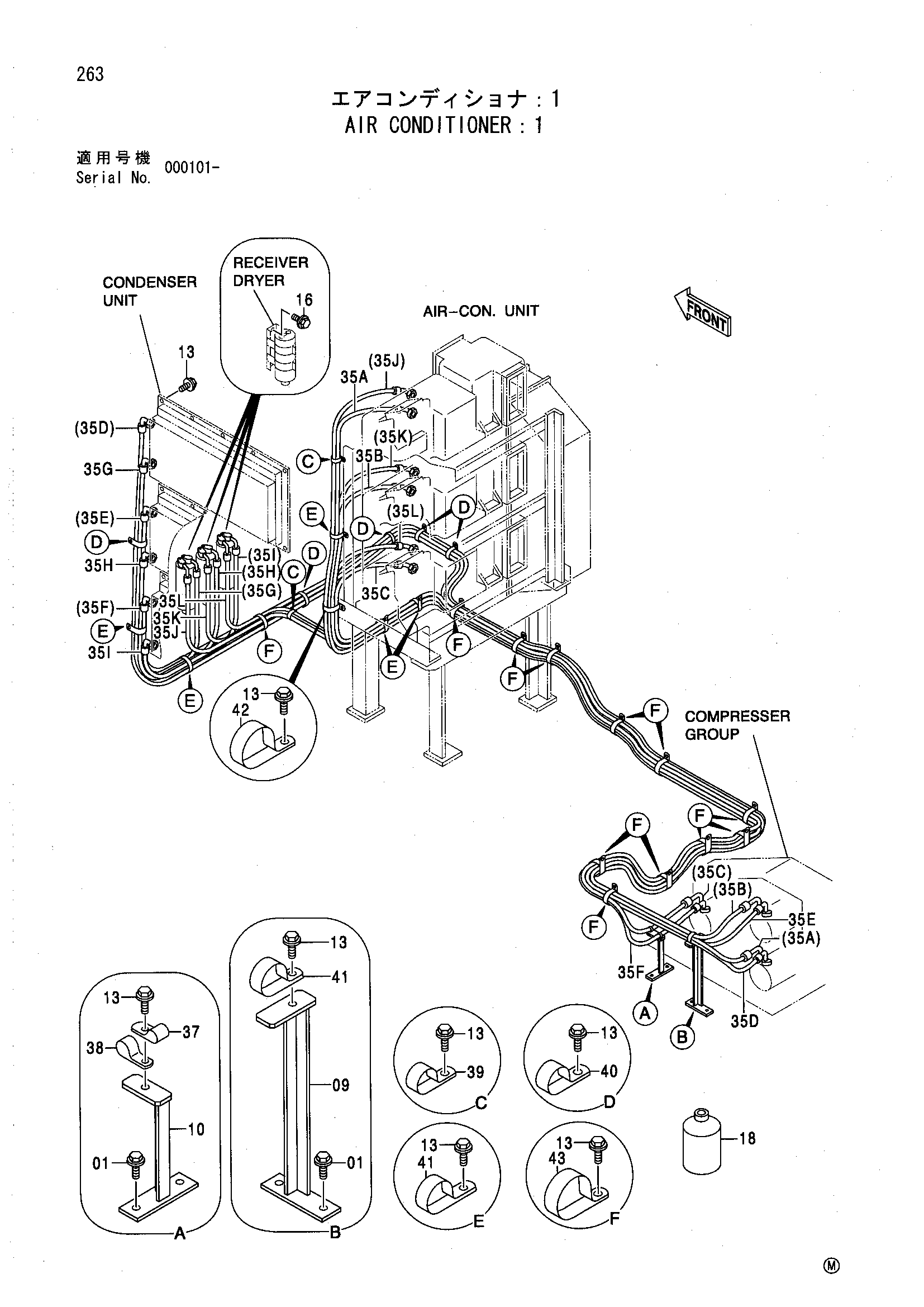

Заводская схема «Кондиционер: 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021035 | Болт с шайбой | 4 |
| 09 | 9749699 | Кронштейн | 1 |
| 10 | 9749725 | Кронштейн | 1 |
| 13 | J021025 | Болт с шайбой | 60 |
| 16 | J010816 | Болт с шайбой | 6 |
| 18 | 4347644 | GAS | 15 |
| 35A | 4400508 | Шланг радиатора | 1 |
| 35A1 | 4343838 | Уплотнительное кольцо | 1 |
| 35B | 4400509 | Шланг радиатора | 1 |
| 35B1 | 4343838 | Уплотнительное кольцо | 1 |
| 35C | 4400510 | Шланг радиатора | 1 |
| 35C1 | 4343838 | Уплотнительное кольцо | 1 |
| 35D | 4400511 | Шланг радиатора | 1 |
| 35D1 | 4343840 | Уплотнительное кольцо | 1 |
| 35E | 4400512 | Шланг радиатора | 1 |
| 35E1 | 4343840 | Уплотнительное кольцо | 1 |
| 35F | 4400513 | Шланг радиатора | 1 |
| 35F1 | 4343840 | Уплотнительное кольцо | 1 |
| 35G | 4400514 | Шланг радиатора | 1 |
| 35G1 | 4343839 | Уплотнительное кольцо | 1 |
| 35H | 4400515 | Шланг радиатора | 1 |
| 35H1 | 4343839 | Уплотнительное кольцо | 1 |
| 35I | 4400516 | Шланг радиатора | 1 |
| 35I1 | 4343839 | Уплотнительное кольцо | 1 |
| 35J | 4400520 | Шланг радиатора | 1 |
| 35J1 | 4343839 | Уплотнительное кольцо | 1 |
| 35K | 4400521 | Шланг радиатора | 1 |
| 35K1 | 4343839 | Уплотнительное кольцо | 1 |
| 35L | 4400522 | Шланг радиатора | 1 |
| 35L1 | 4343839 | Уплотнительное кольцо | 1 |
| 37 | 4190274 | Зажим (20) | 1 |
| 38 | 4190263 | Зажим (25) | 1 |
| 39 | 4190264 | Зажим (35) | 2 |
| 40 | 4190291 | Зажим (40) | 6 |
| 41 | 4190265 | Зажим (50) | 8 |
| 42 | 4193816 | Зажим (60) | 1 |
| 43 | 4204135 | Зажим (65) | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
