Ступень (центральный) — HITACHI EX5500

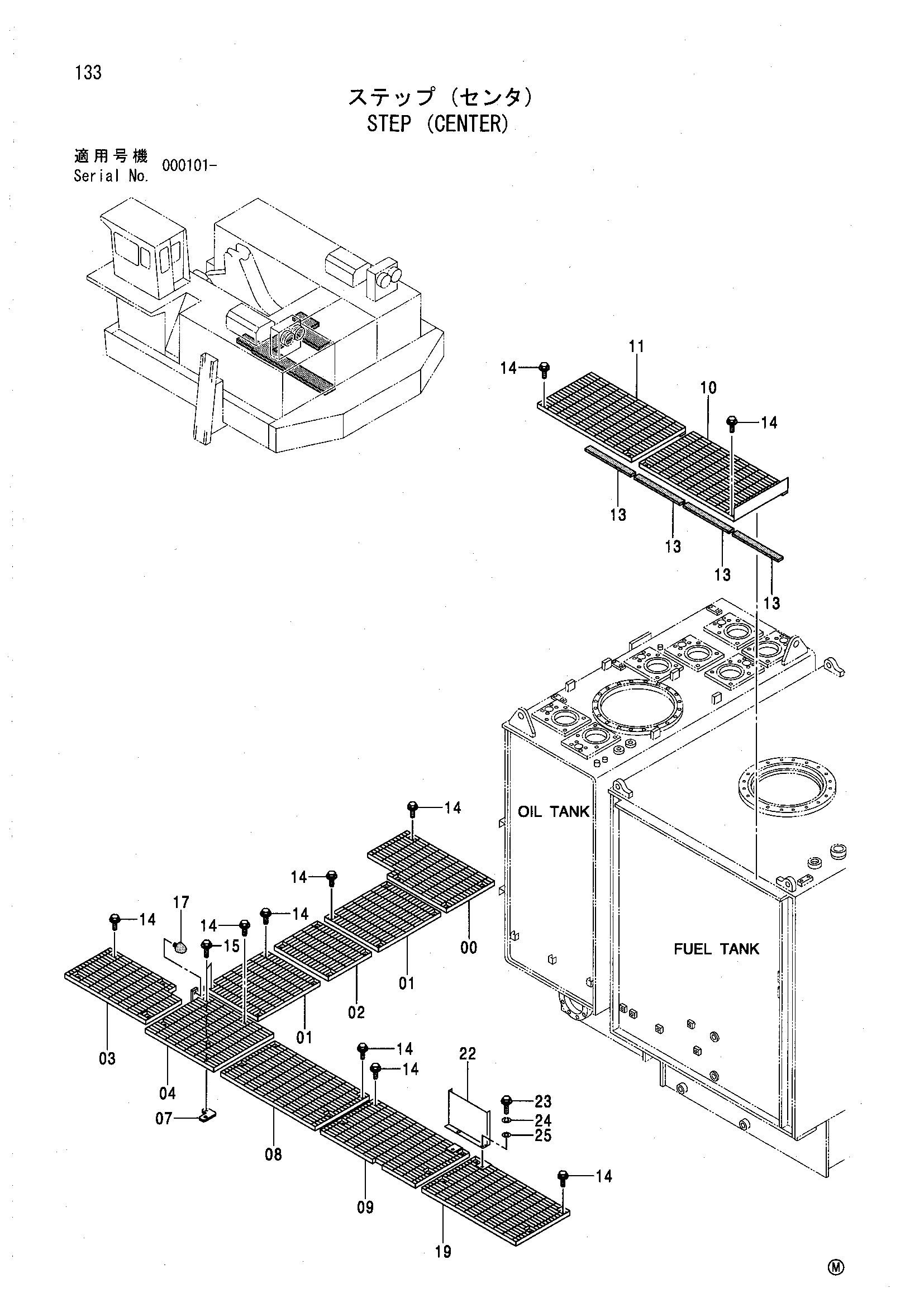

Заводская схема «Ступень (центральный)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071837 | Ступень | 1 |
| 01 | 8071838 | Ступень | 2 |
| 02 | 8071839 | Ступень | 1 |
| 03 | 8071840 | Ступень | 1 |
| 04 | 8071841 | Ступень | 1 |
| 07 | 9749849 | Пластина | 1 |
| 08 | 8071842 | Ступень | 1 |
| 09 | 8075109 | Ступень | 1 |
| 10 | 8071947 | Ступень | 1 |
| 11 | 8071948 | Ступень | 1 |
| 13 | 4402040 | Резиновая прокладка | 4 |
| 14 | J031030 | Болт с шайбой | 38 |
| 15 | J031040 | Болт с шайбой | 2 |
| 17 | 4371411 | Ограничитель резиновый | 1 |
| 19 | 8075135 | Ступень | 1 |
| 22 | 9751925 | Крышка | 1 |
| 23 | J901020 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
