Двигатель (правый) — HITACHI EX5500

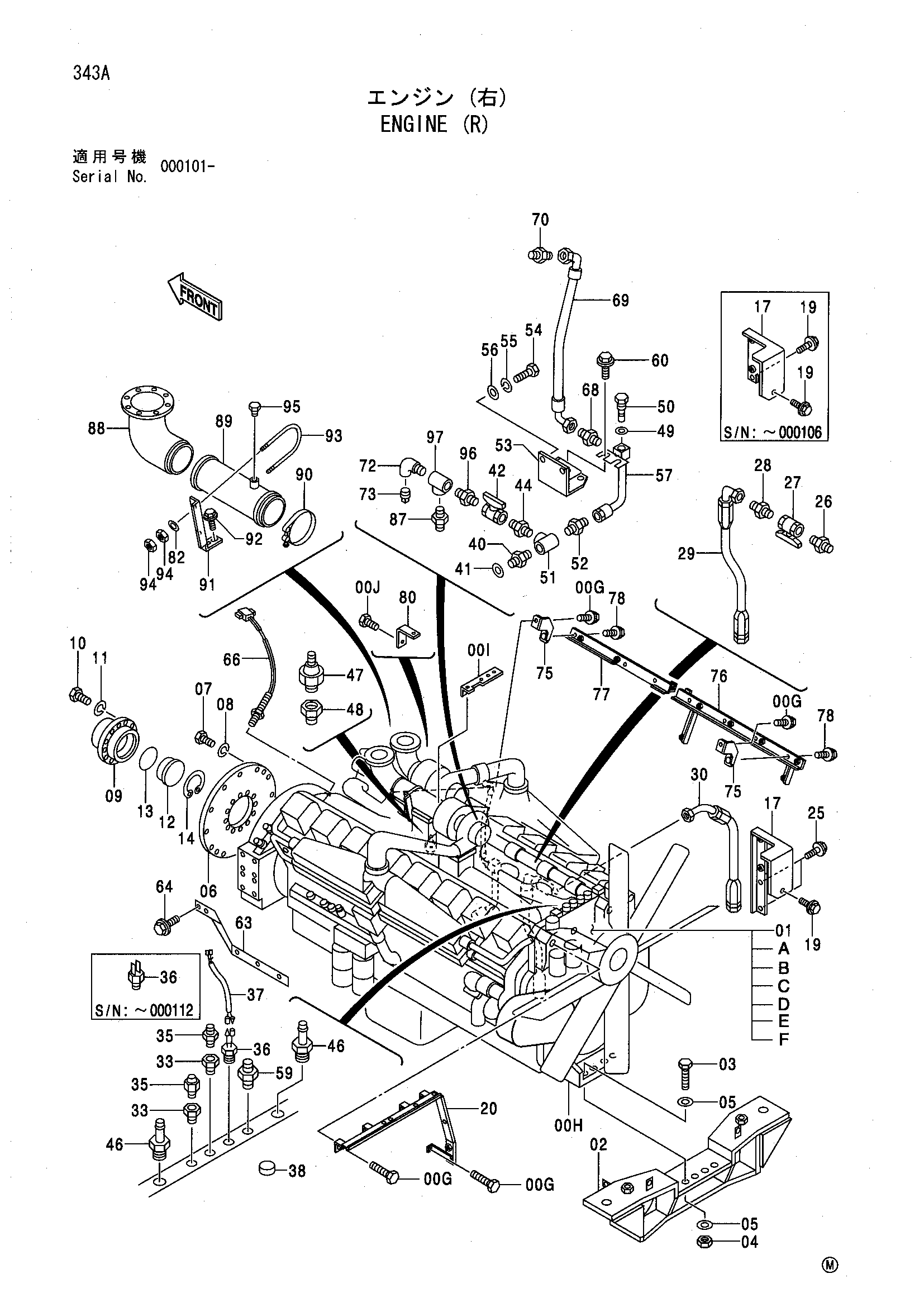

Заводская схема «Двигатель (правый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4391749 | Двигатель | 1 |
| 01A | 4085913 | Фильтрующий элемент | 5 |
| 01B | 4204048 | Фильтрующий элемент | 2 |
| 01C | 4202934 | Топливный фильтр | 2 |
| 01D | 4299640 | Фильтрующий элемент | 4 |
| 01E | 4375486 | Ремень вентилятор | 1 |
| 01F | 4294570 | Ремень генератор | 1 |
| 00H | 4418917 | Опора | 1 |
| 00I | 4418918 | Кронштейн | 1 |
| 02 | 7031516 | Кронштейн | 1 |
| 03 | J932202 | Болт | 4 |
| 04 | J951022 | Гайка | 4 |
| 05 | 4089822 | Шайба | 8 |
| 06 | 3071376 | Пластина | 1 |
| 07 | 19H1824 | Болт | 12 |
| 08 | A590916 | Пружинная шайба | 12 |
| 09 | 2037448 | HUB | 1 |
| 10 | J932260 | Болт | 12 |
| 11 | A590922 | Пружинная шайба | 12 |
| 12 | 4344357 замена: 4605878 | Ограничитель | 1 |
| 12 | 4605878 | Ограничитель | 1 |
| 13 | 4153553 | Уплотнительное кольцо | 1 |
| 14 | 4094325 | Стопорное кольцо | 1 |
| 17 | 7029683 замена: 7037730 | Крышка | 1 |
| 17 | 7037730 | Крышка | 1 |
| 19 | J021025 | Болт с шайбой | 2 |
| 19 | J021025 | Болт с шайбой | 1 |
| 20 | 7029677 замена: 7037810 | Кронштейн | 1 |
| 20 | 7037810 | Кронштейн | 1 |
| 25 | J021035 | Болт с шайбой | 2 |
| 26 | 4345494 | Адаптер | 1 |
| 26A | 4506430 | Уплотнительное кольцо | 1 |
| 27 | 4203434 | Шаровой клапан | 1 |
| 28 | 4345489 | Адаптер | 1 |
| 29 | 4402186 | Шланг | 1 |
| 30 | 4402185 | Шланг | 1 |
| 33 | 4087499 | Адаптер | 2 |
| 34 | 4257129 | Блок | 1 |
| 35 | 4149335 | Выключатель термостатический | 1 |
| 36 | 4366135 замена: 4487038 | Выключатель | 1 |
| 36 | 4366135 замена: 4485007 | Выключатель | 1 |
| 36 | 4487038 | Выключатель | 1 |
| 37 | 4485007 | Жгут проводов | 1 |
| 38 | 4188676 | Колпачок | 1 |
| 40 | 4345525 | Адаптер | 1 |
| 41 | 4345527 | Манжета | 1 |
| 42 | 4345526 | Шаровой клапан | 1 |
| 44 | 94-1705 | Адаптер | 1 |
| 46 | 9746496 | Разъём | 2 |
| 47 | 4291232 | Датчик давления | 1 |
| 48 | 4345564 | Переходник | 1 |
| 49 | A890022 | Манжета | 1 |
| 50 | 4270206 | Выключатель уровень | 1 |
| 51 | 94-0664 | Тройник | 1 |
| 52 | 94-1305 | Адаптер | 1 |
| 53 | 8064101 | Кронштейн | 1 |
| 54 | 19H1822 | Болт | 2 |
| 55 | J219167 | Пружинная шайба | 2 |
| 56 | A590112 | Плоская шайба | 2 |
| 57 | 8064102 | Трубка | 1 |
| 60 | J021030 | Болт с шайбой | 2 |
| 63 | 9746842 | Кронштейн | 1 |
| 64 | J011025 | Болт с шайбой | 2 |
| 66 | 4366112 | Датчик | 1 |
| 68 | 4154651 | Адаптер | 1 |
| 69 | 4358627 | Шланг | 1 |
| 70 | 4358545 | Адаптер | 1 |
| 72 | 94-0634 | Угловой штуцер | 1 |
| 73 | 94-2026 | Пробка | 1 |
| 75 | 9745931 замена: 9753941 | Кронштейн | 5 |
| 75 | 9753941 | Кронштейн | 6 |
| 76 | 8064885 замена: 8078663 | Кронштейн | 1 |
| 76 | 8078663 | Кронштейн | 1 |
| 77 | 8064884 замена: 8078661 | Кронштейн | 1 |
| 77 | 8078661 | Кронштейн | 1 |
| 78 | J011025 | Болт с шайбой | 5 |
| 78 | J011025 | Болт с шайбой | 6 |
| 80 | 4381743 | Кронштейн | 1 |
| 82 | 449490 | Шайба | 2 |
| 87 | 4396157 | Адаптер | 1 |
| 88 | 4348803 | Угловой штуцер | 2 |
| 89 | 8062272 | Трубка | 1 |
| 90 | 4348809 | Лента | 3 |
| 91 | 4362028 | Кронштейн | 1 |
| 92 | J021025 | Болт с шайбой | 2 |
| 93 | 4352981 | U-образный болт | 1 |
| 94 | M520012 | Гайка | 4 |
| 95 | 94-2022 | Пробка | 1 |
| 96 | 94-1705 | Адаптер | 1 |
| 97 | 94-0664 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
