Пилотные гидролинии — HITACHI EX5500

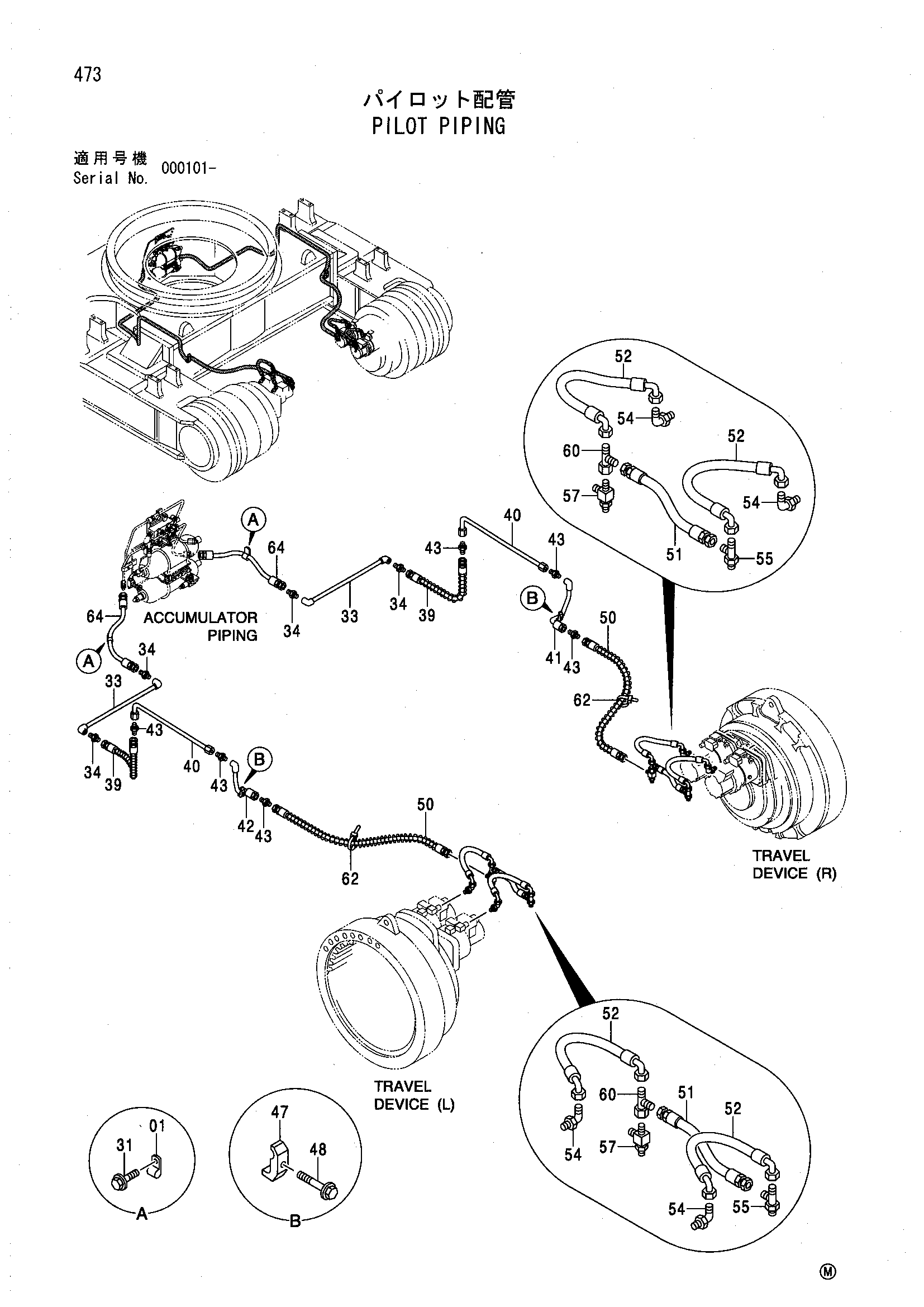

Заводская схема «Пилотные гидролинии» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190273 | Зажим | 2 |
| 31 | J011020 | Болт с шайбой | 2 |
| 33 | 9750185 | Трубка | 2 |
| 34 | A852133 | Адаптер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4401943 | Шланг | 2 |
| 40 | 9750188 | Трубка | 2 |
| 41 | 8072246 | Трубка | 1 |
| 42 | 8072245 | Трубка | 1 |
| 43 | A852133 | Адаптер | 6 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4138227 | Хомут трубки | 2 |
| 48 | J011040 | Болт с шайбой | 2 |
| 50 | 4401944 | Шланг | 2 |
| 51 | 4247368 | Шланг | 2 |
| 52 | 4449452 | Шланг | 4 |
| 54 | A852322 | Угловой штуцер | 4 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852422 | Тройник | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4239712 | Тройник | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4252786 | Тройник | 2 |
| 62 | 4121859 | Ленточный зажим | 6 |
| 64 | 4269844 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
