Шланг защита от разрыва клапан трубопроводы (рукоять): 2 — HITACHI EX550-5 JPN

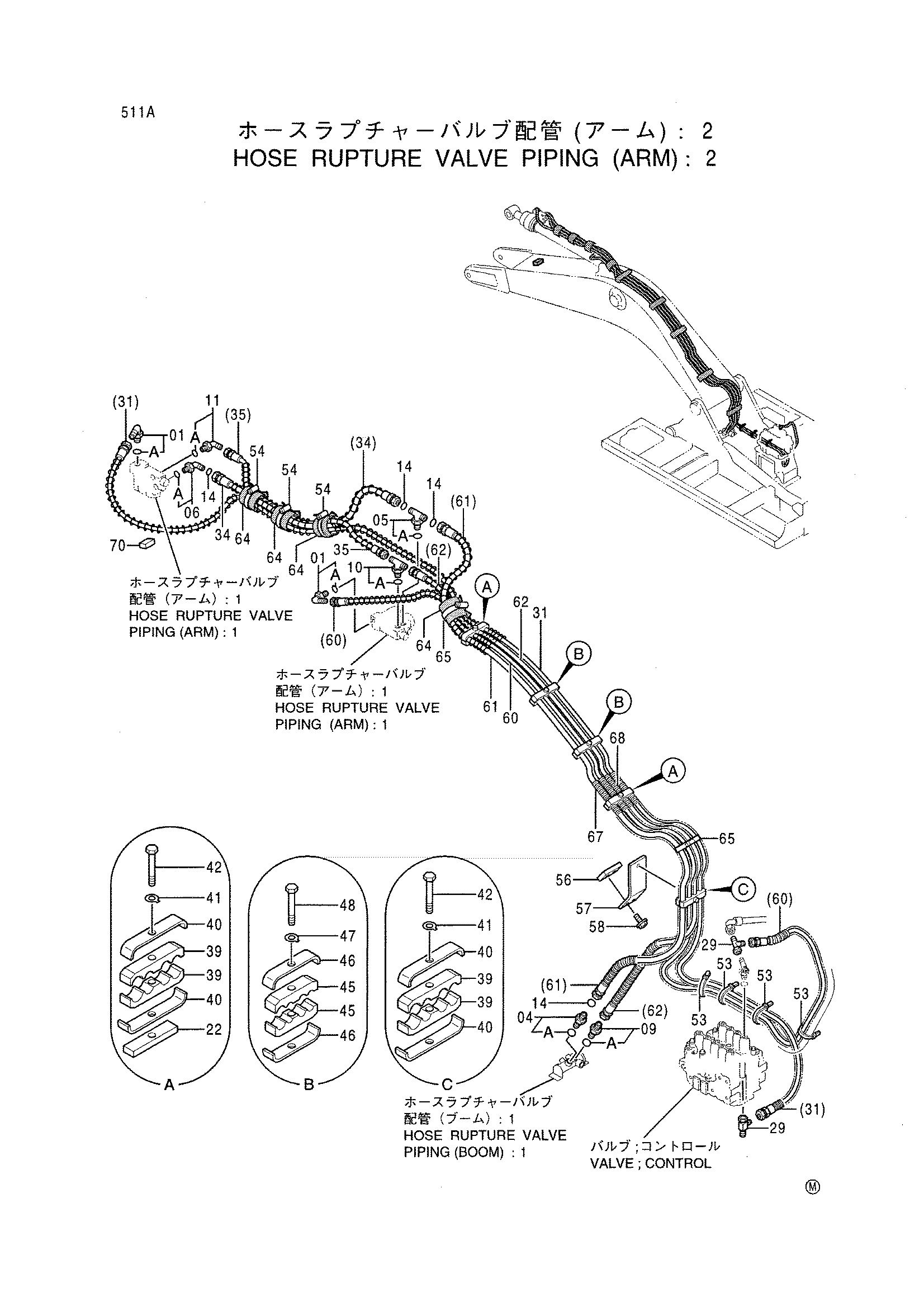

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4189537 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4227004 | Тройник | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4157562 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4251988 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4219345 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 22 | 4154926 | Седло винта | 2 |
| 29 | 4246672 | Соединительный штуцер | 2 |
| 31 | 4360661 | Шланг | 1 |
| 34 | 4360633 | Шланг | 1 |
| 35 | 4360634 | Шланг | 1 |
| 39 | 4335756 | Хомут шланга | 6 |
| 40 | 4335755 | Хомут | 6 |
| 41 | A590412 | Шайба тонгуед | 3 |
| 42 | J901270 | Болт | 3 |
| 45 | 4321237 | Хомут шланга | 4 |
| 46 | 4287587 | Хомут | 4 |
| 47 | A590410 | Шайба тонгуед | 2 |
| 48 | J901080 | Болт | 2 |
| 53 | 4121859 | Ленточный зажим | 7 |
| 54 | 4351924 | Хомут шланга | 3 |
| 56 | 4238980 | Седло винта | 1 |
| 57 | 4356570 | Кронштейн | 1 |
| 58 | J011235 | Болт с шайбой | 2 |
| 60 | 4360660 | Шланг | 1 |
| 61 | 4360631 | Шланг | 1 |
| 62 | 4360632 | Шланг | 1 |
| 64 | 4155962 | Резиновая прокладка | 4 |
| 65 | 4351923 | Хомут шланга | 2 |
| 67 | 4358014 | Трубка | 1 |
| 68 | 4358013 | Трубка | 1 |
| 70 | 4377942 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
