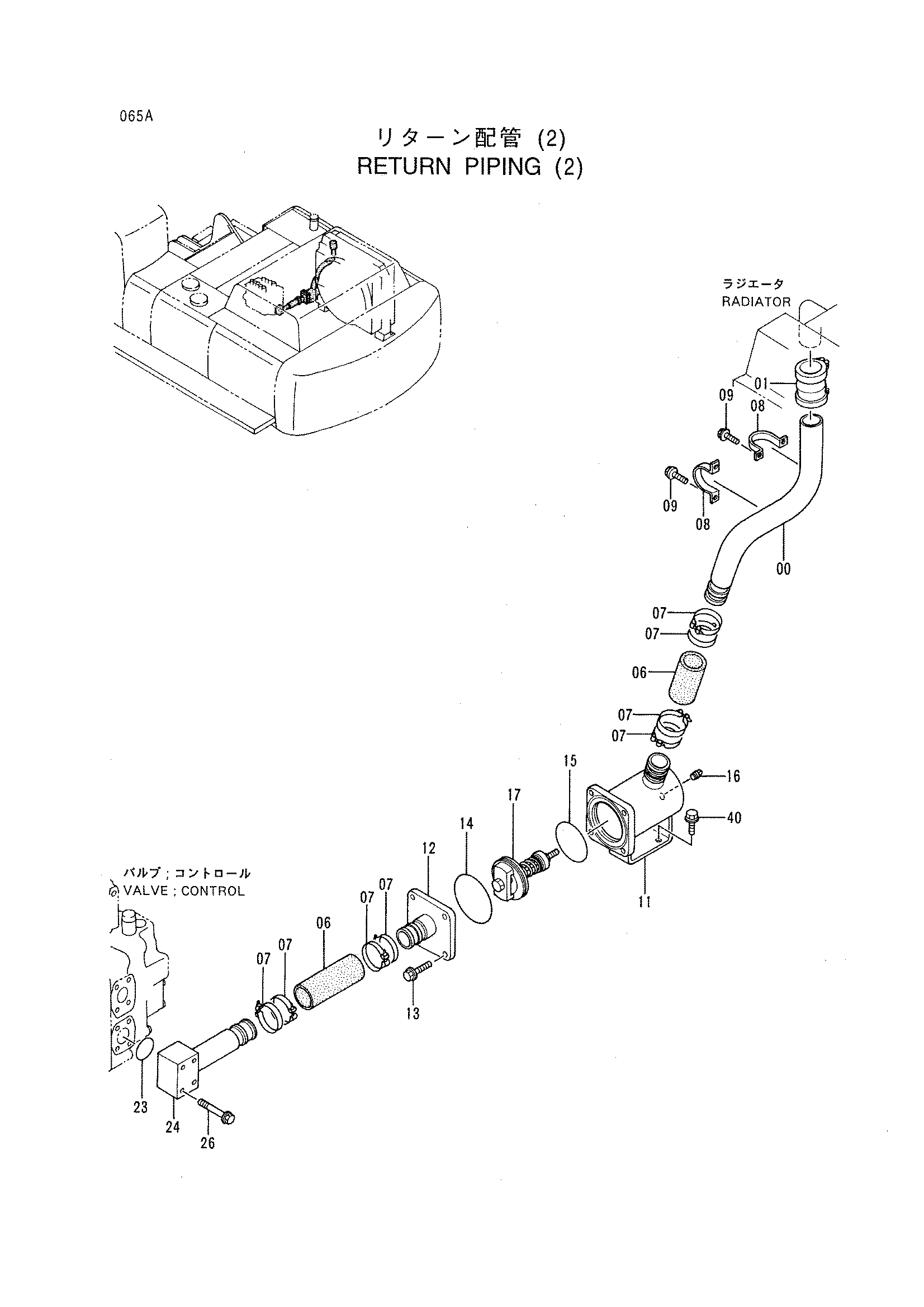

Обратные трубопроводы (2) — HITACHI EX550-5 JPN

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8055605	Трубка	1
01	4067833	Муфта	1
06	4094001	Резиновый шланг	2
07	4263764	Хомут шланга	8
08	4053865	Хомут трубки	2
09	J011030	Болт с шайбой	4
11	7026684 замена: 7035451	Корпус	1
11	7026684 замена: 4154331	Корпус	1
11	7026684 замена: 4408837	Корпус	1
11	7026684	Корпус	1
11	7035451	Корпус	1
11	7035451	Корпус	1
11	7035451	Корпус	1
11	7035451	Корпус	1
12	8055609	Трубка	1
13	J011240	Болт с шайбой	4
14	A811145	Уплотнительное кольцо	1
15	A811115	Уплотнительное кольцо	1
15	A811115	Уплотнительное кольцо	1
15	A811115	Уплотнительное кольцо	1
15	A811115	Уплотнительное кольцо	1
15	4154331	Уплотнительное кольцо	1
15	4154331	Уплотнительное кольцо	1
15	4154331	Уплотнительное кольцо	1
15	4154331	Уплотнительное кольцо	1
16	94-2022	Пробка	1
17	4235826 замена: 4433093	Клапан	1
17	4235826	Клапан	1
17	4235826	Клапан	1
17	4235826	Клапан	1
17	4433093	Клапан	1
17	4433093	Клапан	1
17	4433093	Клапан	1
17	4433093	Клапан	1
17	4408837 замена: 4433092	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4408837	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
17	4433092	Клапан	1
23	A811060	Уплотнительное кольцо	1
24	8055610	Трубка	1
26	J011200	Болт с шайбой	4
40	J011235	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
