Гидроцилиндр ковша — HITACHI EX550-5 JPN

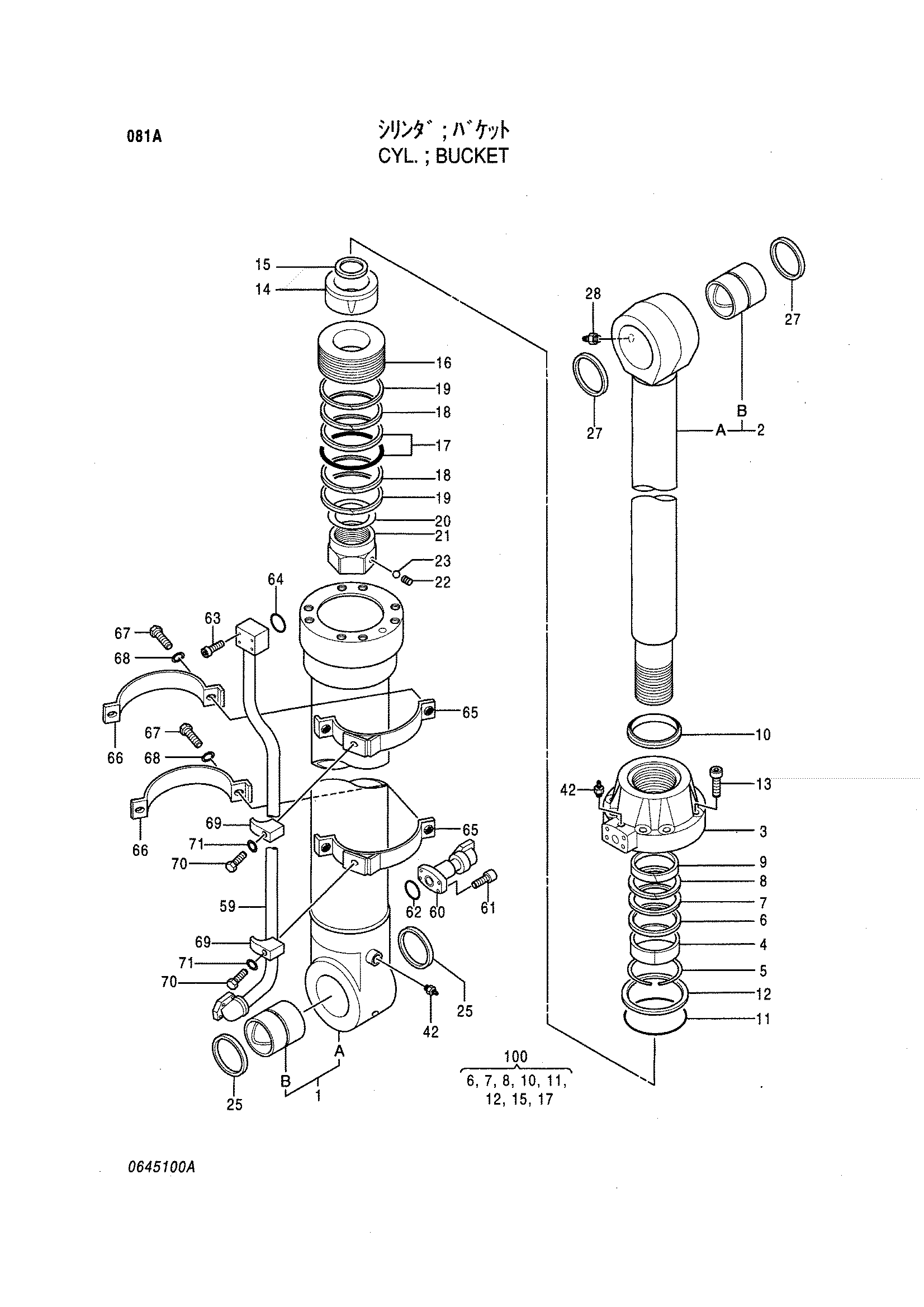

Заводская схема «Гидроцилиндр ковша» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4309335 замена: 4440151	Гидроцилиндр ковша	1
1-42	4354804	Гидроцилиндр	1
1	0645101	Труба гидроцилиндра в сборе	1
1B	0645002	Втулка пальца	1
2	0645102	Шток поршня в сборе	1
2B	0645103	Втулка пальца	1
3	0645104	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0353005	Кольцо	1
7	0191405	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0417605	Направляющее кольцо	1
10	0257006 замена: 4437982	Грязесъёмное кольцо	1
10	4437982	Грязесъёмное кольцо	1
11	A811170	Уплотнительное кольцо	1
12	0332704	Опорное кольцо	1
13	0417606	Болт с внутренним шестигранником	8
14	0420304	Амортизирующий подшипник	1
15	0420305	Уплотнение амортизатор	1
16	0643014	Поршень	1
17	0332706	Кольцо уплотнение в сборе	1
18	0643015	Направляющее кольцо	2
19	0332708	Направляющее кольцо	2
20	0353010	Регулировочная шайба	1
21	0353009	Гайка	1
22	0353012	Установочный винт	1
23	0353011	Стальной шарик	1
25	0420111	Грязесъёмное кольцо	2
27	4205000	Пылезащитное уплотнение	2
28	J75481	Пресс-маслёнка	1
42	0643016	Воздушный клапан	2
59	0645105	Трубка	1
60	0645106	Соединение	1
61	0150616	Болт с внутренним шестигранником	4
62	984614	Уплотнительное кольцо	1
63	0259207	Болт с внутренним шестигранником	4
64	955612	Уплотнительное кольцо	1
65	0645107	Лента	2
66	0645108	Лента	2
67	0408815	Болт	4
68	0325913	Шайба	4
69	0309219	Хомут трубки	2
70	0237417	Болт	2
71	0208516	Пружинная шайба	2
100	4402385 замена: 4438690	Комплект уплотнений	1
100	4438690	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
