Кондиционер (2) <CUMMINS ENG.> — HITACHI EX550-5 JPN

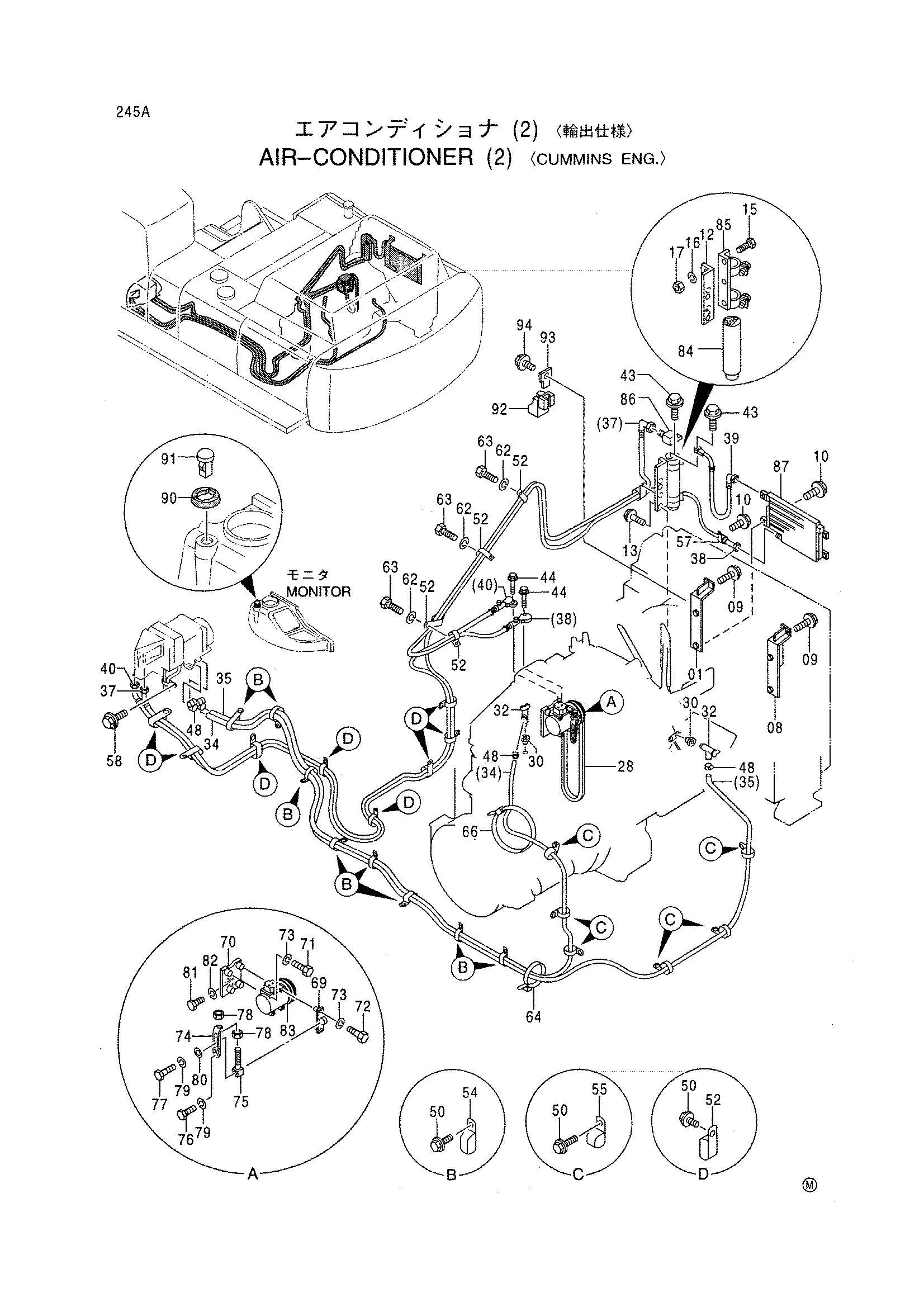

Заводская схема «Кондиционер (2) <CUMMINS ENG.>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8060067	Кронштейн	1
08	8060068	Кронштейн	1
09	J011030	Болт с шайбой	4
10	J010830	Болт с шайбой	4
12	8060074	Кронштейн	1
13	J011025	Болт с шайбой	2
15	J900816	Болт	2
16	A590908	Пружинная шайба	2
17	M500807	Гайка	2
28	4343976	Ремень V	1
30	4383804	Адаптер	2
32	4245743	Кран	2
34	4374723	Водяной шланг	1
35	4294478	Водяной шланг	1
37	4375389	Шланг радиатора	1
38	4339686	Шланг	1
39	4339691	Шланг	1
40	4380602	Шланг	1
43	J020625	Болт с шайбой	2
44	J020630	Болт с шайбой	2
48	4514699	Хомут шланга	4
50	J011025	Болт с шайбой	19
52	4190266	Зажим	11
54	4192034	Зажим	6
55	4190263	Зажим	7
56	4190282	Зажим	1
57	4190277	Зажим	2
60	4190265	Зажим	1
62	A590910	Пружинная шайба	3
63	J901020	Болт	3
64	4055312	Ленточный зажим	9
66	4121859	Ленточный зажим	2
69	8061468	Кронштейн	1
70	8061473	Кронштейн	1
71	J900885	Болт	2
72	J900804	Болт	2
73	A590908	Пружинная шайба	4
74	4344572	Стойка	1
75	9743911	Болт регулировочный	1
76	M111225	Болт	1
77	M111256	Болт	1
78	J952012	Гайка	2
79	A590912	Пружинная шайба	2
80	A590112	Плоская шайба	1
81	M111230	Болт	2
82	A590912	Пружинная шайба	2
83	4333459	Компрессор	1
84	4333461	Бак рекеивер	1
85	4333462	Держатель	1
86	4374958	Соединение	1
87	4356628	Конденсатор	1
90	4405194	Проставка	1
90	4405194	Проставка	1
90	4405194	Проставка	1
91	4405814	Датчик	1
91	4405814	Датчик	1
91	4405814	Датчик	1
92	4405815	Датчик	1
92	4405815	Датчик	1
92	4405815	Датчик	1
93	4411931	Кронштейн	1
93	4411931	Кронштейн	1
93	4411931	Кронштейн	1
94	J020820	Болт с шайбой	1
94	J020820	Болт с шайбой	1
94	J020820	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
