Пилотные гидролинии (5-2) [х-тйпе] <STD> — HITACHI EX550-5 JPN

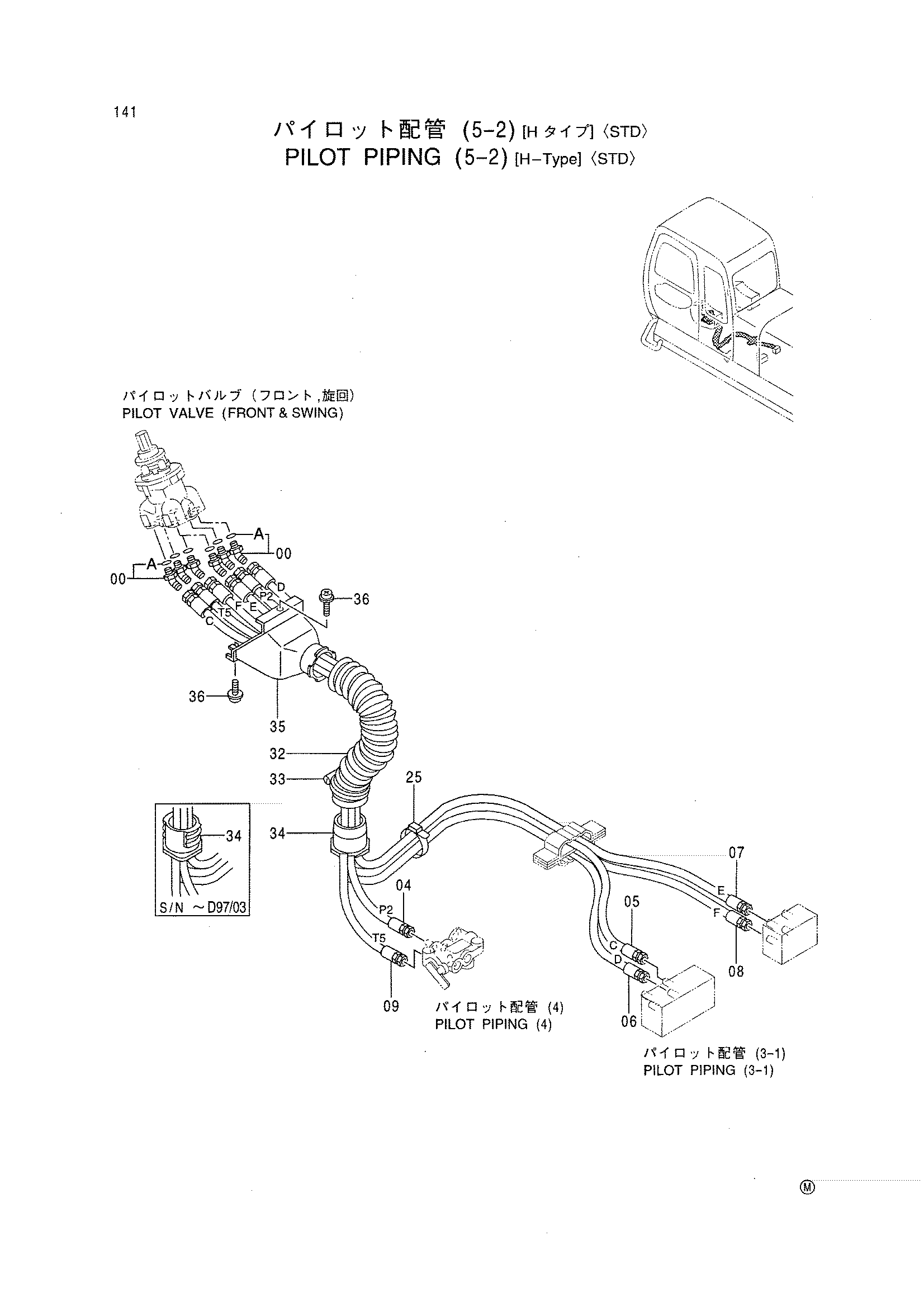

Заводская схема «Пилотные гидролинии (5-2) [х-тйпе] <STD>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (5-2) [х-тйпе] <STD> HITACHI EX550-5 JPN](/catalog-drawings/18/189401cb-7ace-4a2d-b1d0-dfbbd8c07cc6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4333394 | Шланг | 1 |
| 05 | 4316024 | Шланг | 1 |
| 06 | 4304415 | Шланг | 1 |
| 07 | 4304404 | Шланг | 1 |
| 08 | 4304413 | Шланг | 1 |
| 09 | 4333397 | Шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 32 | 4351175 | Шланг | 1 |
| 33 | 4351774 | Хомут провод | 1 |
| 34 | 3072687 замена: 3079728 | Втулка | 1 |
| 34 | 3079728 | Втулка | 1 |
| 35 | 3072745 | Крышка | 1 |
| 36 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
