Механизм поворота (2) — HITACHI EX550-5 JPN

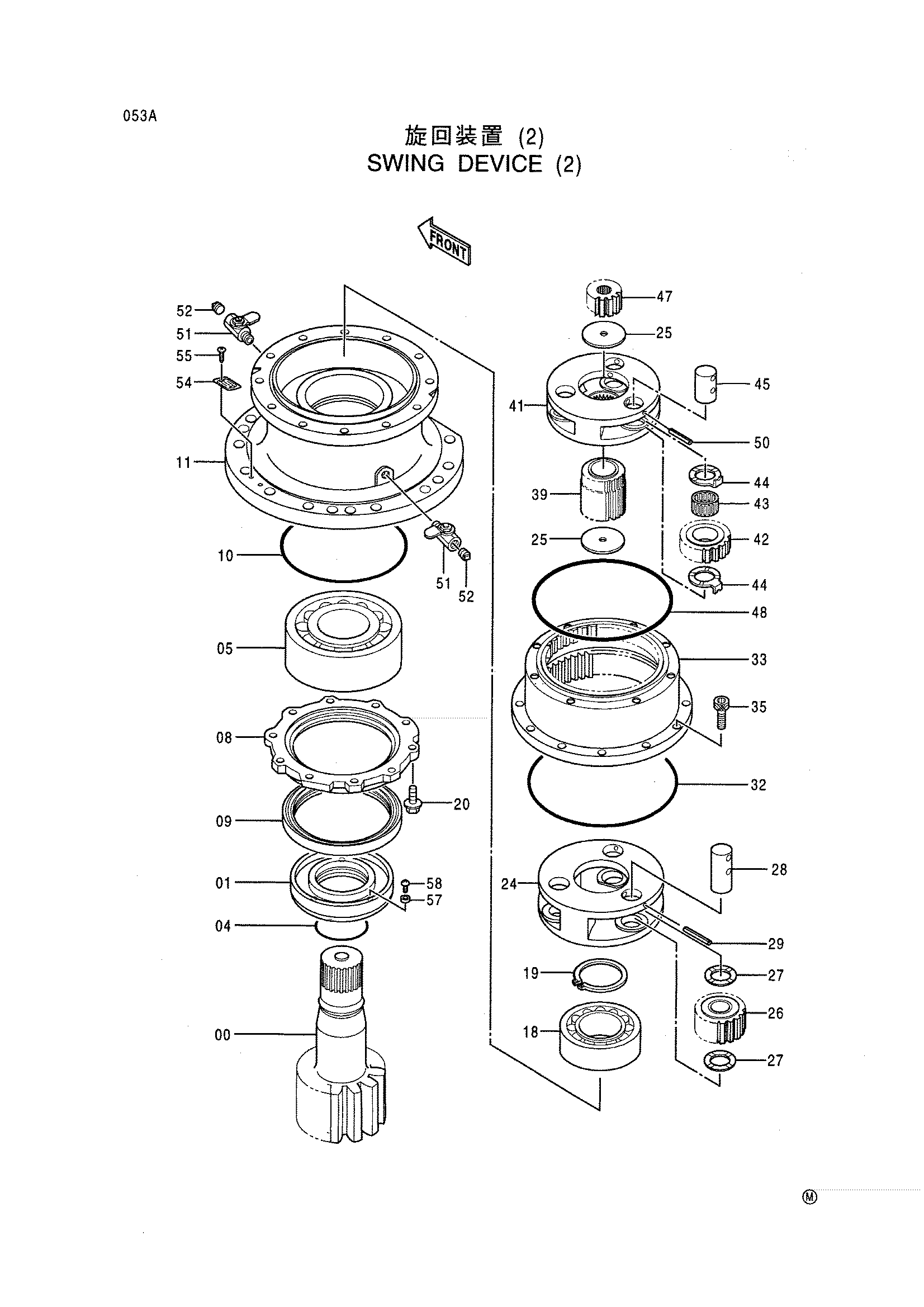

Заводская схема «Механизм поворота (2)» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9110045 | Механизм поворота | 2 | |
| 00-5 | 9185366 | Механизм поворота | 1 |
| 00 | 2033346 | Вал проп. | 1 |
| 01 | 4291791 замена: 3084389 | Втулка | 1 |
| 01 | 4291791 замена: 4204644 | Втулка | 1 |
| 01 | 4291791 замена: J460514 | Втулка | 1 |
| 01 | 3084389 | Втулка | 1 |
| 01 | 3084389 | Втулка | 1 |
| 01 | 3084389 | Втулка | 1 |
| 04 | A810120 | Уплотнительное кольцо | 1 |
| 05 | 4291950 | Подшипник. спх.рол. | 1 |
| 08 | 3060037 | Крышка | 1 |
| 09 | 4343568 замена: 4424981 | Масляное уплотнение | 1 |
| 09 | 4343568 | Масляное уплотнение | 1 |
| 09 | 4343568 | Масляное уплотнение | 1 |
| 09 | 4343568 | Масляное уплотнение | 1 |
| 09 | 4343568 | Масляное уплотнение | 1 |
| 09 | 4343568 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 09 | 4424981 | Масляное уплотнение | 1 |
| 10 | 4247590 | Уплотнительное кольцо | 1 |
| 11 | 1017625 | Корпус | 1 |
| 18 | 4291951 | Подшипник. спх.рол. | 1 |
| 19 | 942480 | Стопорное кольцо | 1 |
| 20 | J011235 | Болт с шайбой | 10 |
| 24 | 1020797 | Водило | 1 |
| 25 | 4187590 | Упорная пластина | 2 |
| 26 | 9743461 | Планетарная шестерня | 3 |
| 27 | 4266934 | Упорная пластина | 6 |
| 28 | 4253311 | Палец | 3 |
| 29 | 986954 | Пружинный штифт | 3 |
| 32 | 4203188 | Уплотнительное кольцо | 1 |
| 33 | 1014483 | Коронная шестерня | 1 |
| 35 | M341850 | Болт с внутренним шестигранником | 12 |
| 39 | 3070303 | Солнечная шестерня | 1 |
| 41 | 1017626 | Водило | 1 |
| 42 | 3059736 | Планетарная шестерня | 3 |
| 43 | 4291952 | Игольчатый подшипник | 3 |
| 44 | 4338181 | Упорная пластина | 6 |
| 45 | 4289285 | Палец | 3 |
| 47 | 3050046 | Солнечная шестерня | 1 |
| 48 | 4252835 | Уплотнительное кольцо | 1 |
| 50 | 4513294 | Пружинный штифт | 3 |
| 51 | 4194712 | Кран | 2 |
| 52 | 94-2024 | Пробка | 2 |
| 54 | 3053093 | Информационная табличка | 1 |
| 55 | M492564 | Приводной винт | 2 |
| 57 | 4204644 | Магнит | 3 |
| 58 | J460514 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
