Датчик угла — HITACHI EX550-5 JPN

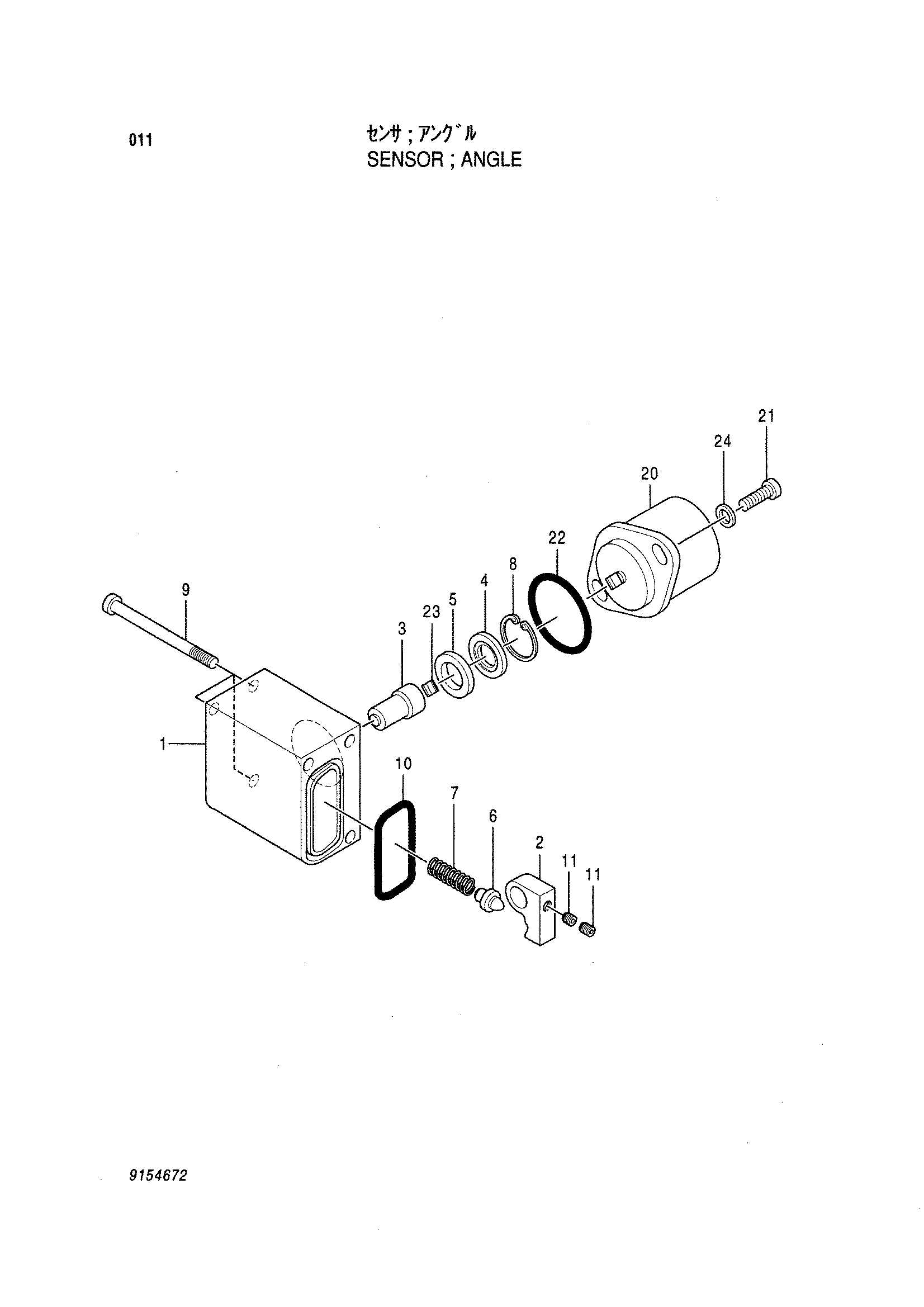

Заводская схема «Датчик угла» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9154672 | Датчик угла | 1 | |
| 1 | 0645701 | Корпус | 1 |
| 2 | 0645702 | Рукоять | 1 |
| 3 | 0645703 | Вал | 1 |
| 4 | 0645704 | Фиксатор | 1 |
| 5 | 0645705 | Масляное уплотнение | 1 |
| 6 | 0645706 | Седло пружины | 1 |
| 7 | 0645707 | Пружина | 1 |
| 8 | 0390509 | Стопорное кольцо | 1 |
| 9 | 0264215 | Болт с внутренним шестигранником | 3 |
| 10 | 0645708 | Уплотнительное кольцо | 1 |
| 11 | 0645709 | Винт | 2 |
| 20 | 9102385 | Датчик угла | 1 |
| 21 | 0486104 | Болт с внутренним шестигранником | 2 |
| 22 | 4274371 | Уплотнительное кольцо | 1 |
| 23 | 4255077 | Пружина пластина | 1 |
| 24 | 0645710 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
