Пилотные гидролинии (5-1) <STD> <EU> — HITACHI EX550-5 JPN

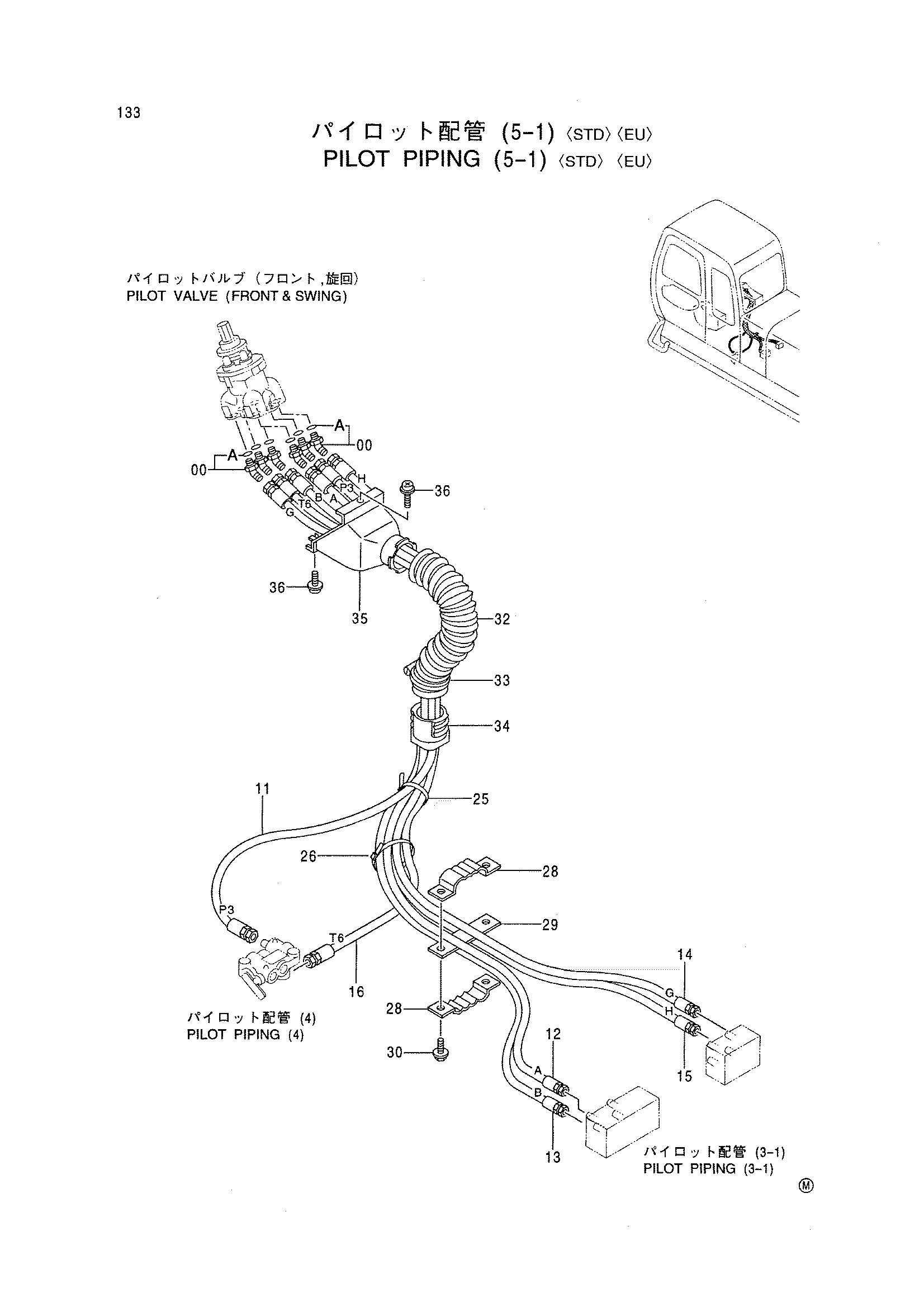

Заводская схема «Пилотные гидролинии (5-1) <STD> <EU>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4333395 | Шланг | 1 |
| 12 | 4304407 | Шланг | 1 |
| 13 | 4373680 | Шланг | 1 |
| 14 | 4373681 | Шланг | 1 |
| 15 | 4320028 | Шланг | 1 |
| 16 | 4333580 | Шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 1 |
| 28 | 9727638 | Хомут шланга | 2 |
| 29 | 9727636 | Пластина | 1 |
| 30 | J021040 | Болт с шайбой | 2 |
| 32 | 4351175 | Шланг | 1 |
| 33 | 4351774 | Хомут провод | 1 |
| 34 | 3072687 | Втулка | 1 |
| 35 | 3072745 | Крышка | 1 |
| 36 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
