Управление двигателем трос <CUMMINS ENG.> — HITACHI EX550-5 JPN

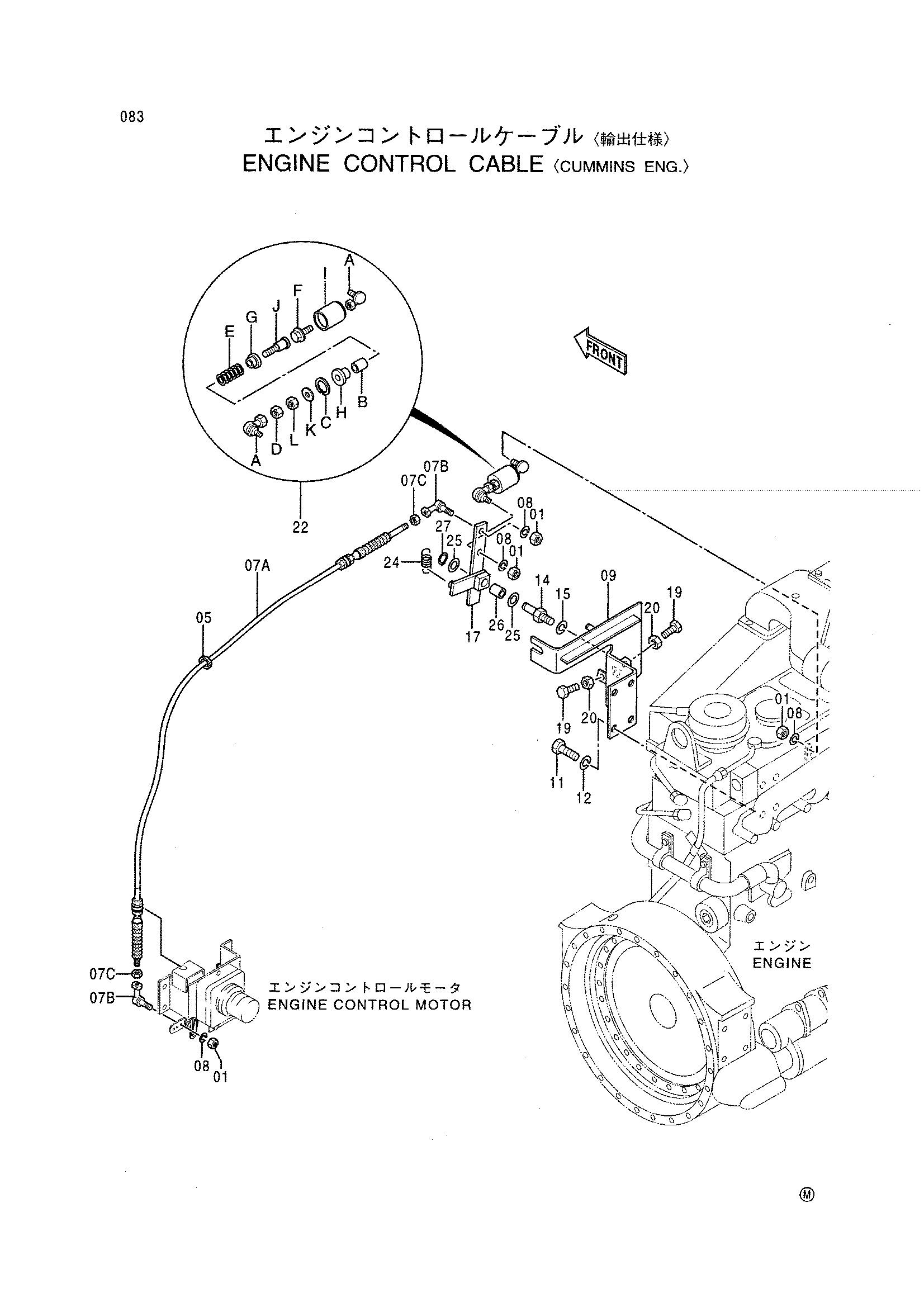

Заводская схема «Управление двигателем трос <CUMMINS ENG.>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M500605 | Гайка | 4 |
| 05 | 4263943 | Резиновая втулка | 1 |
| 07A- | 4297728 | Трос в сборе | 1 |
| 07B | 4056017 | Шарнир | 2 |
| 07C | M500605 | Гайка | 2 |
| 08 | A590906 | Пружинная шайба | 4 |
| 09 | 7029970 | Кронштейн | 1 |
| 11 | 4294619 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 14 | 4294567 | Палец | 1 |
| 15 | A590914 | Пружинная шайба | 1 |
| 17 | 8056722 | Рычаг | 1 |
| 19 | 4184860 | Болт | 2 |
| 20 | M500605 | Гайка | 2 |
| 22 | 9140577 замена: 9191191 | Пружина в сборе | 1 |
| 22 | 9191191 | Пружина в сборе | 1 |
| 22A | 4056017 | Шарнир | 2 |
| 22B | 4261314 | Втулка | 1 |
| 22C | 4064463 | Стопорное кольцо | 1 |
| 22D | M500605 | Гайка | 1 |
| 22E | 4294566 | Пружина | 1 |
| 22F | J010614 | Болт с шайбой | 1 |
| 22G | 4266428 замена: 4438649 | Седло пружины | 1 |
| 22G | 4438649 | Седло пружины | 1 |
| 22H | 4278445 | Седло пружины | 1 |
| 22I | 9737377 | Кольцо | 1 |
| 22J | 4278473 | Шток | 1 |
| 22K | 4278446 | Проставка | 1 |
| 22L | M500605 замена: 4045245 | Гайка | 1 |
| 22L | 4045245 | U-образная гайка | 1 |
| 24 | 4294565 | Пружина растяжения | 1 |
| 25 | A590114 | Плоская шайба | 2 |
| 26 | 4173387 | Втулка | 1 |
| 27 | 991337 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
