Дверь <хеадгуард интегратед кабина> — HITACHI EX550-5 JPN

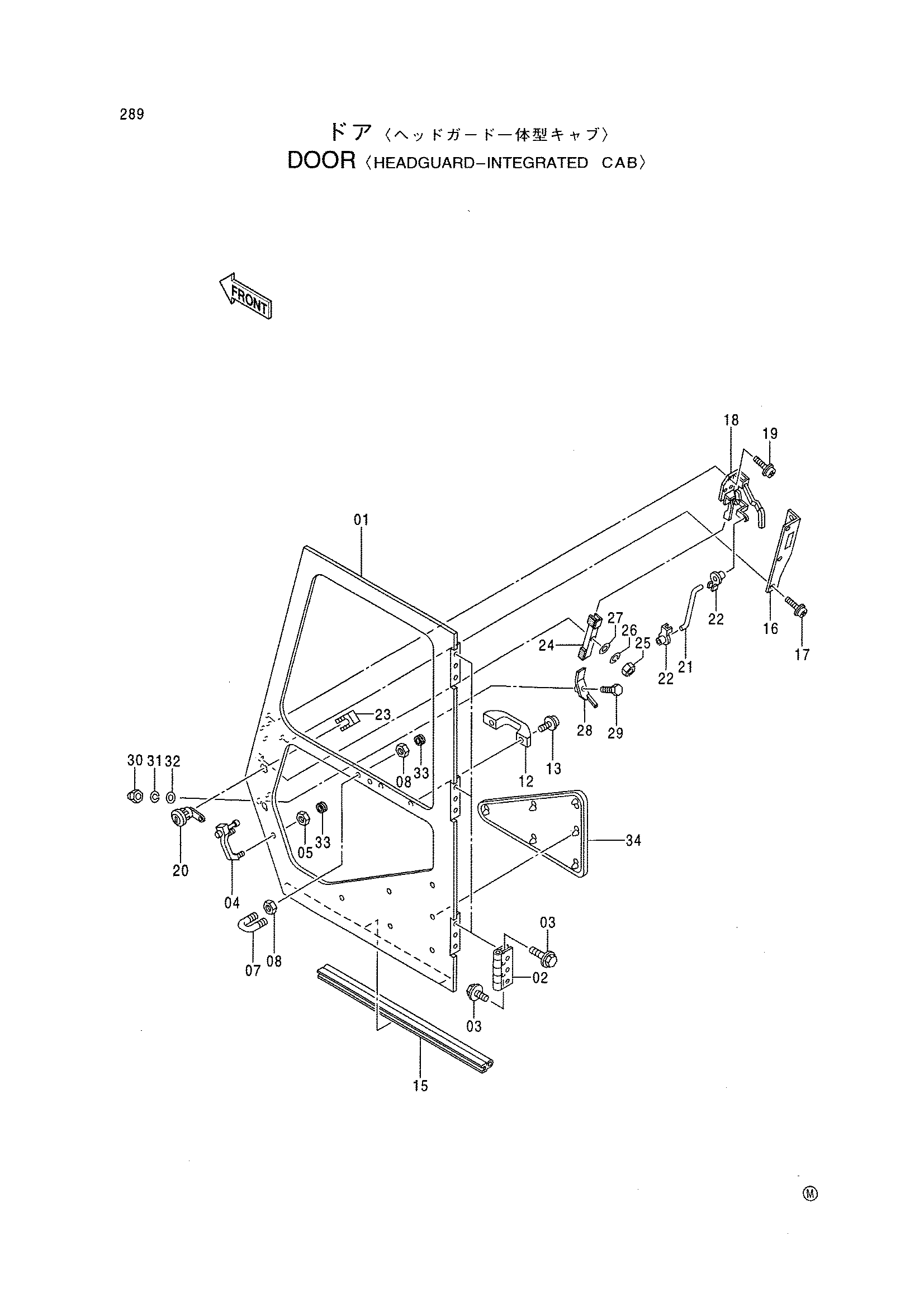

Заводская схема «Дверь <хеадгуард интегратед кабина>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4411601 | Дверь в сборе | 1 | |
| 4405861 | Дверь в сборе | 1 | |
| 01 | 4411585 | Рама дверь | 1 |
| 01 | 4412751 | Рама дверь | 1 |
| 02 | 4411584 | Петля | 3 |
| 03 | 4386423 | Болт с шайбой | 18 |
| 04 | 4386424 | Рукоятка | 1 |
| 05 | 4411583 | Гайка | 2 |
| 07 | 4386425 | U-образный болт | 1 |
| 08 | 4341450 | Гайка | 4 |
| 12 | 4204579 | Рукоятка | 1 |
| 13 | J460616 | Винт с шайбой | 2 |
| 15 | 4386427 | Манжета | 1 |
| 16 | 4386428 | Крышка | 1 |
| 17 | J460612 | Винт с шайбой | 6 |
| 18 | 4361702 | Блокировка в сборе | 1 |
| 19 | J460616 | Винт с шайбой | 4 |
| 20 | 4386431 | Лодк дверь | 1 |
| 21 | 4386432 | Тяга | 1 |
| 22 | 4386433 | Тяга | 2 |
| 23 | 4386434 | Зажим | 1 |
| 24 | 4386435 | Рычаг блокировка | 1 |
| 25 | M500605 | Гайка | 1 |
| 26 | A590906 | Пружинная шайба | 1 |
| 27 | 4386436 | Васхре плане | 1 |
| 28 | 4411582 | Рычаг блокировка | 1 |
| 28 | 4420538 | Рычаг блокировка | 1 |
| 29 | 4386438 | Палец | 1 |
| 30 | 4386439 | Гайка колпачок | 1 |
| 31 | A590906 | Пружинная шайба | 1 |
| 32 | A590106 | Плоская шайба | 1 |
| 33 | 4084302 | Резиновая прокладка | 4 |
| 34 | 4404836 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
