Кондиционер (1) — HITACHI EX550-5 JPN

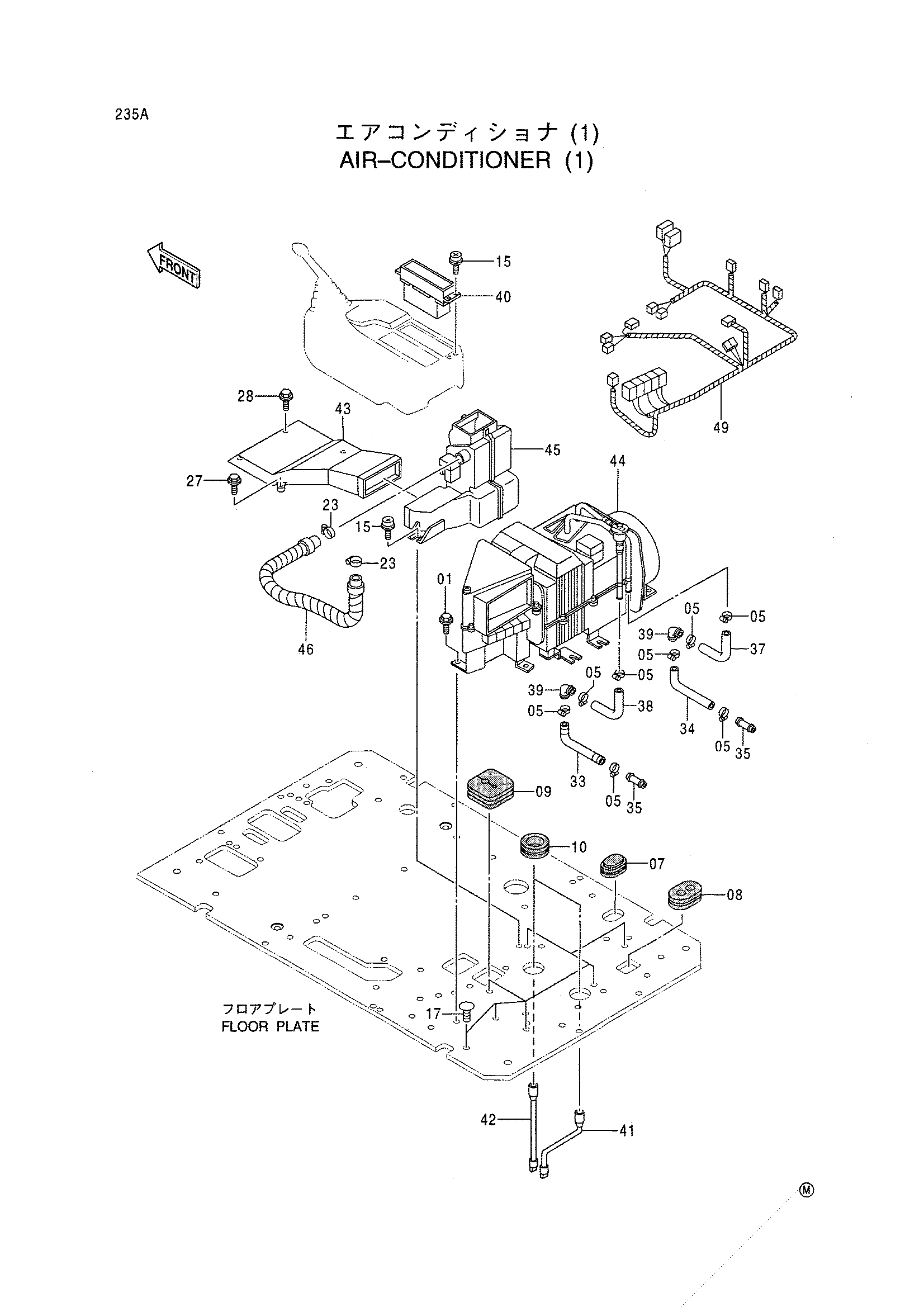

Заводская схема «Кондиционер (1)» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J021025	Болт с шайбой	11
05	4514699	Хомут шланга	8
07	9738084	Резиновая втулка	1
08	4276794	Резиновая втулка	1
09	4351009	Резиновая втулка	1
10	4279257	Резиновая втулка	2
10	4361147	Резиновая втулка	2
10	4361147	Резиновая втулка	2
15	J460514	Винт с шайбой	4
17	4280359	Зажим	8
23	4011675	Хомут шланга	2
27	J020820	Болт с шайбой	2
28	J050820	Болт с шайбой	2
33	4366623	Водяной шланг	1
34	4344638	Водяной шланг	1
35	4341800	Трубка	2
37	4373440	Водяной шланг	1
38	4373430	Водяной шланг	1
39	4376262 замена: 4394036	Соединение трубка	2
39	4376262	Соединение трубка	2
39	4376262	Соединение трубка	2
39	4376262	Соединение трубка	2
39	4394036	Соединение трубка	2
39	4394036	Соединение трубка	2
39	4394036	Соединение трубка	2
39	4394036	Соединение трубка	2
40	4361106	Контроллер	1
40	4361106	Контроллер	1
40	4361106	Контроллер	1
40	4361106	Контроллер	1
40	4361106	Контроллер	1
40	4405812	Контроллер	1
40	4405812	Контроллер	1
40	4405812	Контроллер	1
40	4405812	Контроллер	1
40	4405812	Контроллер	1
40	4405812	Контроллер	1
41	4375370	Шланг	1
42	4251897	Шланг	1
43	4350243	Воздуховод	1
44	4375485	Блок	1
44	4375485	Блок	1
44	4375485	Блок	1
44	4375485	Блок	1
44	4375485	Блок	1
44	4413918	Блок	1
44	4413918	Блок	1
44	4413918	Блок	1
44	4413918	Блок	1
44	4413918	Блок	1
44	4413918	Блок	1
45	4361107	Короб	1
46	4377169	Шланг	1
49	2041635	Жгут проводов	1
49	2041635	Жгут проводов	1
49	2041635	Жгут проводов	1
49	2041635	Жгут проводов	1
49	2041635	Жгут проводов	1
49	2041635	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
