Скальный ковш 2.3 <JIS94> — HITACHI EX550-5 JPN

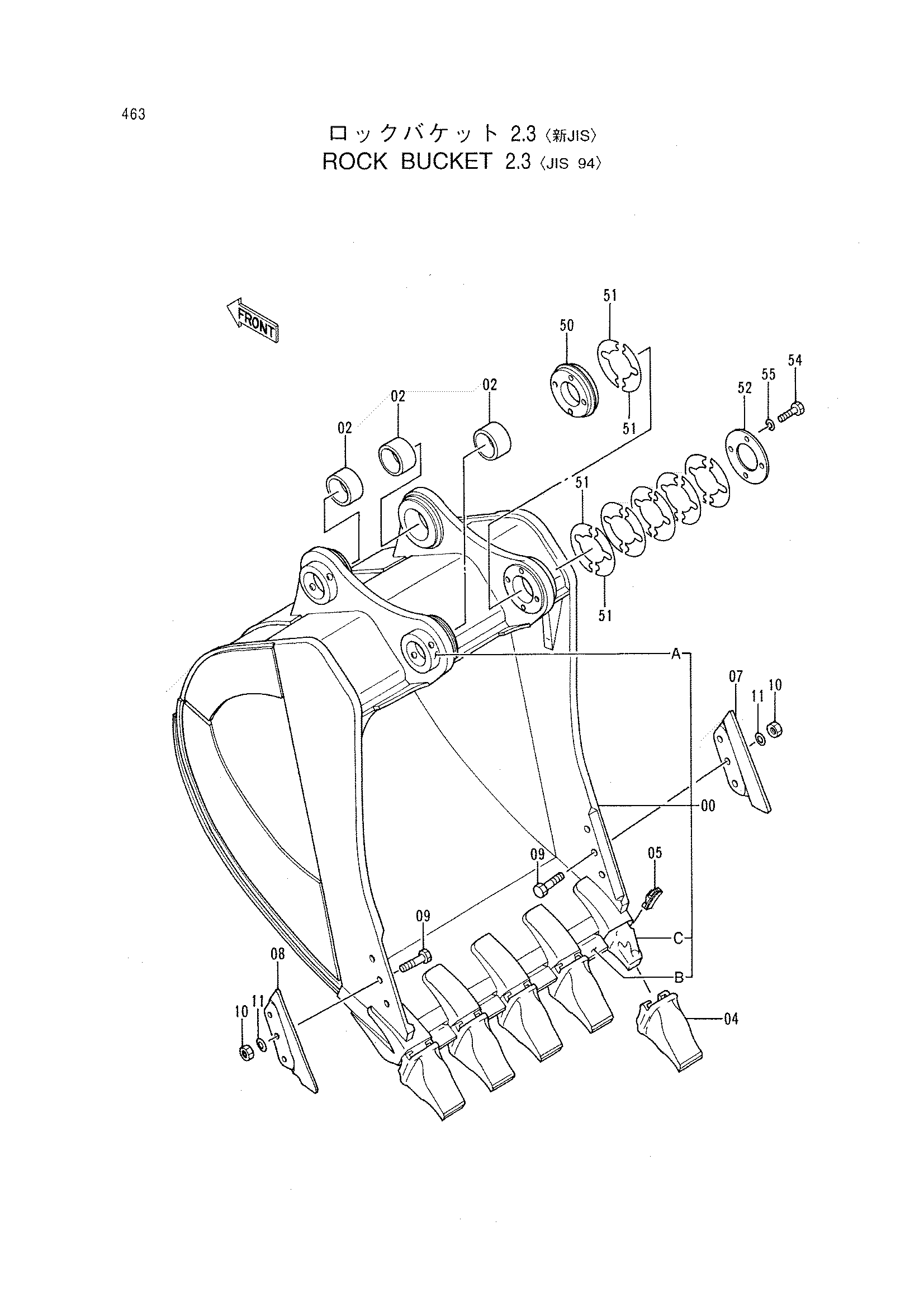

Заводская схема «Скальный ковш 2.3 <JIS94>» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9114688 | Скальный ковш | 1 | |
| 00 | 6012867 | Ковш | 1 |
| 00A | 4295642 | Ограничитель | 2 |
| 00B | 4257065 | Кожух | 4 |
| 00C | 4350767 | Адаптер зуба | 5 |
| 02 | 4295980 | Втулка | 3 |
| 04 | 4350780 | Коронка зуба | 5 |
| 05 | 4350782 | Стопорный палец | 5 |
| 07 | 4286933 | Кожух | 1 |
| 08 | 4286934 | Кожух | 1 |
| 09 | J932785 | Болт | 6 |
| 10 | J951027 | Гайка | 6 |
| 11 | 4085857 | Шайба | 6 |
| 50 | 3057018 | Бобышка | 1 |
| 51 | 4296077 | Регулировочная шайба | 12 |
| 52 | 4296078 | Пластина | 1 |
| 54 | J912004 | Болт | 4 |
| 55 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
