Гусеничная рама (STD. гусеница) — HITACHI EX550-5 JPN

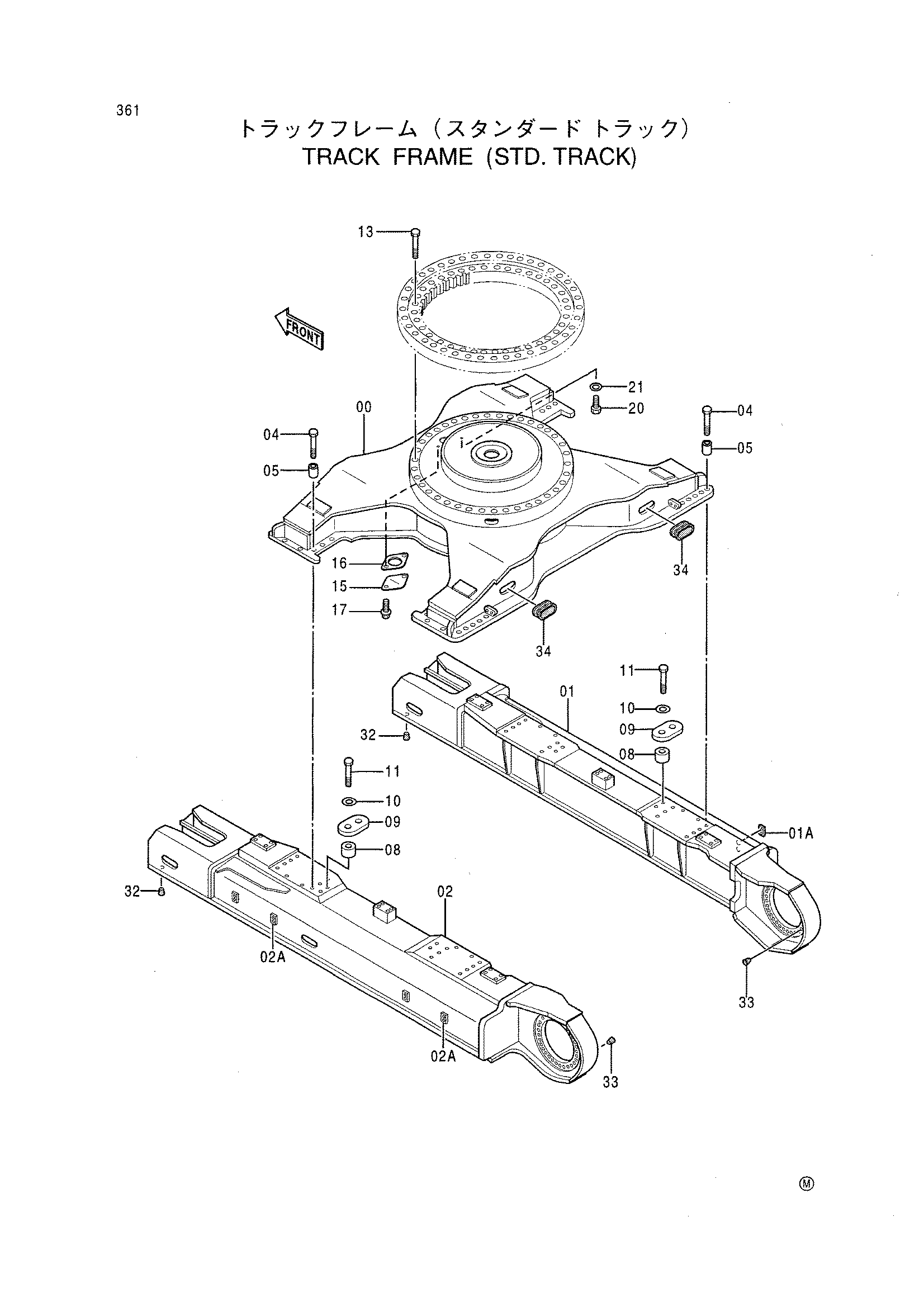

Заводская схема «Гусеничная рама (STD. гусеница)» для HITACHI EX550-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004437 | Рама трукк | 1 |
| 01 | 5005341 | Рама боковой(правый) | 1 |
| 01A | 4219513 | Седло винта | 4 |
| 02 | 5005343 | Рама боковой(левый) | 1 |
| 02A | 4219513 | Седло винта | 4 |
| 04 | J833310 | Болт | 36 |
| 05 | 4320218 | Проставка | 36 |
| 08 | 4317157 | Проставка | 8 |
| 09 | 4269566 | Стопорная пластина | 4 |
| 10 | 4083438 | Шайба | 8 |
| 11 | J833306 | Болт | 8 |
| 13 | J833011 | Болт | 36 |
| 15 | 4013896 | Крышка | 1 |
| 16 | 4244172 | Манжета | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 20 | J901625 | Болт | 1 |
| 21 | A590116 | Плоская шайба | 1 |
| 32 | 456336 | Пробка | 32 |
| 33 | 431578 | Пробка | 4 |
| 34 | 4268503 | Бусхиг резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
