Каталог запчастей HITACHI

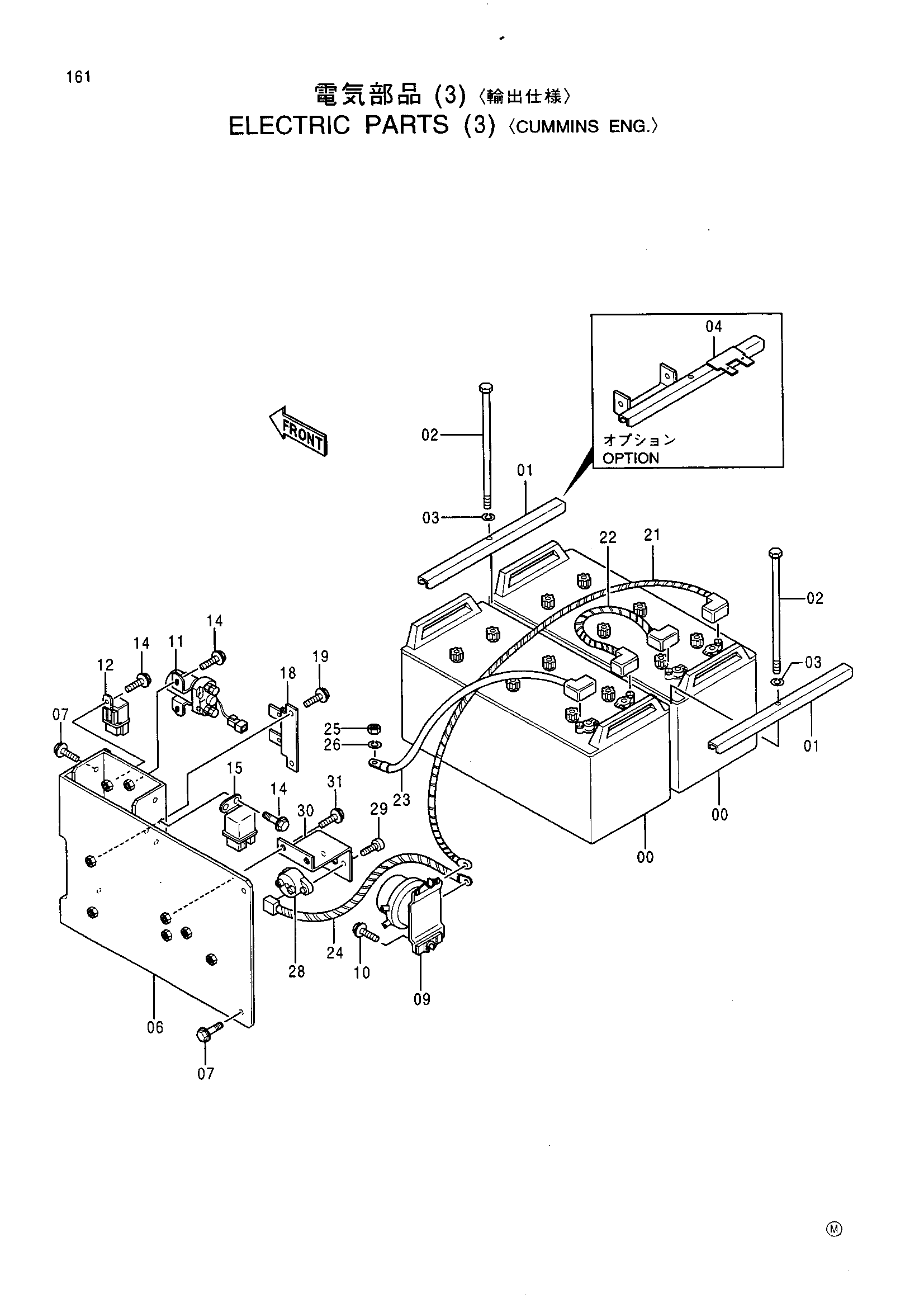

Электрооборудование (3)<CUMMINS ENG.> — HITACHI EX550
Заводская схема «Электрооборудование (3)<CUMMINS ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | 8053763 | Опора<лубрикатор> | 1 |
| 06 | 7029947 | Кронштейн | 1 |
| 07 | J031230 | Болт с шайбой | 4 |
| 09 | 4031771 | Реле аккумулятор | 1 |
| 10 | J020820 | Болт с шайбой | 2 |
| 11 | 4287277 | Реле | 1 |
| 12 | 4275750 | Реле защитный | 1 |
| 14 | J020616 | Болт с шайбой | 5 |
| 15 | 4251587 | Реле | 1 |
| 18 | 4297280 | Кронштейн | 1 |
| 19 | J020616 | Болт с шайбой | 2 |
| 21 | 4299270 | Жгут проводов провод(аккумулятор реле~аккумулятор) | 1 |
| 22 | 4294694 | Жгут проводов провод(аккумулятор~аккумулятор) | 1 |
| 23 | 4299267 | Жгут проводов провод(аккумулятор~рама масса) | 1 |
| 24 | 4353746 | Жгут проводов | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 28 | 4221047 | Выключатель гидромолот | 1 |
| 29 | 4221280 | Винт | 2 |
| 30 | 4275239 | Кронштейн | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
