Гусеничная цепь 750G (LC гусеница) — HITACHI EX550

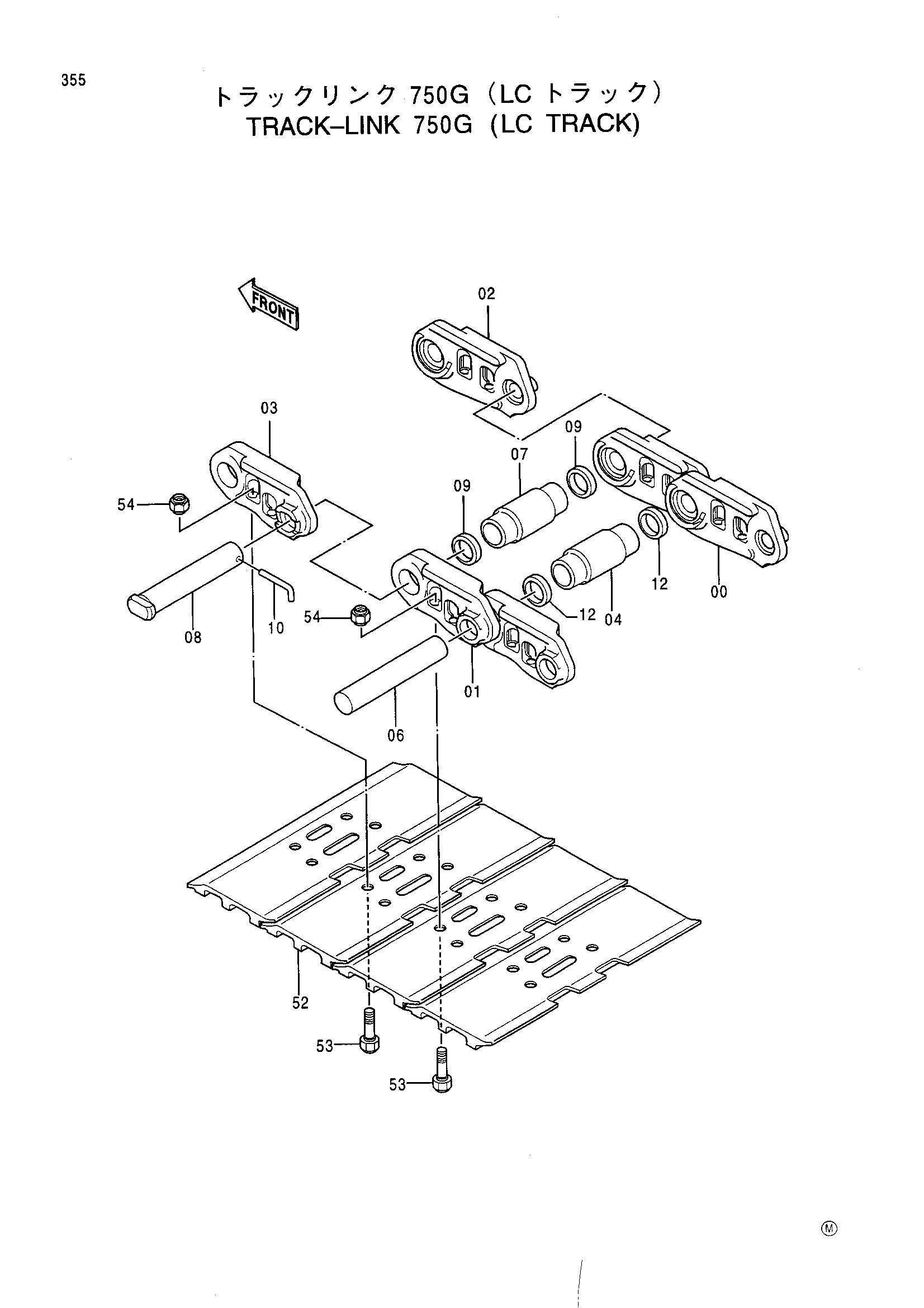

Заводская схема «Гусеничная цепь 750G (LC гусеница)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9140957 | Гусеничная цепь в сборе | 2 | |
| 00 | 4295788 | Гусеничная цепь (правый) | 51 |
| 00-12 | 9137494 | Гусеничная цепь в сборе | 1 |
| 01 | 4295789 | Гусеничная цепь (левый) | 51 |
| 02 | 4295790 | Гусеничная цепь M (правый) | 1 |
| 03 | 4295791 | Гусеничная цепь M (левый) | 1 |
| 04 | 4295792 | Втулка гусеница | 51 |
| 06 | 4326065 | Палец тяга | 51 |
| 07 | 4295795 | Соединительная втулка | 1 |
| 08 | 4326066 | Соединительный палец | 1 |
| 09 | 4512403 | Втулка | 2 |
| 10 | 4037584 | Палец | 1 |
| 12 | 4295798 | Уплотнение | 102 |
| 52 | 4295787 | Башмак | 52 |
| 53 | 4295784 | Болт башмак | 208 |
| 54 | 4295785 | Гайка | 208 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
