Гидроцилиндр стрелы (правый) — HITACHI EX550

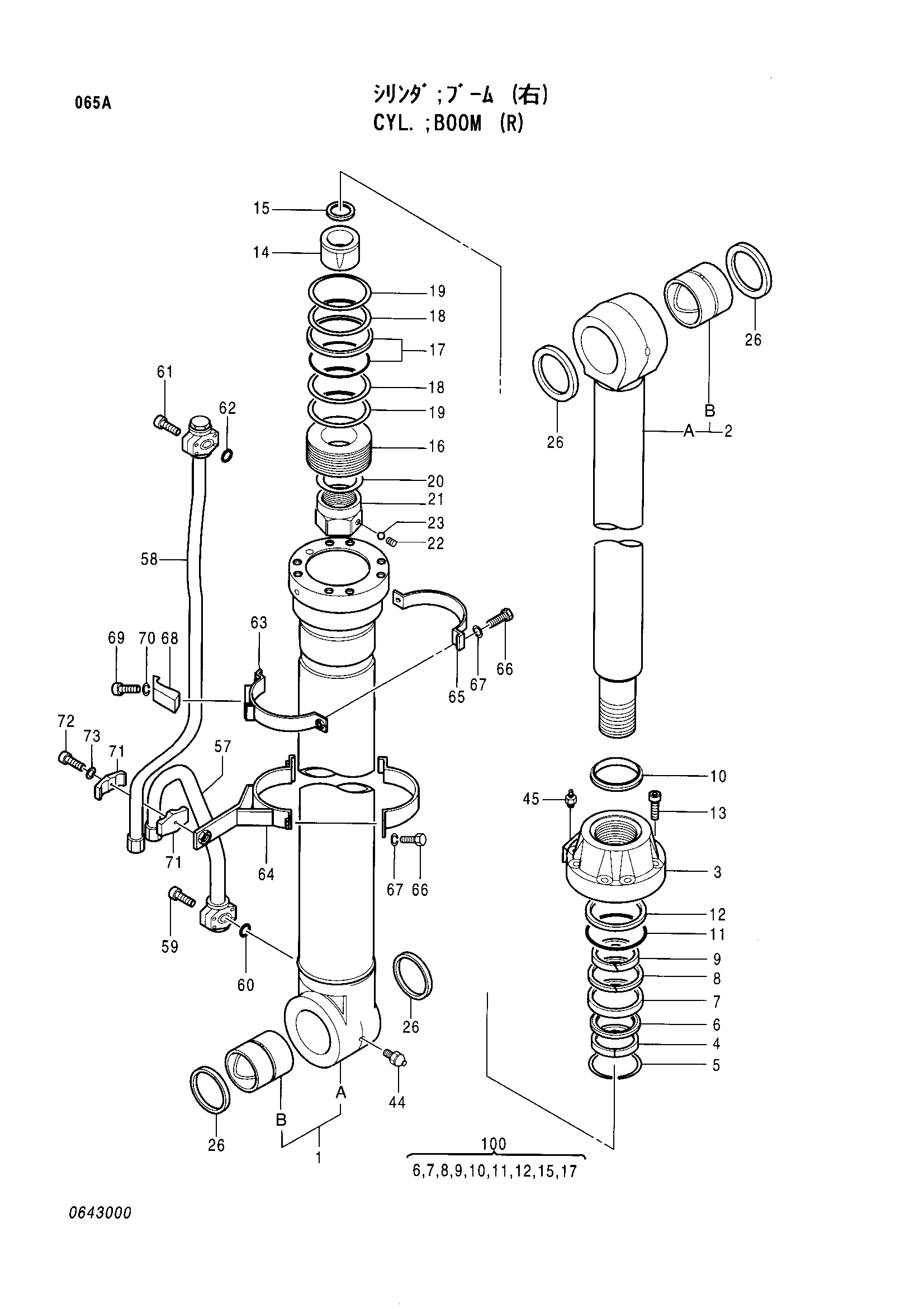

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4309332 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-45 | 4354802 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0643001 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0643002 | Втулка пальца | 1 |
| 2 | 0643003 | Шток поршня в сборе | 1 |
| 2B | 0643004 | Втулка пальца | 1 |
| 3 | 0643005 | Головка гидроцилиндра | 1 |
| 4 | 0643006 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0643007 | Кольцо | 1 |
| 7 | 0643008 | U-образная манжета | 1 |
| 8 | 0643009 | Опорное кольцо | 1 |
| 9 | 0643010 | Направляющее кольцо | 1 |
| 10 | 0643011 | Грязесъёмное кольцо | 1 |
| 11 | A811170 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0417606 | Болт с внутренним шестигранником | 8 |
| 14 | 0643012 | Амортизирующий подшипник | 1 |
| 15 | 0643013 | Уплотнение амортизатор | 1 |
| 16 | 0643014 | Поршень | 1 |
| 17 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 18 | 0643015 | Направляющее кольцо | 2 |
| 19 | 0332708 | Направляющее кольцо | 2 |
| 20 | 0353010 | Регулировочная шайба | 1 |
| 21 | 0353009 | Гайка | 1 |
| 22 | 0353012 | Установочный винт | 1 |
| 23 | 0353011 | Стальной шарик | 1 |
| 26 | 4205000 | Пылезащитное уплотнение | 4 |
| 44 | J75481 | Пресс-маслёнка | 1 |
| 45 | 0643016 | Воздушный клапан | 1 |
| 57 | 0643017 | Трубка | 1 |
| 58 | 0643018 | Трубка | 1 |
| 59 | 0309020 | Болт с внутренним шестигранником | 4 |
| 60 | 984614 | Уплотнительное кольцо | 1 |
| 61 | 0643019 | Болт с внутренним шестигранником | 4 |
| 62 | 955612 | Уплотнительное кольцо | 1 |
| 63 | 0643020 | Лента | 1 |
| 64 | 0643021 | Лента | 1 |
| 65 | 0417613 | Лента | 2 |
| 66 | 0408815 | Болт | 4 |
| 67 | 0325913 | Шайба | 4 |
| 68 | 0309219 | Хомут трубки | 1 |
| 69 | 0237417 | Болт | 1 |
| 70 | 0208516 | Пружинная шайба | 1 |
| 71 | 0236915 | Держатель | 2 |
| 72 | 0236916 | Болт | 1 |
| 73 | A590914 | Пружинная шайба | 1 |
| 100 | 4348853 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
