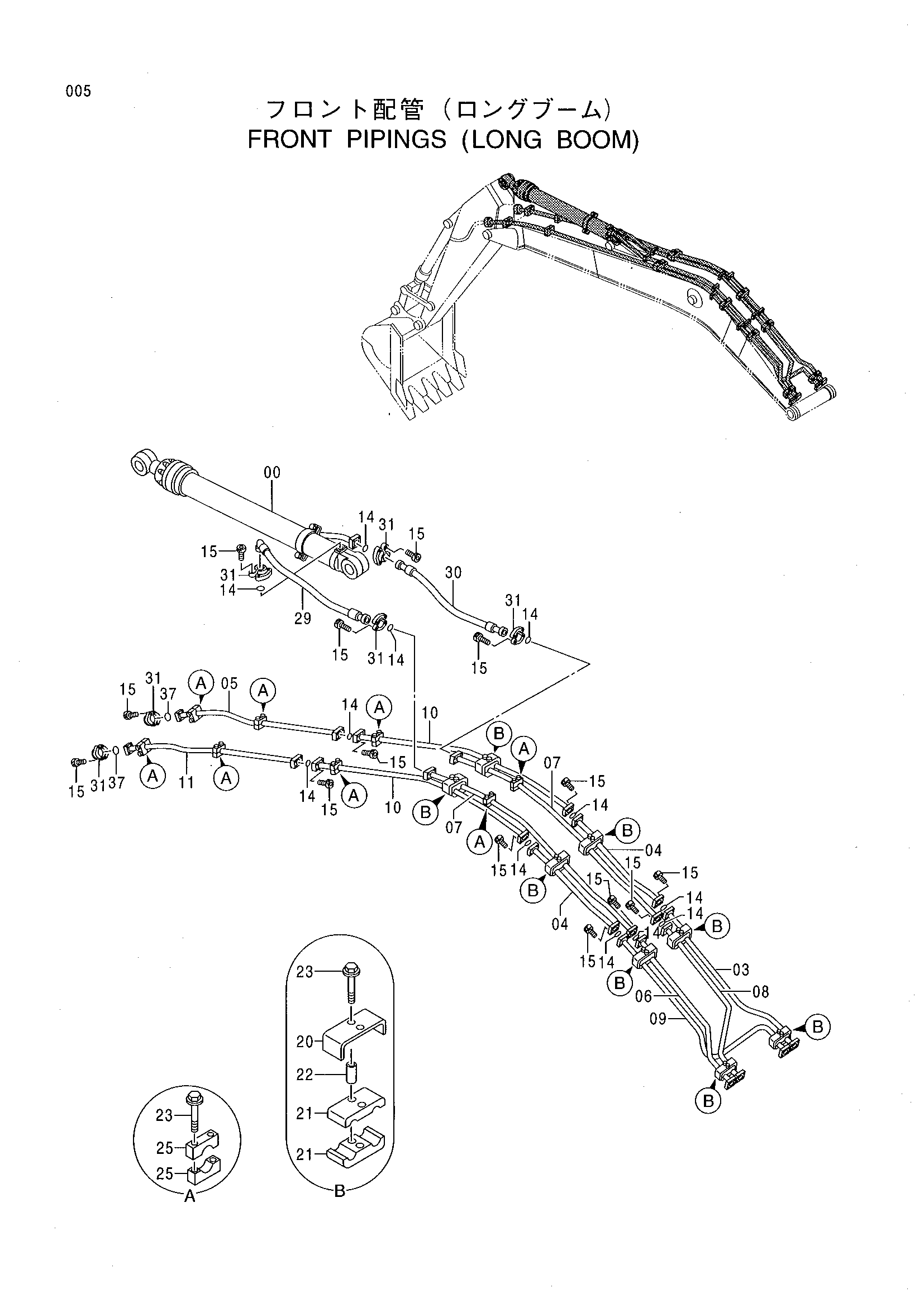

Передний трубопроводы (удлинённый стрела) — HITACHI EX550
Заводская схема «Передний трубопроводы (удлинённый стрела)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4309334 | Гидроцилиндр рукояти | 1 |
| 03 | 8053777 | Трубка | 1 |
| 04 | 8065384 | Трубка | 2 |
| 05 | 8053779 | Трубка | 1 |
| 06 | 8055772 | Трубка | 1 |
| 07 | 8065386 | Трубка | 2 |
| 08 | 8055773 | Трубка | 1 |
| 09 | 8055774 | Трубка | 1 |
| 10 | 8065385 | Трубка | 2 |
| 11 | 8053772 | Трубка | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 12 |
| 15 | M341450 | Болт с внутренним шестигранником | 56 |
| 20 | 4304481 | Хомут трубки | 8 |
| 21 | 4337125 | Хомут | 16 |
| 22 | 4304539 | Проставка | 16 |
| 23 | J011285 | Болт с шайбой | 32 |
| 25 | 4334364 | Хомут трубки | 16 |
| 29 | 4326463 | Шланг | 1 |
| 30 | 4326464 | Шланг | 1 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
