Пилотный трубопроводы (6-2) — HITACHI EX550

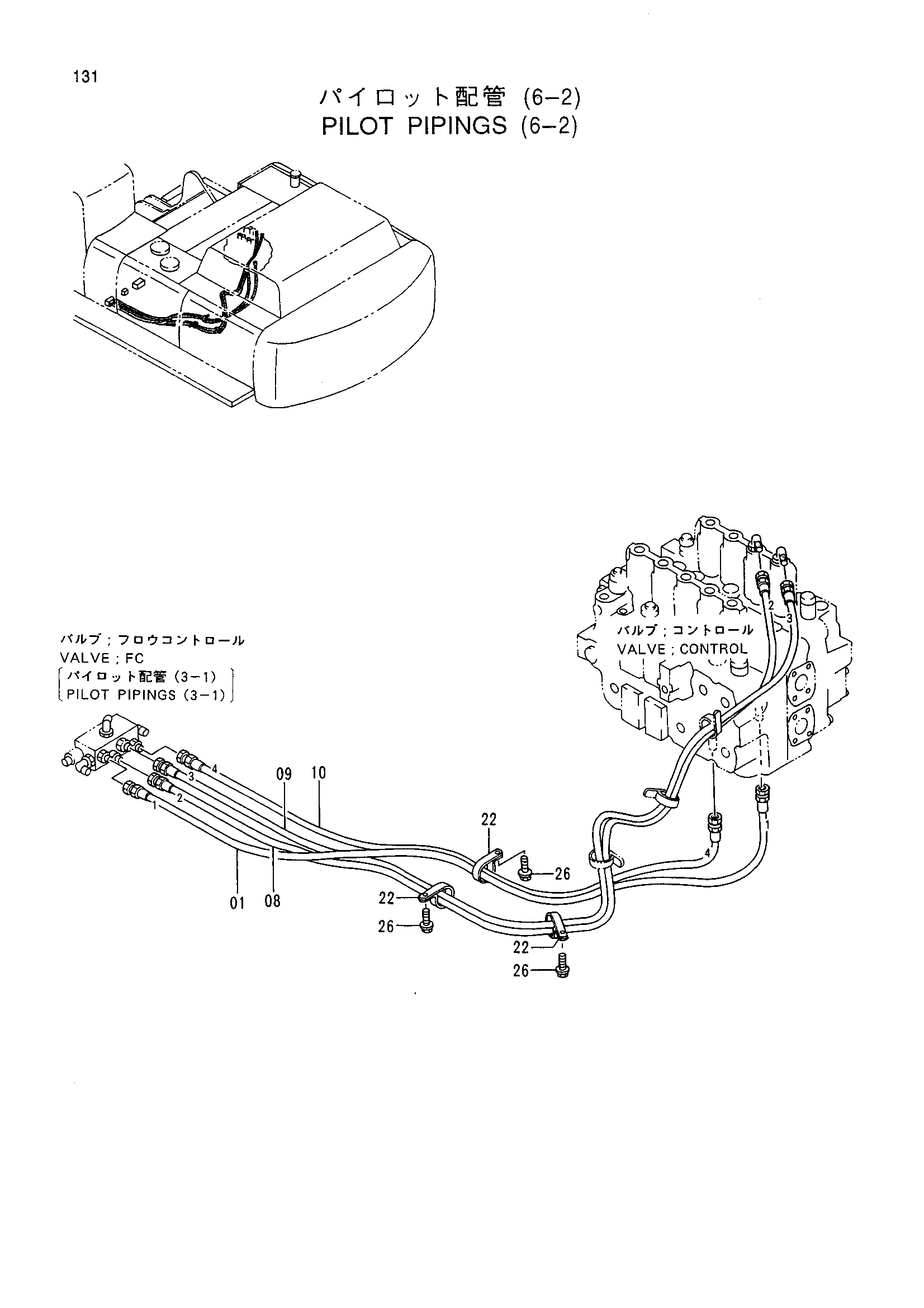

Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4343403 замена: 4367014 | Нейлоновый шланг (1) | 1 |
| 01 | 4343403 | Нейлоновый шланг (1) | 1 |
| 01 | 4367014 | Шланг (1) | 1 |
| 01 | 4367014 | Шланг (1) | 1 |
| 08 | 4343404 замена: 4367015 | Нейлоновый шланг (2) | 1 |
| 08 | 4343404 | Нейлоновый шланг (2) | 1 |
| 08 | 4367015 | Шланг (2) | 1 |
| 08 | 4367015 | Шланг (2) | 1 |
| 09 | 4343405 замена: 4367016 | Нейлоновый шланг (3) | 1 |
| 09 | 4343405 | Нейлоновый шланг (3) | 1 |
| 09 | 4367016 | Шланг (3) | 1 |
| 09 | 4367016 | Шланг (3) | 1 |
| 10 | 4343406 замена: 4367017 | Нейлоновый шланг (4) | 1 |
| 10 | 4343406 | Нейлоновый шланг (4) | 1 |
| 10 | 4367017 | Шланг (4) | 1 |
| 10 | 4367017 | Шланг (4) | 1 |
| 22 | 4190265 | Зажим | 3 |
| 26 | J011025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
