Удлинённый рукоять 5.2M — HITACHI EX550

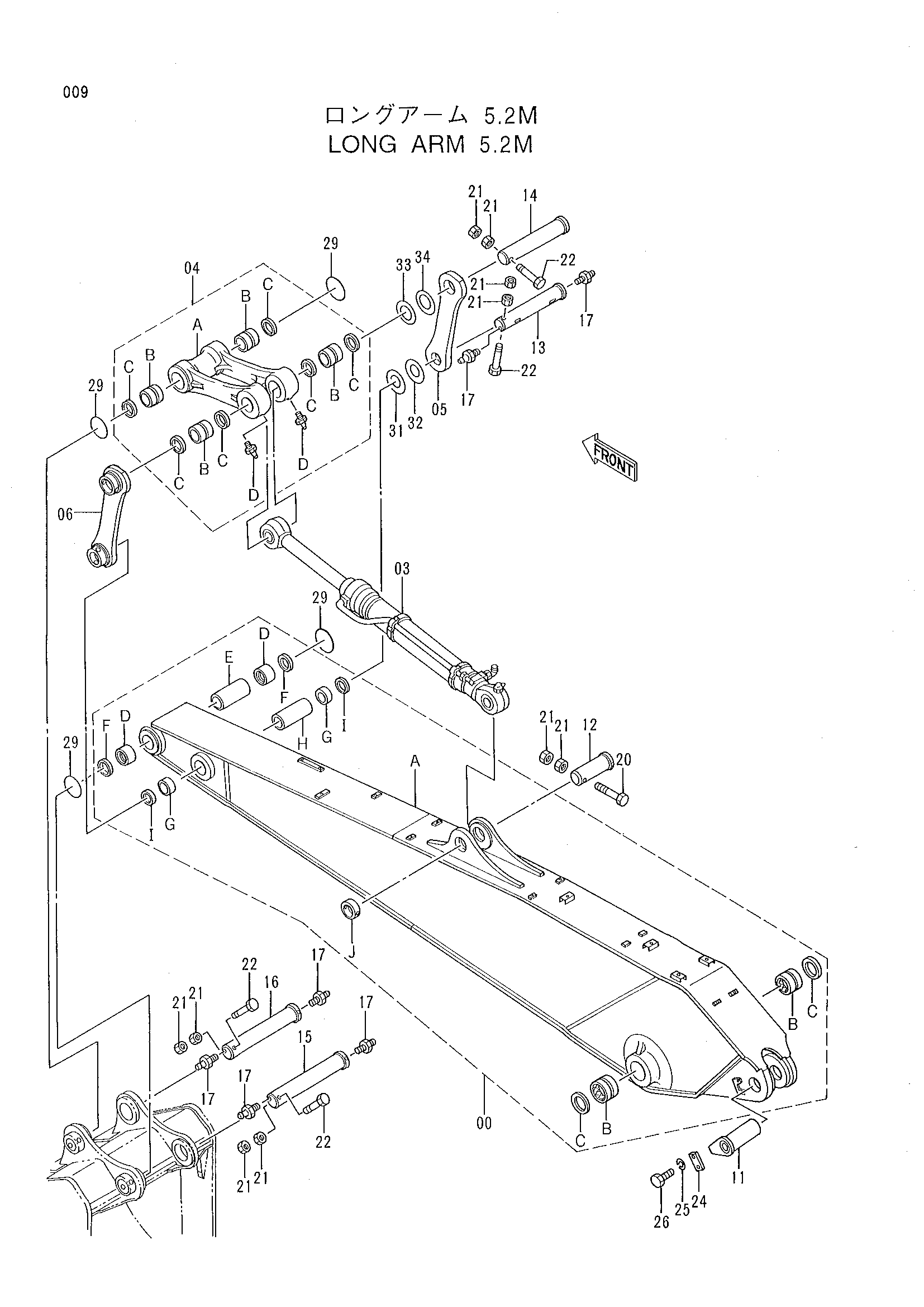

Заводская схема «Удлинённый рукоять 5.2M» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9152185 | Рукоять в сборе | 1 |
| 00A | 5005108 | Рукоять удлинённый | 1 |
| 00B | 3060580 | Втулка | 2 |
| 00C | 4251767 | Пылезащитное уплотнение | 2 |
| 00D | 3055206 | Втулка | 2 |
| 00E | 4334123 | Проставка | 1 |
| 00F | 4251212 | Пылезащитное уплотнение | 2 |
| 00G | 3026075 | Втулка | 2 |
| 00H | 4334124 | Проставка | 1 |
| 00I | 4074008 | Пылезащитное уплотнение | 2 |
| 00J | 4143531 | Ограничитель | 1 |
| 03 | 4352759 | Гидроцилиндр ковша | 1 |
| 04 | 9114176 | Тяга в сборе | 1 |
| 04A | 1018071 | Тяга | 1 |
| 04B | 3060476 | Втулка | 4 |
| 04C | 4083972 | Пылезащитное уплотнение | 6 |
| 04D | J75481 | Пресс-маслёнка | 2 |
| 05 | 8050176 | Тяга | 1 |
| 06 | 8050178 | Тяга | 1 |
| 11 | 8053519 | Палец | 1 |
| 12 | 3038820 | Палец | 1 |
| 13 | 3055219 | Палец | 1 |
| 14 | 3060475 | Палец | 1 |
| 15 | 3060445 | Палец | 1 |
| 16 | 3060446 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 6 |
| 20 | M222005 | Болт | 1 |
| 21 | J951020 | Гайка | 10 |
| 22 | 4276312 | Болт | 4 |
| 24 | 4122729 | Пластина | 1 |
| 25 | A590920 | Пружинная шайба | 2 |
| 26 | J912045 | Болт | 2 |
| 29 | 4288572 | Уплотнительное кольцо | 4 |
| 31 | 4134370 | Регулировочная шайба 1.0 | 1 |
| 32 | 4134371 | Регулировочная шайба 1.6 | 1 |
| 33 | 4134372 | Регулировочная шайба 1.0 | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
