Топливные трубопроводы <CUMMINS ENG.> — HITACHI EX550

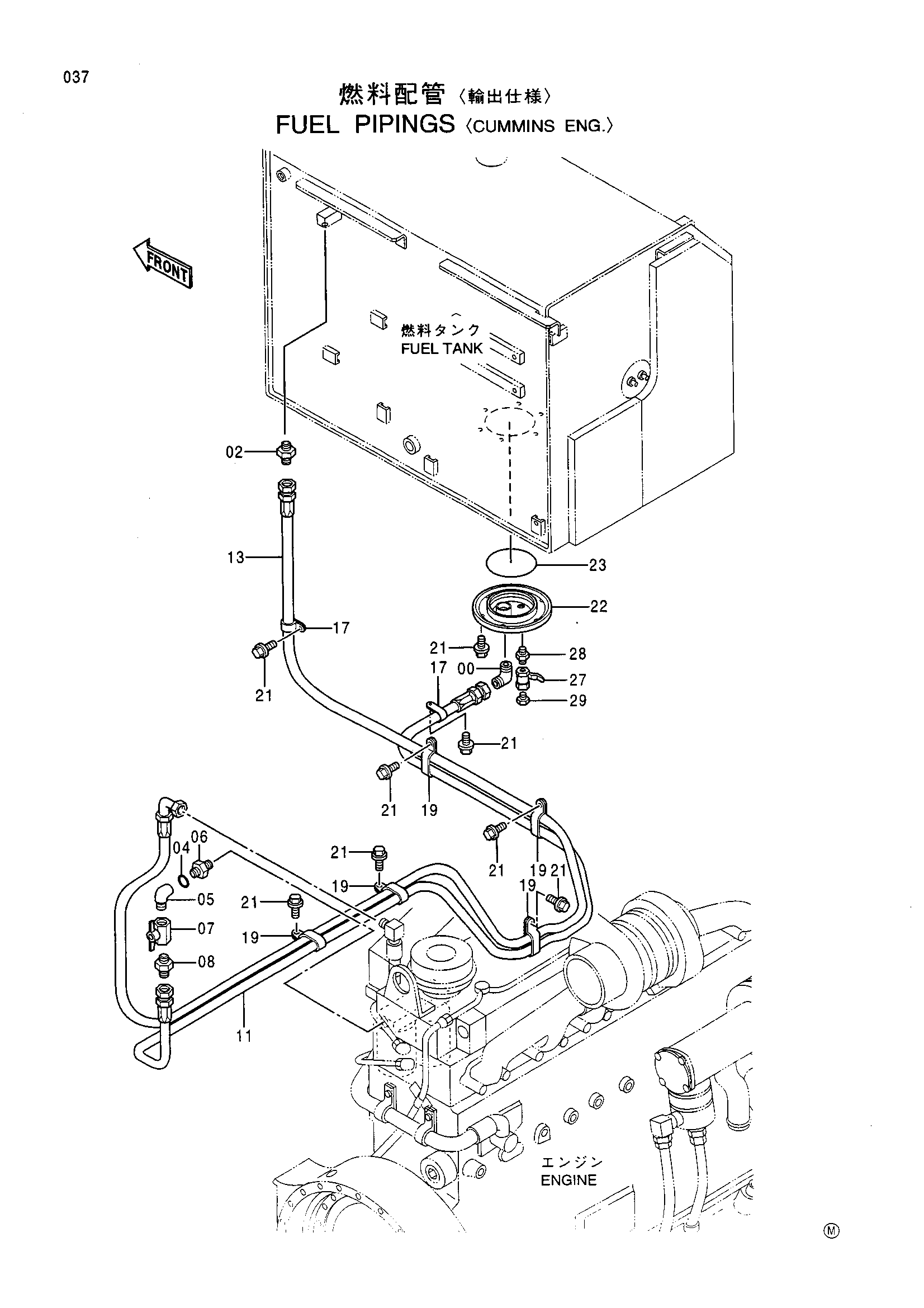

Заводская схема «Топливные трубопроводы <CUMMINS ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187486 | Угловой штуцер | 1 |
| 02 | 4187487 | Адаптер | 1 |
| 04 | R26906R | Уплотнительное кольцо | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4112159 замена: 4366569 | Адаптер | 1 |
| 06 | 4366569 | Адаптер | 1 |
| 07 | 4203434 | Шаровой клапан | 1 |
| 08 | 4269770 замена: 4320866 | Адаптер | 1 |
| 08 | 4320866 | Адаптер | 1 |
| 11 | 4357533 | Топливный шланг | 1 |
| 13 | 4357532 | Топливный шланг | 1 |
| 17 | 4190263 | Зажим | 2 |
| 19 | 4192034 | Зажим | 5 |
| 21 | J011020 | Болт с шайбой | 13 |
| 22 | 8041589 замена: 8062320 | Крышка | 1 |
| 22 | 8062320 | Крышка | 1 |
| 23 | A810160 | Уплотнительное кольцо | 1 |
| 27 | 4209782 | Шаровой клапан | 1 |
| 28 | 94-1702 | Адаптер | 1 |
| 29 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
