HD рукоять 3.5M — HITACHI EX550

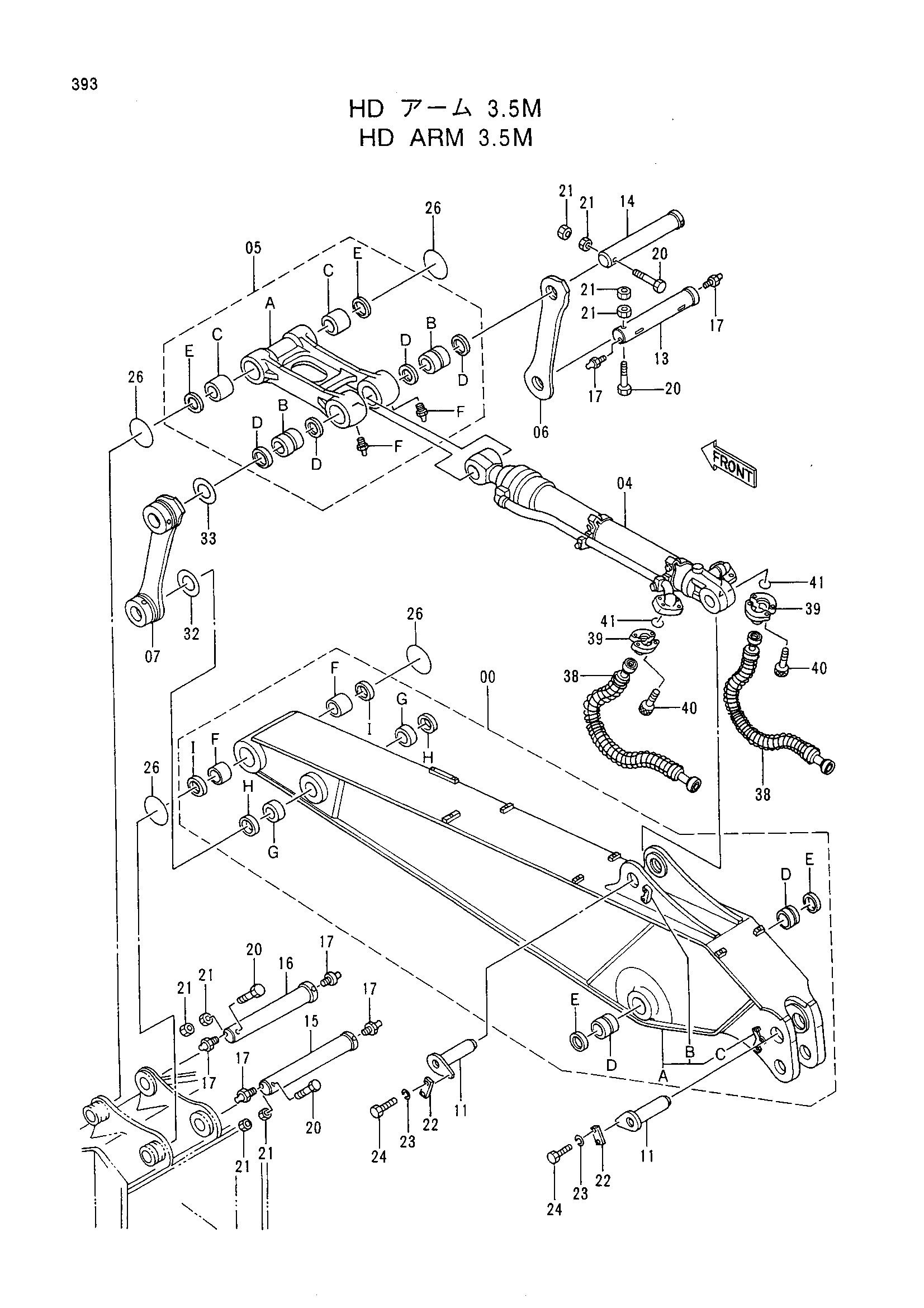

Заводская схема «HD рукоять 3.5M» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9128714 | Рукоять в сборе | 1 |
| 00A | 5004311 | Рукоять | 1 |
| 00B | 4297643 | Ограничитель | 1 |
| 00C | 4297750 | Ограничитель | 1 |
| 00D | 3060580 | Втулка | 2 |
| 00E | 4251767 | Пылезащитное уплотнение | 2 |
| 00F | 3060581 | Втулка | 2 |
| 00G | 4295981 | Втулка | 2 |
| 00H | 4251212 | Пылезащитное уплотнение | 2 |
| 00I | 4251752 | Пылезащитное уплотнение | 2 |
| 04 | 4309335 | Гидроцилиндр ковша | 1 |
| 05 | 9111926 | Тяга в сборе | 1 |
| 05A | 1017786 | Тяга | 1 |
| 05B | 3060583 | Втулка | 2 |
| 05C | 3060582 | Втулка | 2 |
| 05D | 4251767 | Пылезащитное уплотнение | 4 |
| 05E | 4251752 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 2 |
| 06 | 8049555 | Тяга | 1 |
| 07 | 8050377 | Тяга | 1 |
| 11 | 8053519 | Палец | 2 |
| 13 | 3060596 | Палец | 1 |
| 14 | 3060595 | Палец | 1 |
| 15 | 3052360 | Палец | 1 |
| 16 | 3052361 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 6 |
| 20 | 4295167 | Болт | 4 |
| 21 | J951020 | Гайка | 8 |
| 22 | 4122729 | Пластина | 2 |
| 23 | A590920 | Пружинная шайба | 4 |
| 24 | J912045 | Болт | 4 |
| 26 | 4102191 | Уплотнительное кольцо | 4 |
| 32 | 4143607 | Регулировочная шайба 1.2 | 1 |
| 33 | 4296540 | Регулировочная шайба 1.0 | 1 |
| 38 | 4311058 | Шланг | 2 |
| 39 | 4085560 | Разъёмный фланец | 4 |
| 40 | M341240 | Болт с внутренним шестигранником | 8 |
| 41 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
