Каталог запчастей HITACHI

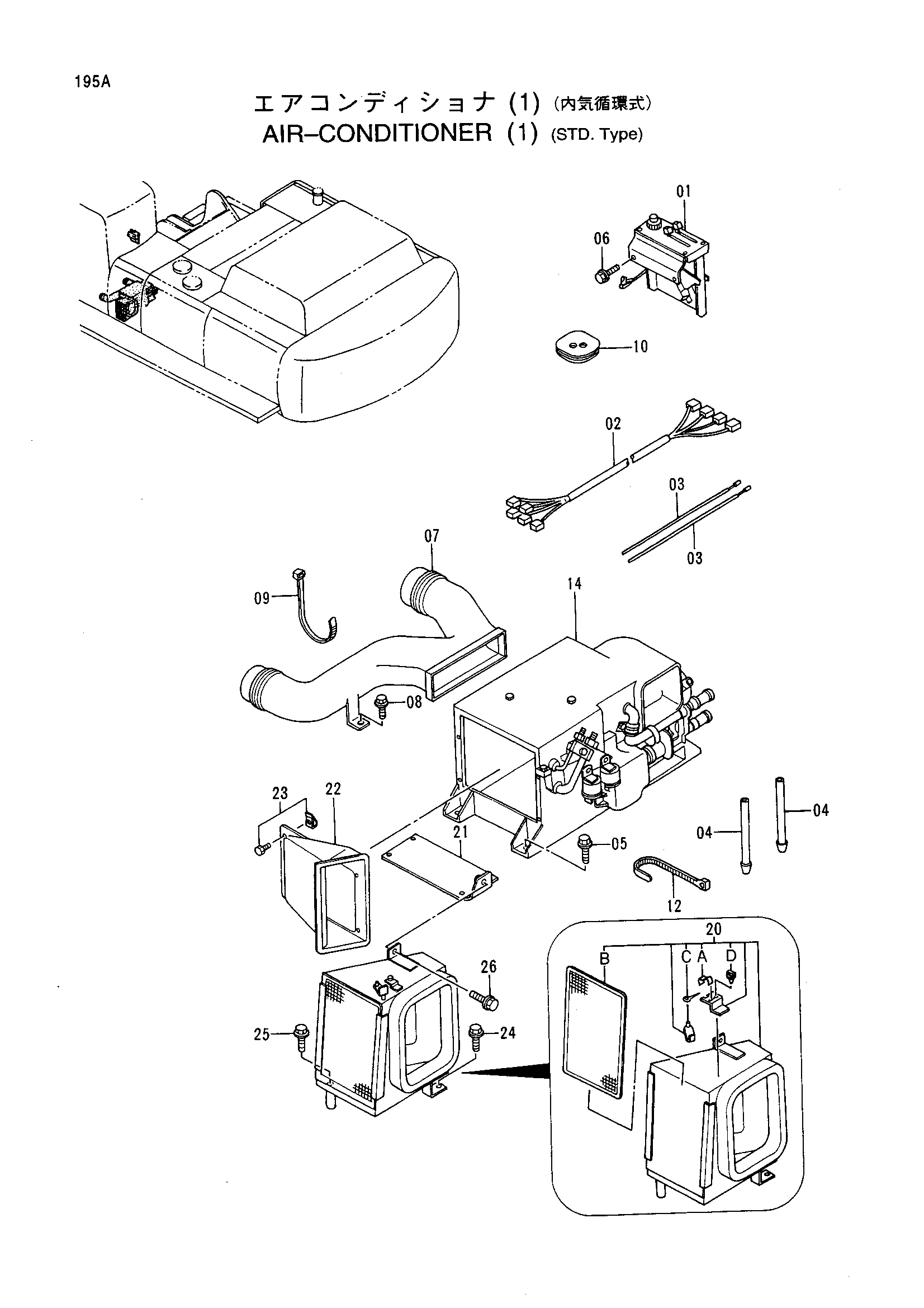

Кондиционер (1)(STD. тип) — HITACHI EX550
Заводская схема «Кондиционер (1)(STD. тип)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4281181 замена: 4360722 | Контроллер | 1 |
| 01 | 4281181 замена: 4360724 | Контроллер | 1 |
| 01 | 4281181 замена: 4360721 | Контроллер | 1 |
| 01 | 4360722 | Контроллер | 1 |
| 01 | 4360722 | Контроллер | 1 |
| 01 | 4360722 | Контроллер | 1 |
| 02 | 4281186 замена: 4360722 | Провод электрический | 1 |
| 02 | 4281186 замена: 4360724 | Провод электрический | 1 |
| 02 | 4281186 замена: 4360721 | Провод электрический | 1 |
| 02 | 4360724 | Провод электрический | 1 |
| 02 | 4360724 | Провод электрический | 1 |
| 02 | 4360724 | Провод электрический | 1 |
| 03 | 4252000 | Трос управления | 2 |
| 04 | 4251897 | Шланг | 2 |
| 05 | J021030 | Болт с шайбой | 4 |
| 06 | J010820 | Болт с шайбой | 2 |
| 07 | 4264644 | Воздуховод отопитель | 1 |
| 08 | J021030 | Болт с шайбой | 2 |
| 09 | 4504491 | Хомут шланга | 2 |
| 10 | 4205082 | Резиновая втулка | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 4347610 замена: 4360722 | Аиркон блок | 1 |
| 14 | 4347610 замена: 4360724 | Аиркон блок | 1 |
| 14 | 4347610 замена: 4360721 | Аиркон блок | 1 |
| 14 | 4360721 | Аиркон блок | 1 |
| 14 | 4360721 | Аиркон блок | 1 |
| 14 | 4360721 | Аиркон блок | 1 |
| 20 | 4354347 | Короб | 1 |
| 20 | 4354347 | Короб | 1 |
| 20 | 4354347 | Короб | 1 |
| 20A | 4362307 | Хомут | 1 |
| 20A | 4362307 | Хомут | 1 |
| 20A | 4362307 | Хомут | 1 |
| 20B | 4362308 | Фильтр воздушный | 1 |
| 20B | 4362308 | Фильтр воздушный | 1 |
| 20B | 4362308 | Фильтр воздушный | 1 |
| 20C | 4362309 | Вал | 1 |
| 20C | 4362309 | Вал | 1 |
| 20C | 4362309 | Вал | 1 |
| 20D | 4362310 | Хомут | 1 |
| 20D | 4362310 | Хомут | 1 |
| 20D | 4362310 | Хомут | 1 |
| 21 | 8061992 | Кронштейн | 1 |
| 21 | 8061992 | Кронштейн | 1 |
| 21 | 8061992 | Кронштейн | 1 |
| 22 | 4344079 | Воздуховод | 1 |
| 22 | 4344079 | Воздуховод | 1 |
| 22 | 4344079 | Воздуховод | 1 |
| 23 | 4344081 | Держатель | 1 |
| 23 | 4344081 | Держатель | 1 |
| 23 | 4344081 | Держатель | 1 |
| 24 | J011030 | Болт с шайбой | 1 |
| 24 | J011030 | Болт с шайбой | 1 |
| 24 | J011030 | Болт с шайбой | 1 |
| 25 | J021085 | Болт с шайбой | 1 |
| 25 | J021085 | Болт с шайбой | 1 |
| 25 | J021085 | Болт с шайбой | 1 |
| 26 | J020816 | Болт с шайбой | 1 |
| 26 | J020816 | Болт с шайбой | 1 |
| 26 | J020816 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
