Аккумулятор крышка — HITACHI EX550

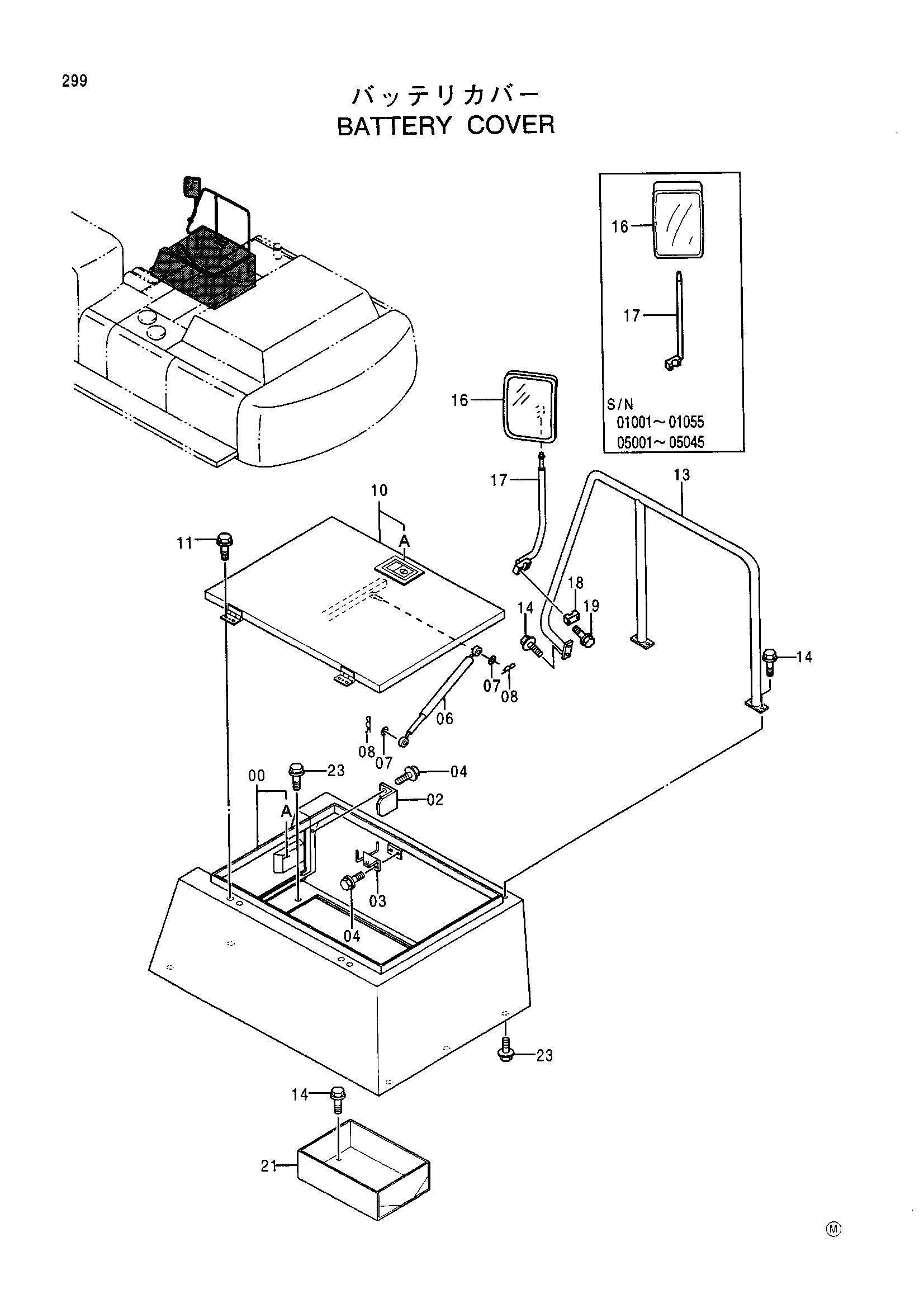

Заводская схема «Аккумулятор крышка» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003579 | Крышка | 1 |
| 00A | 4354011 замена: 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 00A | 4361768 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 02 | 4224236 | Ограничитель | 1 |
| 03 | 4224237 | Ограничитель | 1 |
| 04 | J021225 | Болт с шайбой | 4 |
| 06 | 4188366 | Стойка | 1 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | 4022697 | Стопорный палец | 2 |
| 10 | 7025752 | Крышка | 1 |
| 10A | 4354011 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 11 | J011020 | Болт с шайбой | 4 |
| 13 | 7028973 | Поручень | 1 |
| 14 | J011225 | Болт с шайбой | 6 |
| 16 | 4165676 замена: 4340845 | Зеркало | 1 |
| 16 | 4165676 замена: 8060675 | Зеркало | 1 |
| 16 | 4340845 | Зеркало | 1 |
| 16 | 4340845 | Зеркало | 1 |
| 17 | 8057444 замена: 4340845 | Стойка | 1 |
| 17 | 8057444 замена: 8060675 | Стойка | 1 |
| 17 | 8060675 | Стойка | 1 |
| 17 | 8060675 | Стойка | 1 |
| 18 | 4201441 | Хомут | 1 |
| 19 | J010845 | Болт с шайбой | 2 |
| 21 | 8053492 | Ящик для инструментов | 1 |
| 23 | J031235 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
