Крышка (1)<со встроенной защитой оператора> — HITACHI EX550

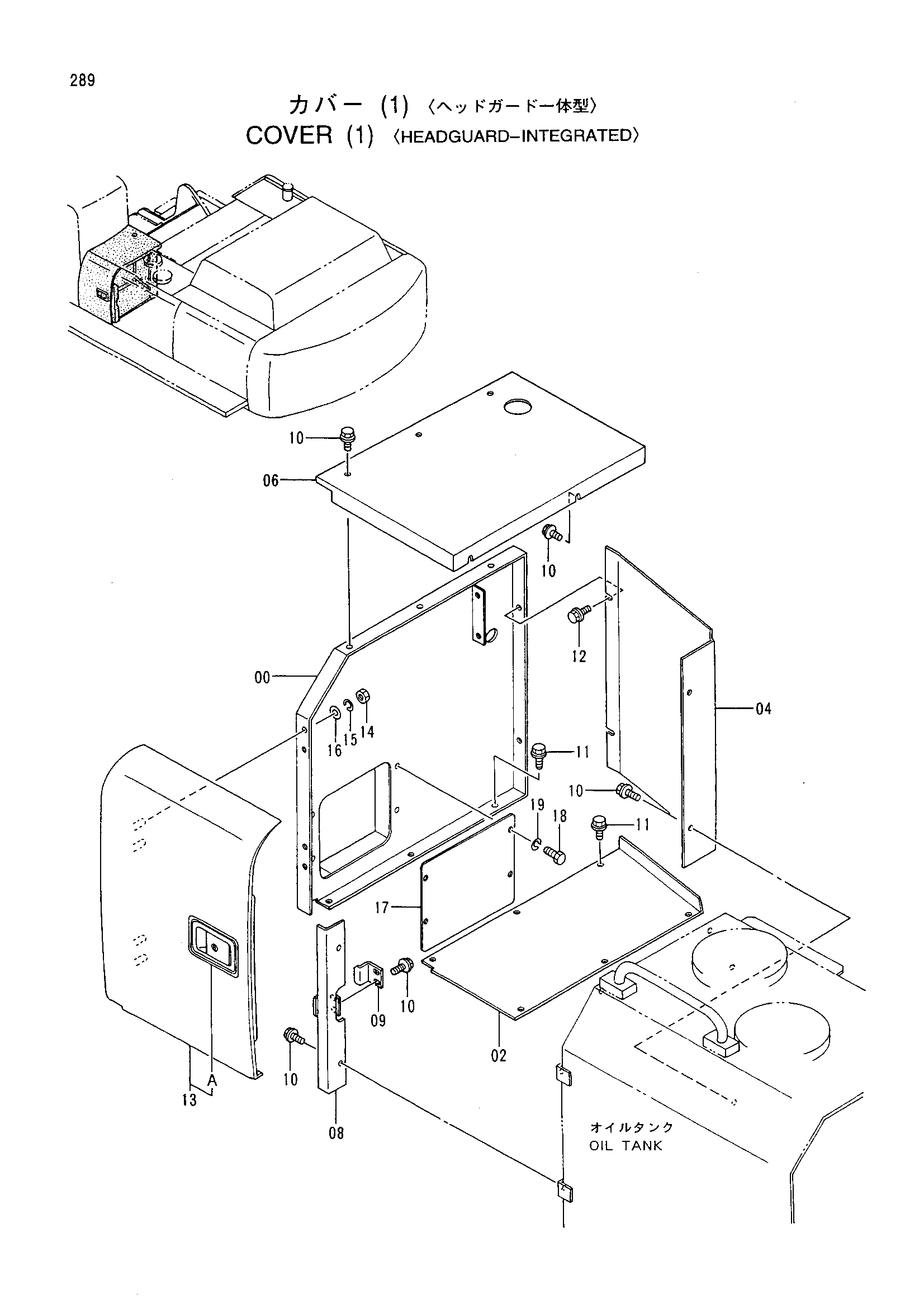

Заводская схема «Крышка (1)<со встроенной защитой оператора>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025609 | Крышка | 1 |
| 02 | 3071112 | Крышка | 1 |
| 04 | 2037265 | Крышка | 1 |
| 06 | 3060240 | Крышка | 1 |
| 08 | 9738770 | Кронштейн | 1 |
| 09 | 4294076 | Ограничитель | 1 |
| 10 | J021230 | Болт с шайбой | 11 |
| 11 | J021235 | Болт с шайбой | 9 |
| 12 | J031230 | Болт с шайбой | 2 |
| 13 | 6012605 | Дверь | 1 |
| 13A | 4354012 замена: 4361637 | Дверь блокировка (2)<для детали: см. отдельный | 1 |
| 13A | 4361637 | Дверь блокировка (2)<для детали: см. отдельный | 1 |
| 14 | J950012 | Гайка | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | A590112 | Плоская шайба | 4 |
| 17 | 4350796 | Пластина | 1 |
| 18 | J900816 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
