Смазка трубопроводы (укороченный рукоять, BE рукоять) — HITACHI EX550

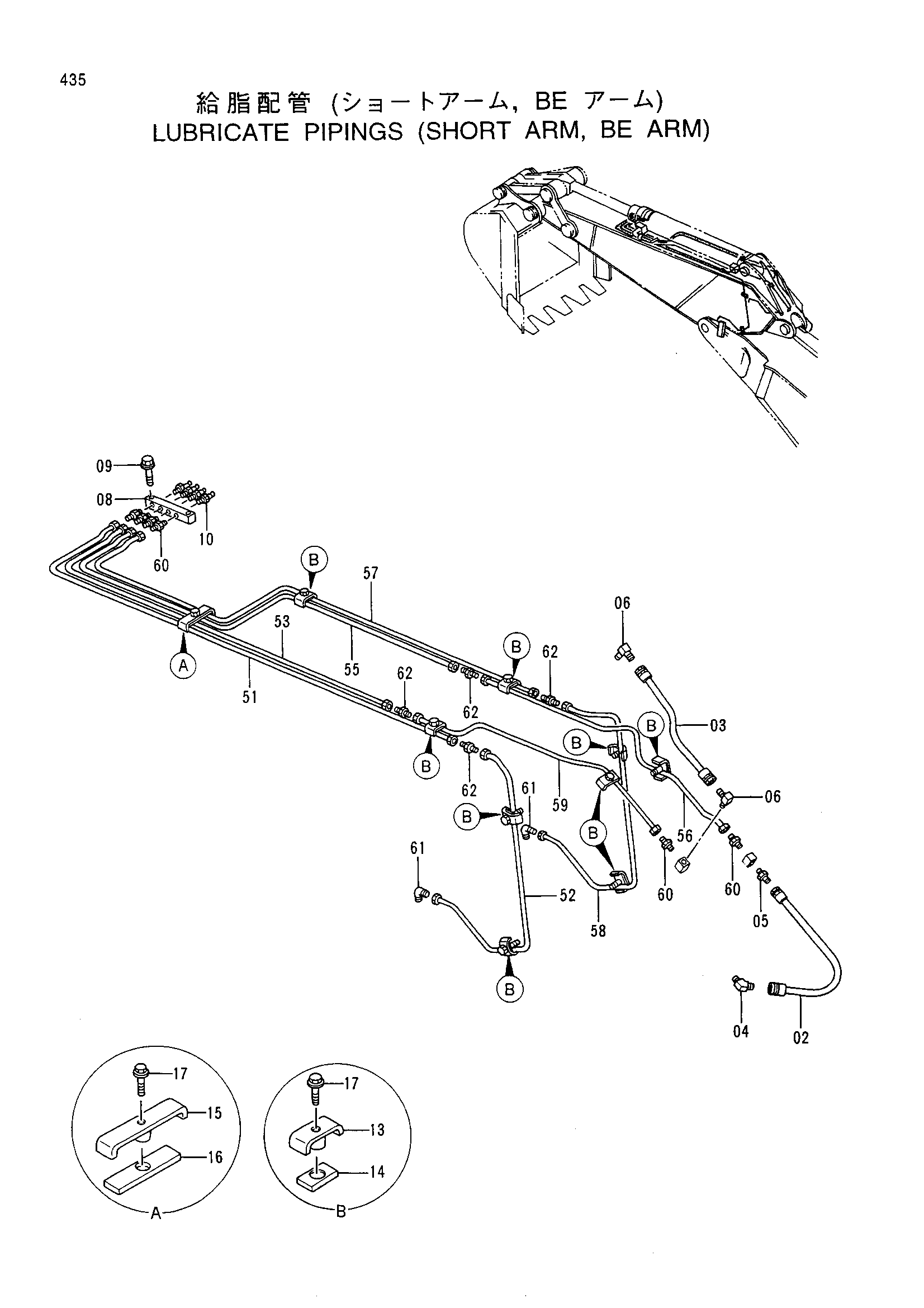

Заводская схема «Смазка трубопроводы (укороченный рукоять, BE рукоять)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157948 | Шланг | 1 |
| 03 | 4512113 | Нейлоновый шланг | 1 |
| 04 | 94-1501 | Угловой штуцер | 1 |
| 05 | 94-1301 | Адаптер | 1 |
| 06 | 94-1401 | Угловой штуцер | 2 |
| 08 | 4274903 | Блок | 1 |
| 09 | J011040 | Болт с шайбой | 2 |
| 10 | J75482 | Пресс-маслёнка | 4 |
| 13 | 9736422 | Хомут | 9 |
| 14 | 4269657 | Резиновая прокладка | 9 |
| 15 | 9736421 | Хомут | 1 |
| 16 | 4273721 | Резиновая прокладка | 1 |
| 17 | J011030 | Болт с шайбой | 10 |
| 51 | 4326743 | Трубка | 1 |
| 52 | 3068007 | Трубка | 1 |
| 53 | 4329958 | Трубка | 1 |
| 55 | 4329960 | Трубка | 1 |
| 56 | 3068008 | Трубка | 1 |
| 57 | 4326746 | Трубка | 1 |
| 58 | 3068009 | Трубка | 1 |
| 59 | 3072967 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 6 |
| 61 | 4130175 | Штуцер трубки | 2 |
| 62 | 4130192 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
