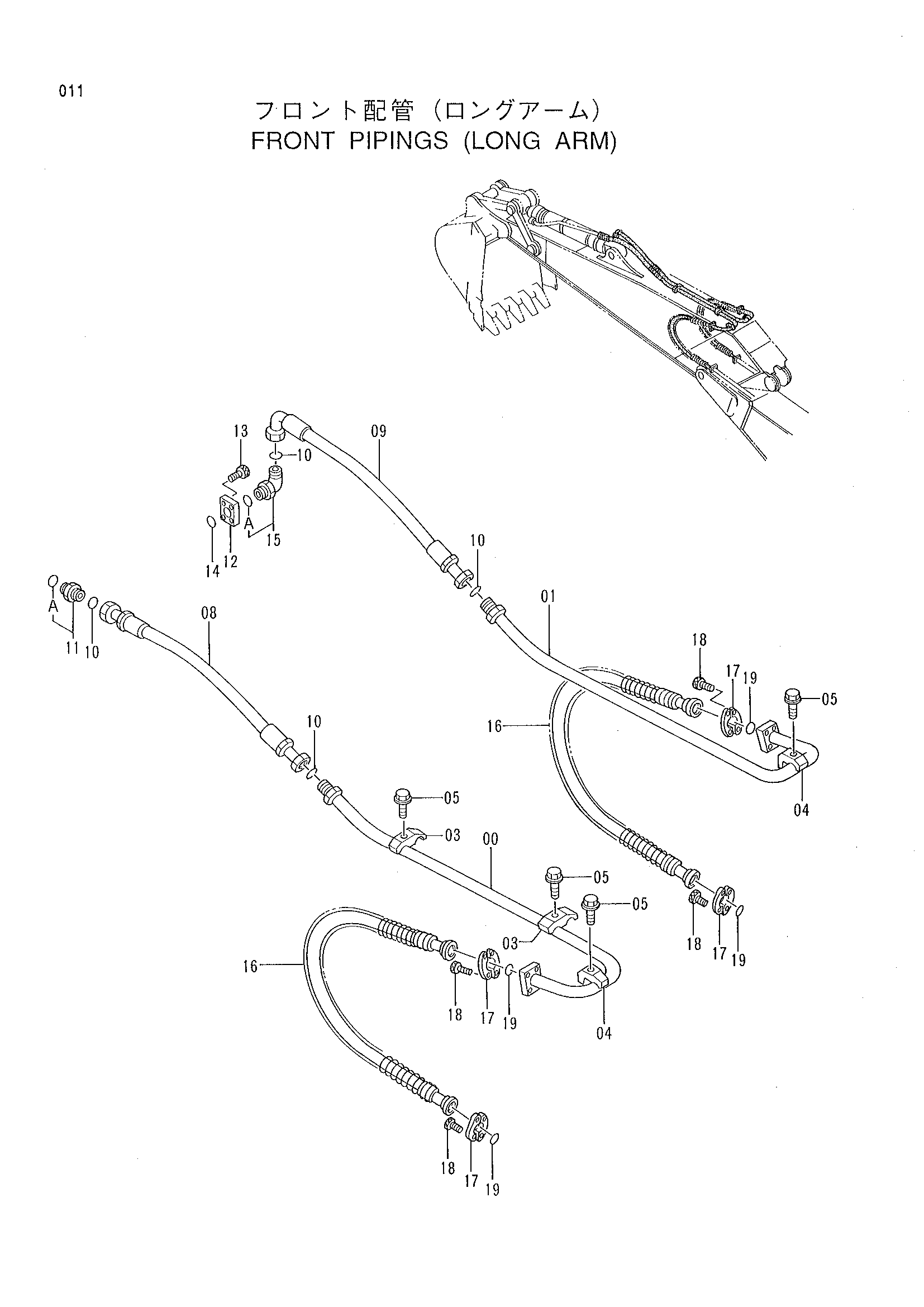

Передний трубопроводы (удлинённый рукоять) — HITACHI EX550
Заводская схема «Передний трубопроводы (удлинённый рукоять)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066332 | Трубка | 1 |
| 01 | 8066333 | Трубка | 1 |
| 03 | 4189860 | Хомут трубки | 2 |
| 04 | 4190127 | Хомут трубки | 2 |
| 05 | J011265 | Болт с шайбой | 4 |
| 08 | 4345675 | Шланг | 1 |
| 09 | 4334631 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4189535 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 3046126 | Фланец | 1 |
| 13 | M341245 | Болт с внутренним шестигранником | 4 |
| 14 | A811035 | Уплотнительное кольцо | 1 |
| 15 | 4198799 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4311058 | Шланг | 2 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | M341240 | Болт с внутренним шестигранником | 8 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
