Смазка трубопроводы (BE стрела) — HITACHI EX550

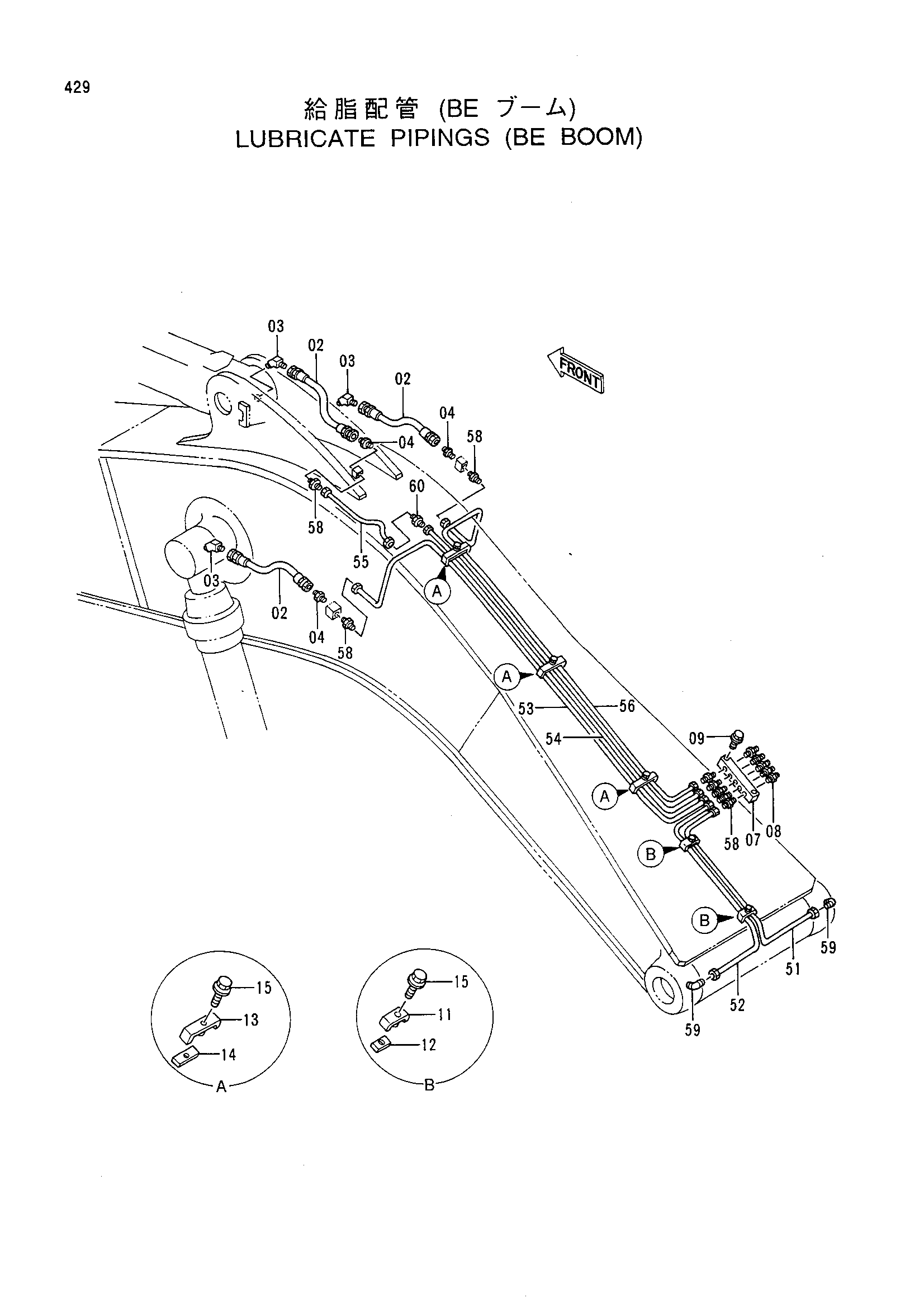

Заводская схема «Смазка трубопроводы (BE стрела)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4512113 | Нейлоновый шланг | 3 |
| 03 | 94-1501 | Угловой штуцер | 3 |
| 04 | 94-1301 | Адаптер | 3 |
| 07 | 4274903 | Блок | 1 |
| 08 | J75482 | Пресс-маслёнка | 5 |
| 09 | J011040 | Болт с шайбой | 2 |
| 11 | 9736422 | Хомут | 2 |
| 12 | 4269657 | Резиновая прокладка | 2 |
| 13 | 9736421 | Хомут | 3 |
| 14 | 4273721 | Резиновая прокладка | 3 |
| 15 | J011030 | Болт с шайбой | 5 |
| 51 | 3067412 | Трубка | 1 |
| 52 | 3067413 | Трубка | 1 |
| 53 | 3068010 | Трубка | 1 |
| 54 | 3068011 | Трубка | 1 |
| 55 | 4329972 | Трубка | 1 |
| 56 | 3068012 | Трубка | 1 |
| 58 | 4130169 | Штуцер трубки | 8 |
| 59 | 4130175 | Штуцер трубки | 2 |
| 60 | 4130192 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
