Топливные трубопроводы <MITSUBISHI ENG.> — HITACHI EX550

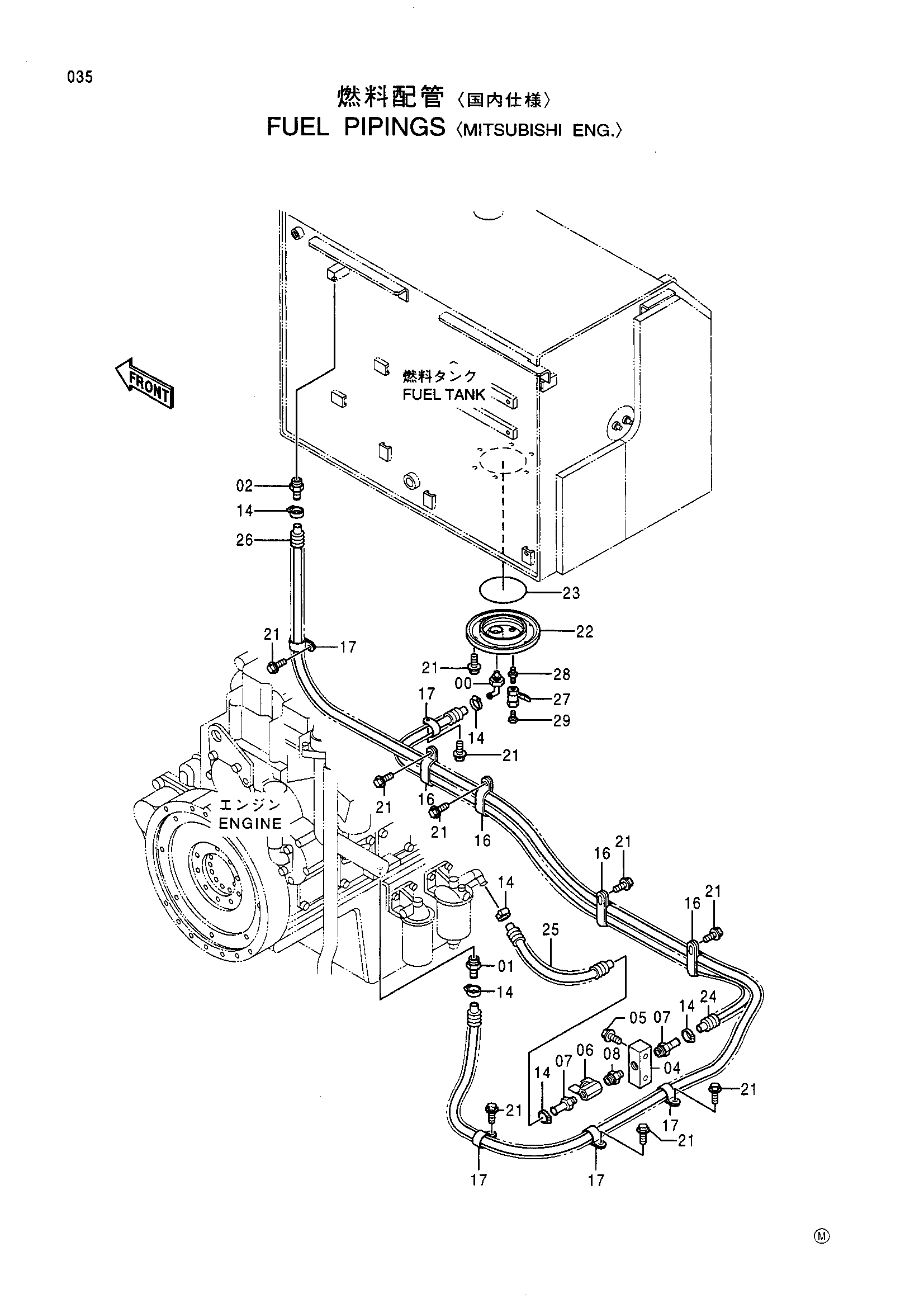

Заводская схема «Топливные трубопроводы <MITSUBISHI ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9726772 | Трубка | 1 |
| 01 | 4303601 | Соединение | 1 |
| 02 | 4321970 | Соединение | 1 |
| 04 | 4336877 | Блок | 1 |
| 05 | J011045 | Болт с шайбой | 2 |
| 06 | 4216448 | Шаровой клапан | 1 |
| 07 | 4303601 | Соединение | 2 |
| 08 | 94-1701 | Адаптер | 1 |
| 14 | 4514700 | Зажим шланг | 6 |
| 16 | 4192034 | Зажим | 4 |
| 17 | 4190263 | Зажим | 5 |
| 21 | J011020 | Болт с шайбой | 15 |
| 22 | 8039494 замена: 8067496 | Крышка | 1 |
| 22 | 8067496 | Крышка | 1 |
| 23 | A810160 | Уплотнительное кольцо | 1 |
| 24 | 9140541 | Топливный шланг | 1 |
| 25 | 9140542 | Топливный шланг | 1 |
| 26 | 9140544 | Топливный шланг | 1 |
| 27 | 4209782 | Шаровой клапан | 1 |
| 28 | 94-1702 | Адаптер | 1 |
| 29 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
