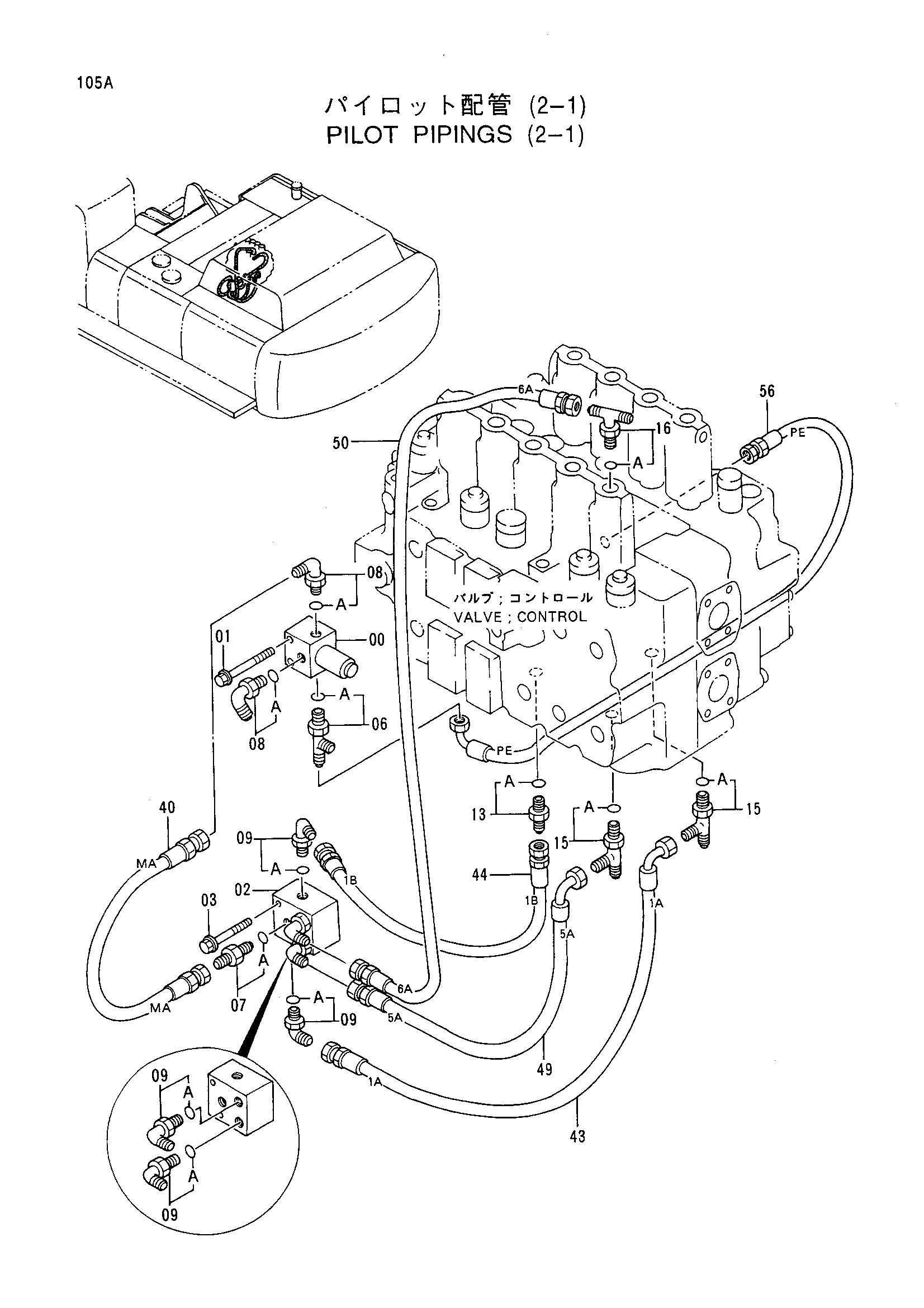

Пилотный трубопроводы (2-1) — HITACHI EX550

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4261289	Клапан SOL	1
01	J010860	Болт с шайбой	2
02	4258562	Клапан	1
03	J011070	Болт с шайбой	2
06	4203171	Тройник	1
06A	957366	Уплотнительное кольцо	1
07	4200465	Адаптер	1
07A	957366	Уплотнительное кольцо	1
08	4154670	Угловой штуцер	2
08A	957366	Уплотнительное кольцо	1
09	4156434	Угловой штуцер	4
09A	957366	Уплотнительное кольцо	1
13	4200466	Адаптер	1
13A	4509180	Уплотнительное кольцо	1
15	4205363	Тройник	2
15A	4509180	Уплотнительное кольцо	1
16	4208472	Тройник	1
16A	4509180	Уплотнительное кольцо	1
40	4308644 замена: 4366733	Нейлоновый шланг (MA)	1
40	4308644	Нейлоновый шланг (MA)	1
40	4366733	Шланг (MA)	1
40	4366733	Шланг (MA)	1
43	4317659 замена: 4366734	Нейлоновый шланг (1A)	1
43	4317659	Нейлоновый шланг (1A)	1
43	4366734	Шланг (1A)	1
43	4366734	Шланг (1A)	1
44	4317660 замена: 4366735	Нейлоновый шланг (1B)	1
44	4317660	Нейлоновый шланг (1B)	1
44	4366735 замена: 4379282	Шланг (1B)	1
44	4366735	Шланг (1B)	1
44	4379282	Шланг (1B)	1
44	4379282	Шланг (1B)	1
49	4327903 замена: 4367007	Нейлоновый шланг (5A)	1
49	4327903	Нейлоновый шланг (5A)	1
49	4367007	Шланг (5A)	1
49	4367007	Шланг (5A)	1
50	4308652 замена: 4367008	Нейлоновый шланг (6A)	1
50	4308652	Нейлоновый шланг (6A)	1
50	4367008	Шланг (6A)	1
50	4367008	Шланг (6A)	1
56	4343389 замена: 4367010	Нейлоновый шланг (PE)	1
56	4343389	Нейлоновый шланг (PE)	1
56	4367010	Шланг (PE)	1
56	4367010	Шланг (PE)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
