Двигатель <CUMMINS ENG.> — HITACHI EX550

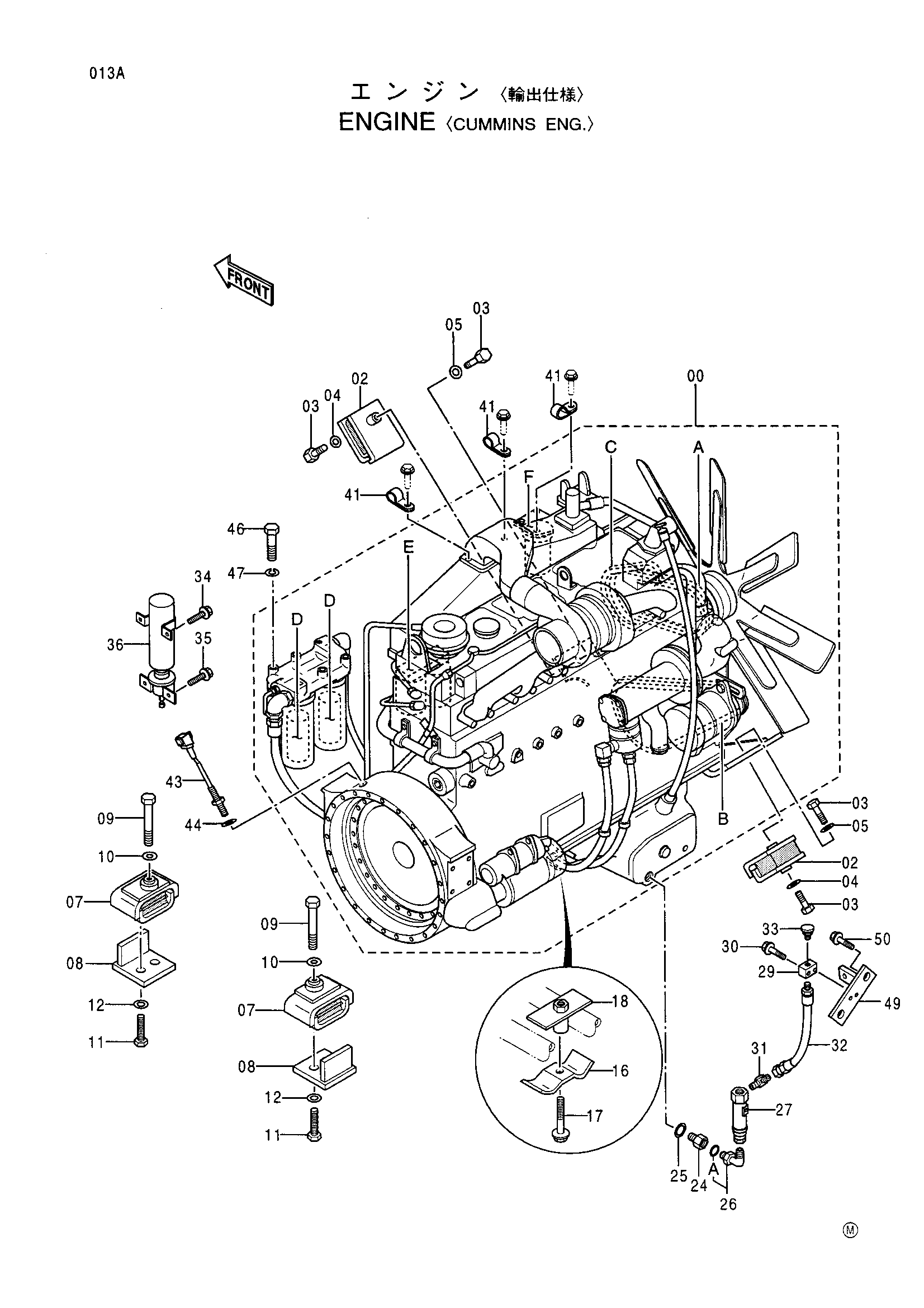

Заводская схема «Двигатель <CUMMINS ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291323 | Двигатель | 1 |
| 00A | 4322130 | Ремень V (вентилятор)(1=2 детали) | 1 |
| 00B | 4315262 | Ремень V (генератор)(1=2 детали) | 1 |
| 00C | 4252560 | Ремень V (ватер-пумп) | 1 |
| 00D | 4228688 | Элемент фильтр (масляный) | 2 |
| 00E | 4291867 | Элемент фильтр (топливный) | 2 |
| 00F | 4299640 | Элемент фильтр (водяной) | 1 |
| 02 | 4291601 | Амортизатор | 2 |
| 03 | J931635 | Болт | 4 |
| 04 | 4087197 | Шайба | 2 |
| 05 | J222016 | Шайба | 2 |
| 07 | 4328972 | Амортизатор | 2 |
| 08 | 8053298 | Ограничитель | 2 |
| 09 | J932209 | Болт | 2 |
| 10 | 4089822 | Шайба | 2 |
| 11 | J931650 | Болт | 4 |
| 12 | J222016 | Шайба | 4 |
| 16 | 4202103 | Хомут | 1 |
| 17 | J011265 | Болт с шайбой | 1 |
| 18 | 9744089 | Хомут | 1 |
| 24 | 4293174 | Адаптер | 1 |
| 25 | 4293171 | Манжета | 1 |
| 26 | 4154672 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 8053255 | Трубка | 1 |
| 29 | 4292061 | Блок | 1 |
| 30 | J010845 | Болт с шайбой | 2 |
| 31 | 4196224 | Угловой штуцер | 1 |
| 32 | 4159569 | Шланг | 1 |
| 33 | 4192643 | Сапун | 1 |
| 34 | J010820 | Болт с шайбой | 2 |
| 35 | J010620 | Болт с шайбой | 2 |
| 36 | 4360587 | Комплект | 1 |
| 41 | 4190260 | Зажим | 3 |
| 43 | 4283835 | Датчик | 1 |
| 44 | 4187977 | Проставка | 1 |
| 46 | 19H2552 | Болт | 6 |
| 47 | J219083 | Пружинная шайба | 6 |
| 49 | 9743788 | Кронштейн | 1 |
| 50 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
