Кондиционер (3)<CUMMINS ENG.> — HITACHI EX550

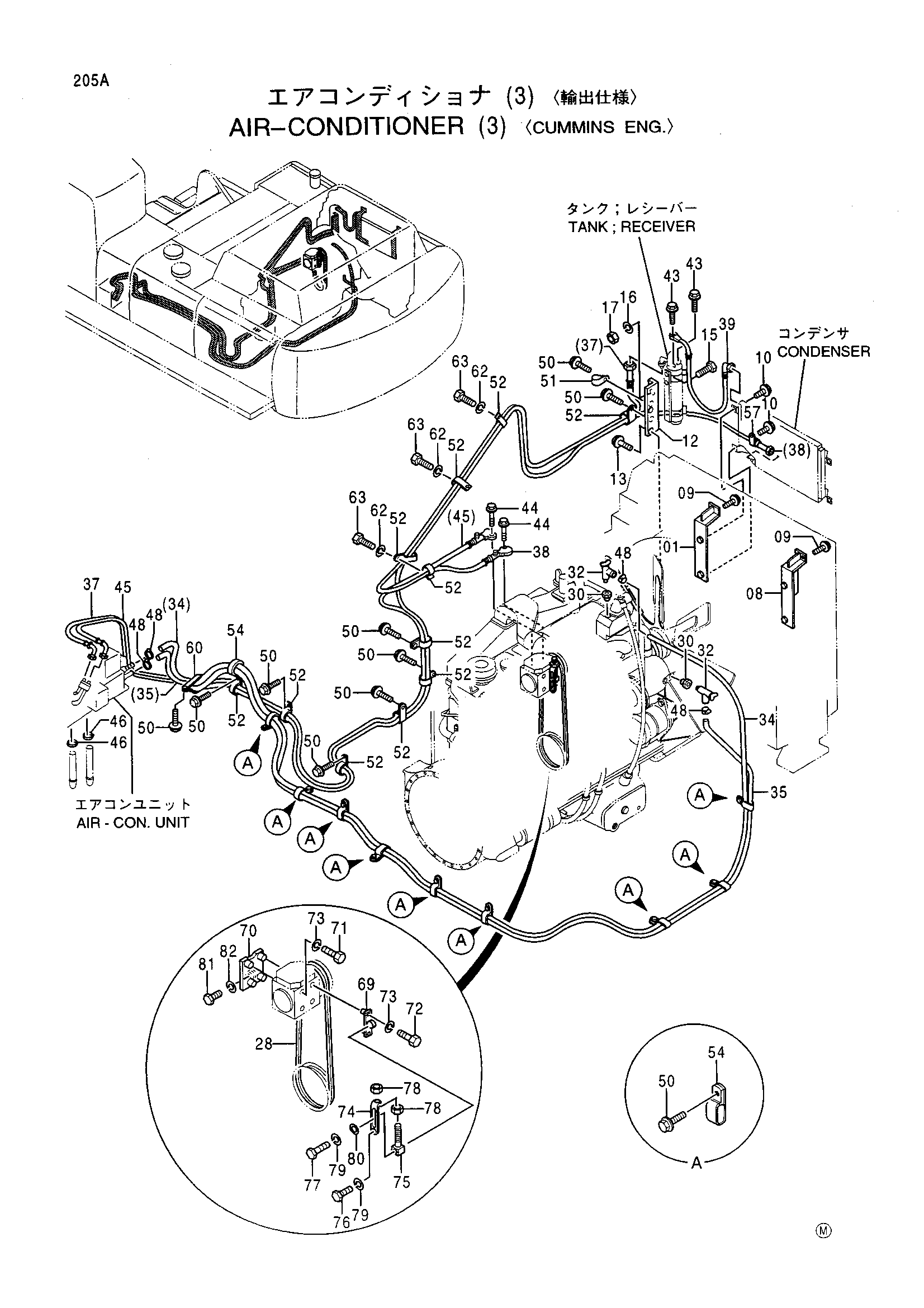

Заводская схема «Кондиционер (3)<CUMMINS ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060067 | Кронштейн | 1 |
| 08 | 8060068 | Кронштейн | 1 |
| 09 | J011030 | Болт с шайбой | 4 |
| 10 | J010830 | Болт с шайбой | 4 |
| 12 | 8060074 | Кронштейн | 1 |
| 13 | J011025 | Болт с шайбой | 2 |
| 15 | J900816 | Болт | 2 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | M500807 | Гайка | 2 |
| 28 | 4343976 | Ремень V | 1 |
| 30 | 4227923 | Переходник | 2 |
| 32 | 4245743 | Кран | 2 |
| 34 | 4357640 | Водяной шланг | 1 |
| 35 | 4294478 | Водяной шланг | 1 |
| 37 | 4339693 | Шланг | 1 |
| 38 | 4339686 | Шланг | 1 |
| 39 | 4339691 | Шланг | 1 |
| 43 | J020625 | Болт с шайбой | 2 |
| 44 | J020630 | Болт с шайбой | 2 |
| 45 | 4350544 | Шланг | 1 |
| 46 | 4507228 | Хомут шланга | 2 |
| 48 | 4514699 | Хомут шланга | 4 |
| 50 | J011025 | Болт с шайбой | 21 |
| 51 | 4190260 | Зажим | 1 |
| 52 | 4190266 | Зажим | 11 |
| 54 | 4192034 | Зажим | 10 |
| 57 | 4190277 | Зажим | 2 |
| 60 | 4190265 | Зажим | 1 |
| 62 | A590910 | Пружинная шайба | 3 |
| 63 | J901020 | Болт | 3 |
| 69 | 8061468 | Кронштейн | 1 |
| 70 | 8061473 | Кронштейн | 1 |
| 71 | J900885 | Болт | 2 |
| 72 | J900804 | Болт | 2 |
| 73 | A590908 | Пружинная шайба | 4 |
| 74 | 4344572 | Стойка | 1 |
| 75 | 9743911 | Болт регулировочный | 1 |
| 76 | M111225 | Болт | 1 |
| 77 | M111256 | Болт | 1 |
| 78 | J952012 | Гайка | 2 |
| 79 | A590912 | Пружинная шайба | 2 |
| 80 | A590112 | Плоская шайба | 1 |
| 81 | M111230 | Болт | 2 |
| 82 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
