Смазка трубопроводы (удлинённый рукоять) — HITACHI EX550

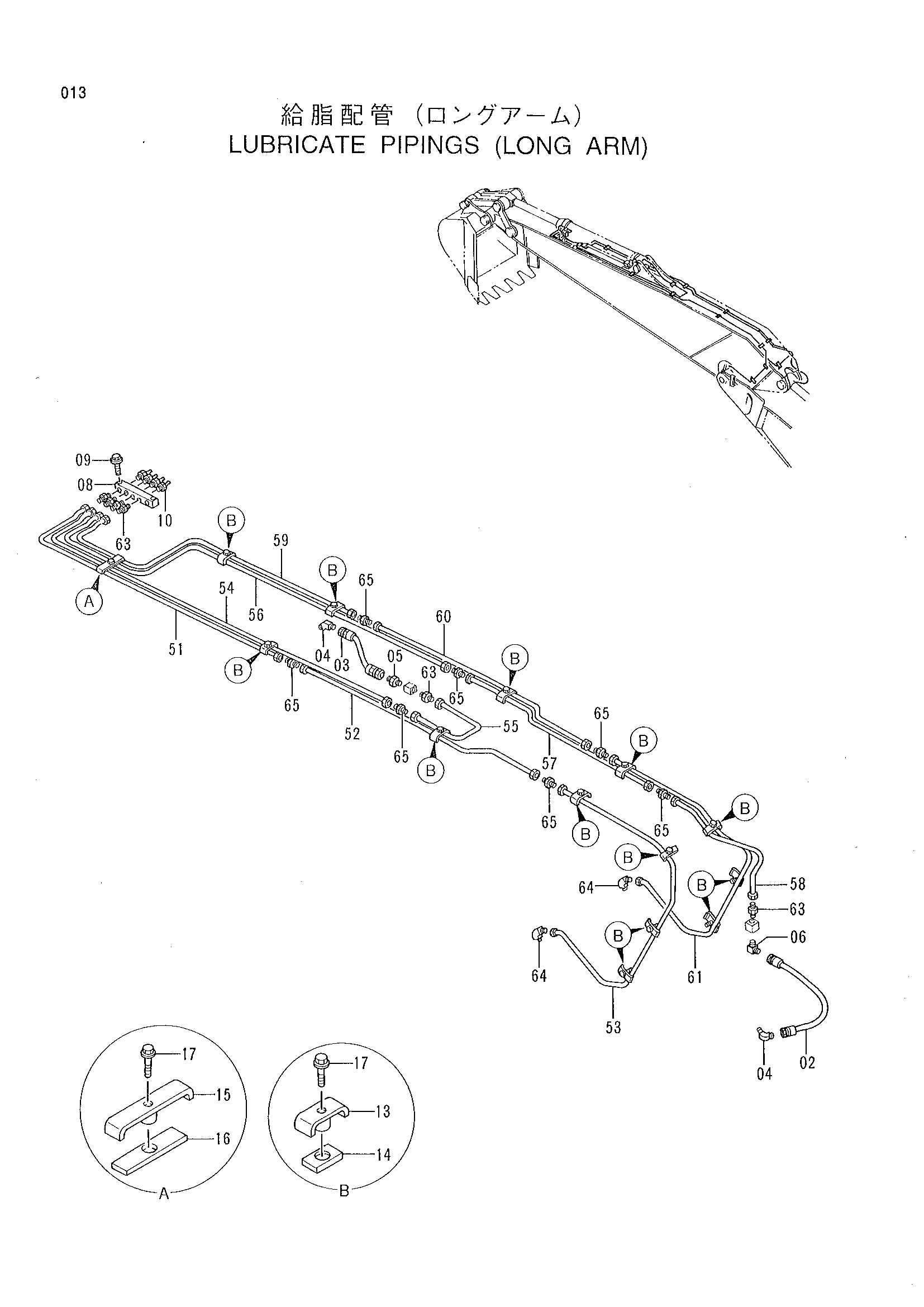

Заводская схема «Смазка трубопроводы (удлинённый рукоять)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157948 | Шланг | 1 |
| 03 | 4512113 | Нейлоновый шланг | 1 |
| 04 | 94-1501 | Угловой штуцер | 2 |
| 05 | 94-1301 | Адаптер | 1 |
| 06 | 94-1401 | Угловой штуцер | 1 |
| 08 | 4274903 | Блок | 1 |
| 09 | J011040 | Болт с шайбой | 2 |
| 10 | J75482 | Пресс-маслёнка | 4 |
| 13 | 9736422 | Хомут | 13 |
| 14 | 4269657 | Резиновая прокладка | 13 |
| 15 | 9736421 | Хомут | 1 |
| 16 | 4273721 | Резиновая прокладка | 1 |
| 17 | J011030 | Болт с шайбой | 14 |
| 51 | 4274888 | Трубка | 1 |
| 52 | 3072921 | Трубка | 1 |
| 53 | 3075288 | Трубка | 1 |
| 54 | 4276568 | Трубка | 1 |
| 55 | 4352745 | Трубка | 1 |
| 56 | 4335902 | Трубка | 1 |
| 57 | 3072923 | Трубка | 1 |
| 58 | 3075287 | Трубка | 1 |
| 59 | 4274890 | Трубка | 1 |
| 60 | 3072925 | Трубка | 1 |
| 61 | 3075289 | Трубка | 1 |
| 63 | 4130169 | Штуцер трубки | 6 |
| 64 | 4130175 | Штуцер трубки | 2 |
| 65 | 4130192 | Штуцер трубки | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
