Крышка двигателя — HITACHI EX550

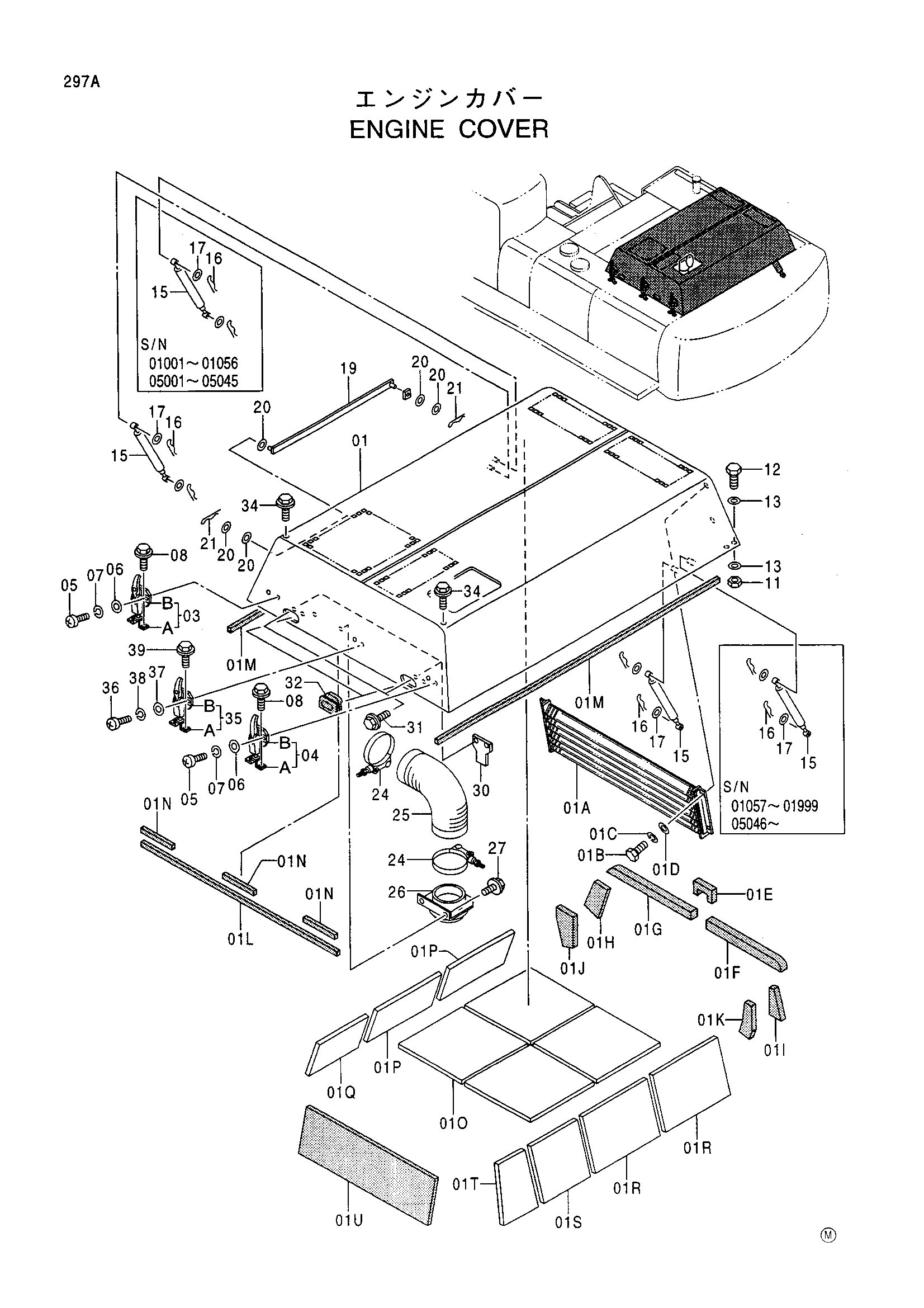

Заводская схема «Крышка двигателя» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9137532 | Крышка двигатель | 1 |
| 01A | 7028839 | Воздуховод | 1 |
| 01B | J901025 | Болт | 4 |
| 01C | A590910 | Пружинная шайба | 4 |
| 01D | A590110 | Плоская шайба | 4 |
| 01E | 4379345 | Резиновая прокладка | 1 |
| 01F | 4379346 | Резиновая прокладка | 1 |
| 01G | 4379347 | Резиновая прокладка | 1 |
| 01H | 4379348 | Резиновая прокладка | 1 |
| 01I | 4379349 | Резиновая прокладка | 1 |
| 01J | 4379350 | Резиновая прокладка | 1 |
| 01K | 4379351 | Резиновая прокладка | 1 |
| 01L | 4379352 | Резиновая прокладка | 1 |
| 01M | 4379353 | Резиновая прокладка | 2 |
| 01N | 4379354 | Резиновая прокладка | 3 |
| 01O | 4379670 | Стекловата | 4 |
| 01P | 4379671 | Стекловата | 2 |
| 01Q | 4379672 | Стекловата | 1 |
| 01R | 4379673 | Стекловата | 2 |
| 01S | 4379674 | Стекловата | 1 |
| 01T | 4379675 | Стекловата | 1 |
| 01U | 4379668 | Резиновая прокладка | 1 |
| 03 | 4231749 | Защёлка | 1 |
| 03A | 3044291 | Защёлка | 1 |
| 03B | 3021131 | Анкхор | 1 |
| 04 | 4231750 | Защёлка | 1 |
| 04A | 3044290 | Защёлка | 1 |
| 04B | 3021131 | Анкхор | 1 |
| 05 | M430825 | Винт | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | J020816 | Болт с шайбой | 4 |
| 11 | J950012 | Гайка | 4 |
| 12 | J901235 | Болт | 4 |
| 13 | A590112 | Плоская шайба | 8 |
| 15 | 4326348 | Гидроцилиндр | 3 |
| 16 | 4022697 | Стопорный палец | 6 |
| 17 | A590108 | Плоская шайба | 6 |
| 19 | 9738794 | Стойка | 1 |
| 20 | A590116 | Плоская шайба | 5 |
| 21 | 4022701 | Стопорный палец | 2 |
| 24 | 4271940 | Хомут шланга | 2 |
| 25 | 4278853 | Воздушный шланг | 1 |
| 26 | 8053145 | Кронштейн | 1 |
| 27 | J021230 | Болт с шайбой | 2 |
| 30 | 4292679 | Ограничитель | 2 |
| 31 | J031230 | Болт с шайбой | 4 |
| 32 | 4055843 | Защёлка | 2 |
| 34 | J011225 | Болт с шайбой | 2 |
| 35 | 4231750 | Защёлка | 1 |
| 35 | 4231750 | Защёлка | 1 |
| 35A | 3044290 | Защёлка | 1 |
| 35A | 3044290 | Защёлка | 1 |
| 35B | 3021131 | Анкхор | 1 |
| 35B | 3021131 | Анкхор | 1 |
| 36 | M430825 | Винт | 2 |
| 36 | M430825 | Винт | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | J020816 | Болт с шайбой | 2 |
| 39 | J020816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
