Выключатель короб — HITACHI EX550

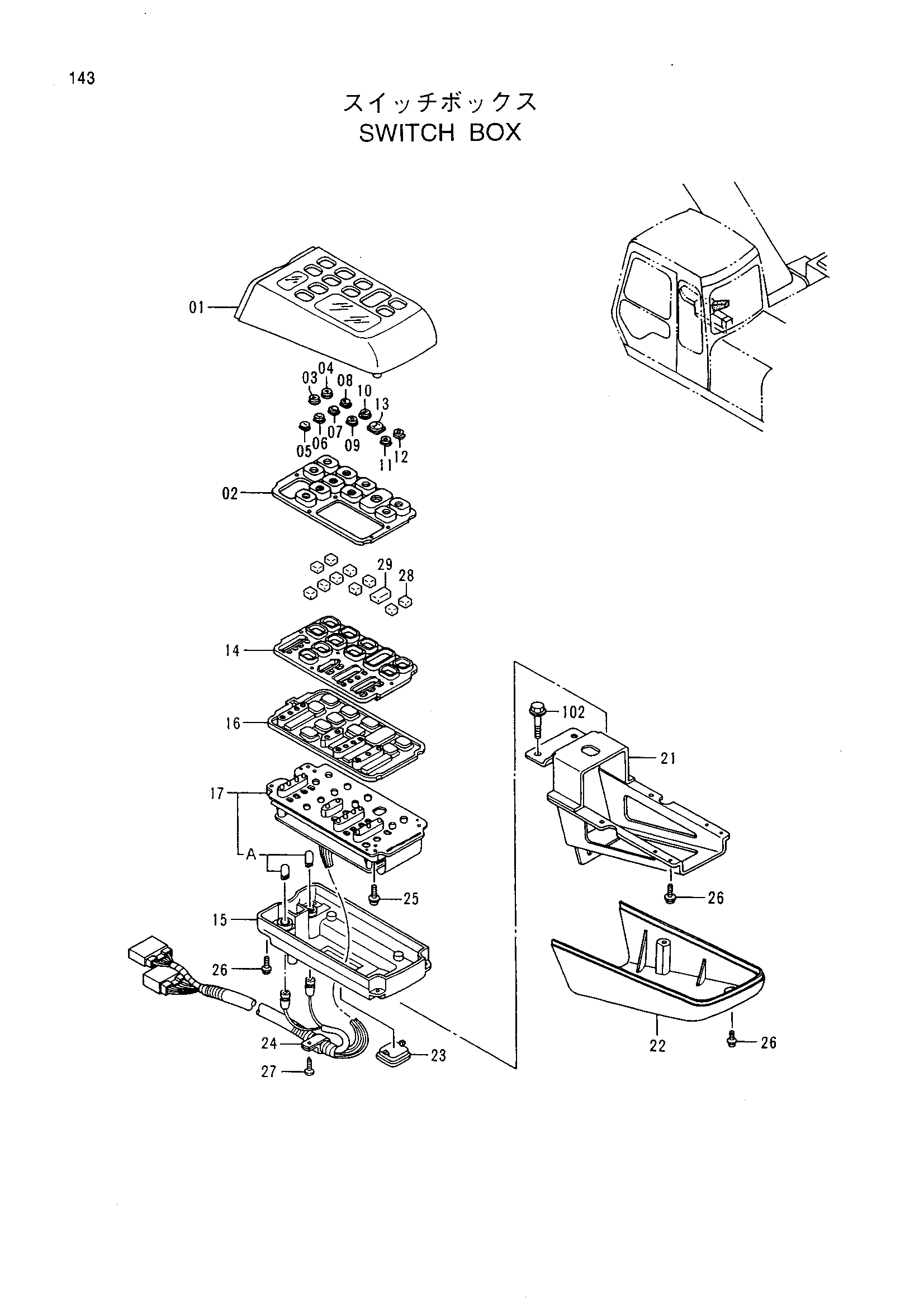

Заводская схема «Выключатель короб» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-29 | 4323698 | Короб выключатель | 1 |
| 01 | 4297116 | Корпус | 1 |
| 02 | 4297115 | Выключатель резиновый | 1 |
| 03 | 4297090 | Панель | 1 |
| 04 | 4297091 | Панель | 1 |
| 05 | 4297092 | Панель | 1 |
| 06 | 4297093 | Панель | 1 |
| 07 | 4297094 | Панель | 1 |
| 08 | 4297095 | Панель | 1 |
| 09 | 4297096 | Панель | 1 |
| 10 | 4297097 | Панель | 1 |
| 11 | 4297098 | Панель | 1 |
| 12 | 4297099 | Панель | 1 |
| 13 | 4297100 | Панель | 1 |
| 14 | 4297114 | Корпус | 1 |
| 15 | 4297113 | Корпус | 1 |
| 16 | 4297112 | Выключатель резиновый | 1 |
| 17 | 4341184 | Плата в сборе | 1 |
| 17A | 4297110 | Фонарь | 2 |
| 21 | 4297107 | Кронштейн | 1 |
| 22 | 4297106 | Крышка | 1 |
| 23 | 4297105 | Колпачок | 1 |
| 24 | 4297104 | Хомут | 1 |
| 25 | 4297103 | Винт | 4 |
| 26 | 4297102 | Винт | 12 |
| 27 | 4297101 | Винт | 1 |
| 28 | 4311599 | Проставка | 10 |
| 29 | 4311628 | Проставка | 1 |
| 102 | J020816 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
