Лубрикатор — HITACHI EX550

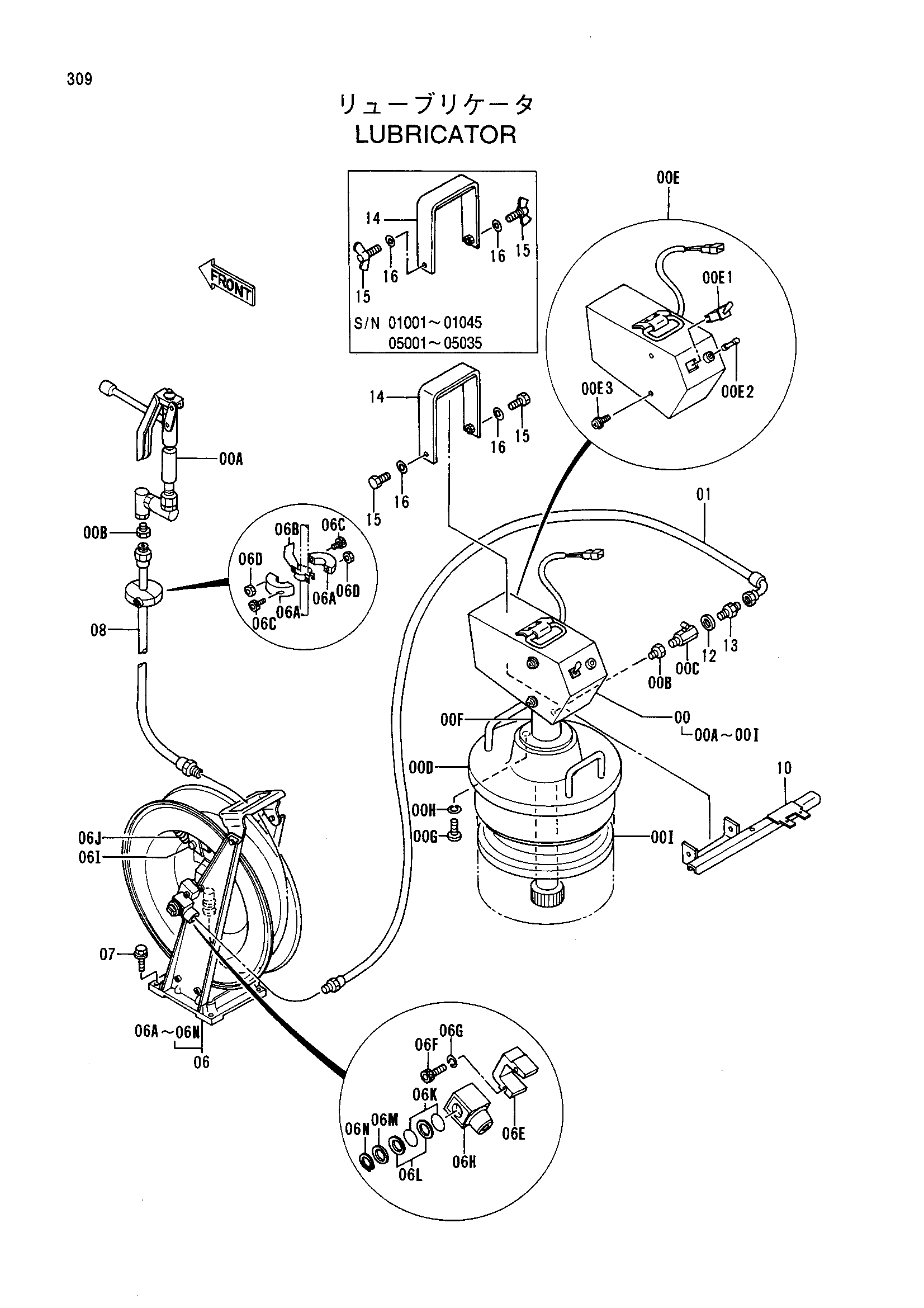

Заводская схема «Лубрикатор» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281956 | Лубрикатор | 1 |
| 00A | 4353992 | Шприц для смазки | 1 |
| 00B | 4353993 | Унион | 2 |
| 00C | 4353994 | Клапан | 1 |
| 00D | 4353995 | Крышка | 1 |
| 00E | 4353996 | Крышка | 1 |
| 00E1 | 4363398 | Выключатель | 1 |
| 00E2 | 4195610 | Предохранитель | 1 |
| 00E3 | J450510 | Винт с шайбой | 6 |
| 00F | 4353997 | Насос | 1 |
| 00G | M430610 | Винт | 3 |
| 00H | A590906 | Пружинная шайба | 3 |
| 00I | 4354003 | Колпачок | 1 |
| 01 | 4349360 | Шланг | 1 |
| 06 | 4155472 | Реел шланг | 1 |
| 06A | 4174317 | Ограничитель | 2 |
| 06B | 4174318 | Лента | 2 |
| 06C | M340840 | Болт с внутренним шестигранником | 2 |
| 06D | M500807 | Гайка | 2 |
| 06E | 4191052 | Ограничитель | 1 |
| 06F | M340635 | Болт с внутренним шестигранником | 2 |
| 06G | A590906 | Пружинная шайба | 11 |
| 06H | 4177040 | Соединение свивел | 1 |
| 06I | 4177039 | Ограничитель | 1 |
| 06J | 4177038 | Пружина | 1 |
| 06K | 953610 | Уплотнительное кольцо | 2 |
| 06L | 4028266 | Опорное кольцо | 2 |
| 06M | 4188274 | Шайба | 1 |
| 06N | 4188275 | Кольцо | 1 |
| 07 | J011030 | Болт с шайбой | 4 |
| 08 | 4353626 | Шланг | 1 |
| 10 | 8053763 | Опора <CUMMINS ENG.> | 1 |
| 12 | A890018 | Манжета | 1 |
| 13 | 4042011 | Адаптер | 1 |
| 14 | 9742722 | Кронштейн | 1 |
| 15 | J900616 | Болт | 2 |
| 15 | J900616 | Болт | 2 |
| 15 | M360616 замена: J900616 | Болт винг | 2 |
| 15 | M360616 | Болт винг | 2 |
| 16 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
