Обратный трубопроводы (2) — HITACHI EX550

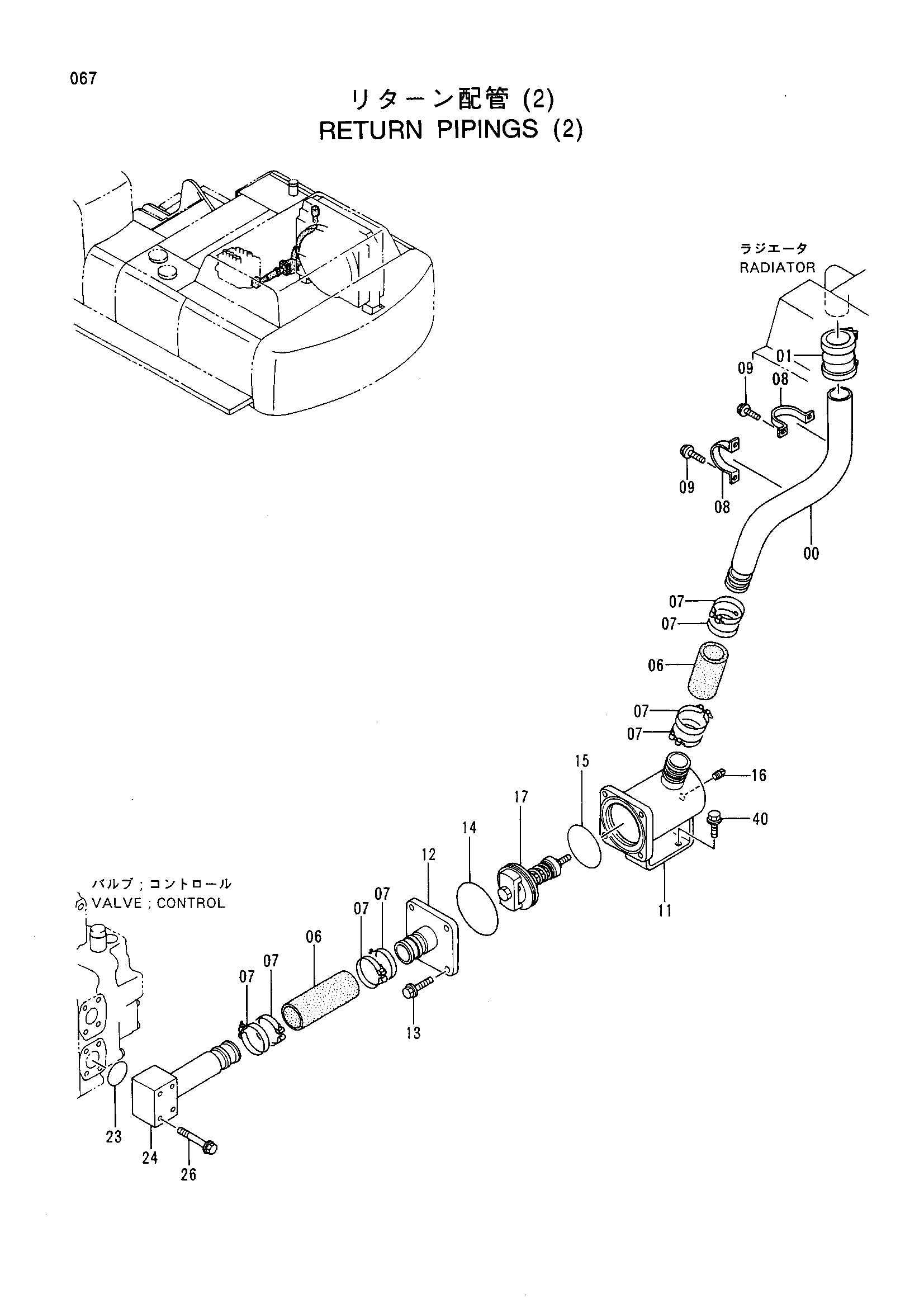

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055605 | Трубка | 1 |
| 01 | 4067833 | Муфта | 1 |
| 06 | 4094001 | Резиновый шланг | 2 |
| 07 | 4263764 | Хомут шланга | 8 |
| 08 | 4053865 | Хомут трубки | 2 |
| 09 | J011030 | Болт с шайбой | 4 |
| 11 | 7026684 | Корпус | 1 |
| 12 | 8055609 | Трубка | 1 |
| 13 | J011240 | Болт с шайбой | 4 |
| 14 | A811145 | Уплотнительное кольцо | 1 |
| 15 | A811115 | Уплотнительное кольцо | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 17 | 4235826 | Клапан | 1 |
| 23 | A811060 | Уплотнительное кольцо | 1 |
| 24 | 8055610 | Трубка | 1 |
| 26 | J011200 | Болт с шайбой | 4 |
| 40 | J011235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
