Ход трубопроводы (2)(LC гусеница) — HITACHI EX550

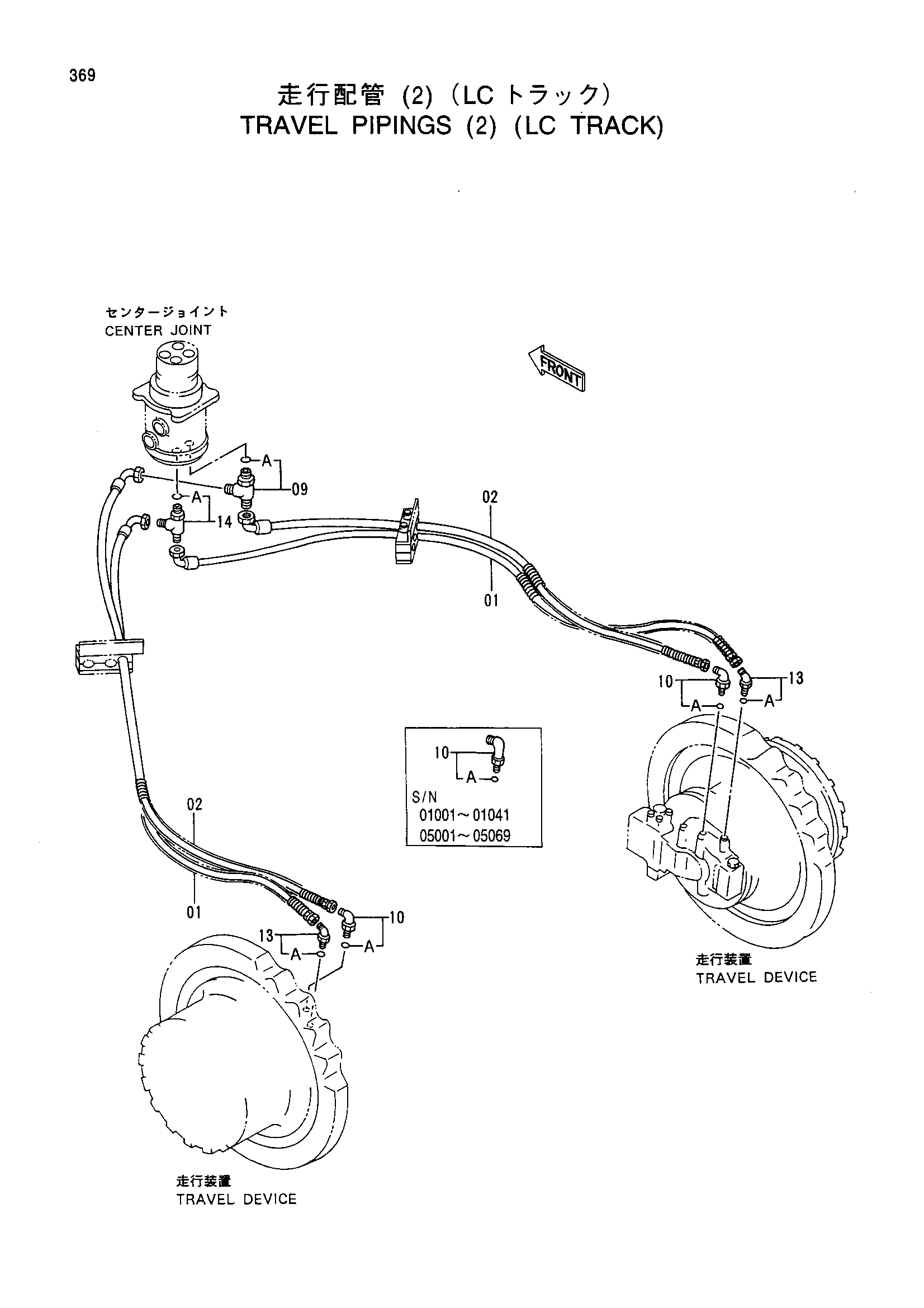

Заводская схема «Ход трубопроводы (2)(LC гусеница)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4343425 | Шланг | 2 |
| 02 | 4343204 | Шланг | 2 |
| 09 | 4217343 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10 | 4217342 замена: 4154672 | Угловой штуцер | 2 |
| 10 | 4217342 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4190244 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4205363 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
