Пилотный трубопроводы (1-4) — HITACHI EX550

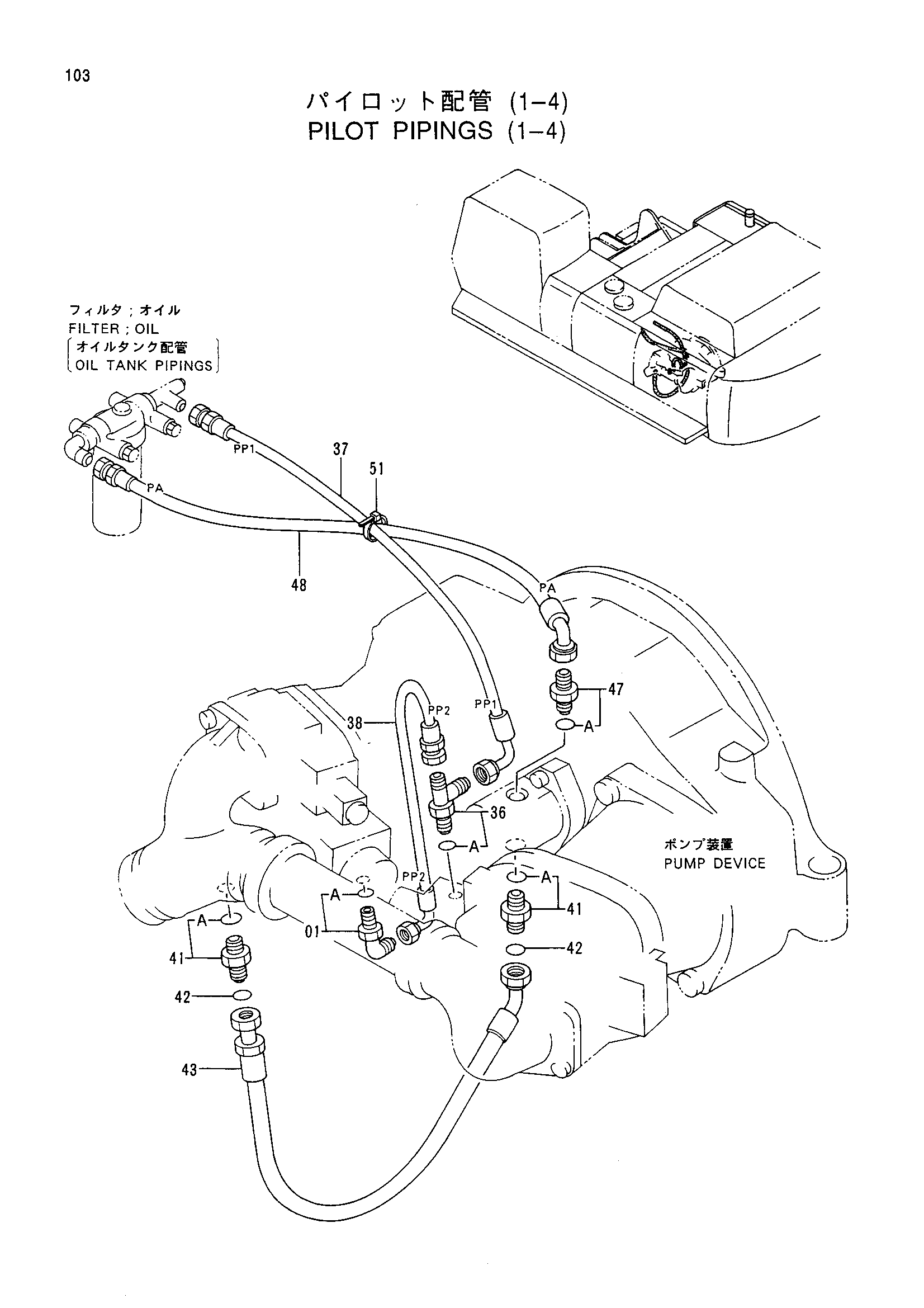

Заводская схема «Пилотный трубопроводы (1-4)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200470 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4239713 | Тройник | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4350320 | Шланг (PP1) | 1 |
| 38 | 4350321 | Шланг (PP2) | 1 |
| 41 | 4189619 | Адаптер | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 2 |
| 43 | 4314397 | Шланг | 1 |
| 47 | 4210361 | Адаптер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4352685 | Шланг (PA) | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
